Informacje o naruszeniach reguł sieci rurociągów

Naruszenia zasad stanowią dla użytkownika informacje o niespełnieniu kryteriów przez wartości parametrów części sieci lub przekroczeniu pewnych limitów.

Każdorazowe zastosowanie reguł do części powoduje sprawdzenie kryteriów i poinformowanie użytkownika o naruszeniach, takich jak przekroczenie limitu minimalnego lub maksymalnego, a także o innych sytuacjach wymagających uwagi.

Ostrzeżenia o naruszeniu reguł są wyświetlane jako ikony ostrzegawcze w oknie Sieć rurociągów (okno Panorama lub widok elementów Obszar narzędzi). Informacje o naruszeniach reguł są także wyświetlane na karcie Reguły w oknie dialogowym właściwości Rury lub Struktura w kolumnie Stan. Umieszczenie wskaźnika myszy nad ikoną ostrzegawczą w widoku listy nawigatora powoduje wyświetlenie etykiety narzędzi z opisem sytuacji, która wywołała ostrzeżenie (naruszenie). W etykiecie narzędzi wyświetlany jest ten sam opis naruszenia zasady, co w kolumnie Status na karcie Reguły w oknie dialogowym właściwości rury lub struktury.

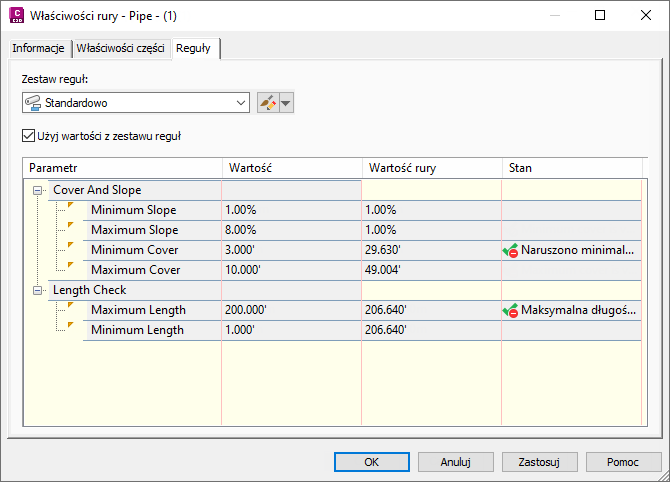

Poniższa ilustracja zawiera przykład karty Reguły na rysunku. W tym przykładzie dla właściwości Minimalne przykrycie i Długość maksymalna rury, w kolumnie Wartość rury, wyświetlany jest opis naruszenia , ponieważ wartości te nie spełniają kryteriów projektowania określonych w kolumnie Wartość. Należy zwrócić uwagę na tekst opisowy naruszenia reguły, który jest wyświetlany w kolumnie Stan.

Naprawianie naruszeń zasad

Reguła sieci przewodów rurowych jest mechanizmem służącym do wizualnej identyfikacji warunków, które naruszają zasady projektowe utworzone dla rur i struktur. Warunki naruszenia zasad można pozostawić bez zmian lub rozwiązać warunek, w zależności od okoliczności.

Naruszony warunek można rozwiązać na kilka sposobów. Poddać edycji wartość w kolumnie Wartość (edycja zasad). Poddać edycji sam obiekt rury lub struktury na rysunku, aby spełniał wymagania zasady. Na przykład można przenieść rurę na inną rzędną tak, aby nie naruszała warunku Minimalne przykrycie. W niektórych sytuacjach po napotkaniu naruszenia zasady celowe może być ponowne zastosowanie reguł do sieci rurociągów lub jej części.

Uwaga: Należy pamiętać, że ponowne zastosowanie reguł nie powoduje naprawienia tych naruszeń. W niektórych sytuacjach ponowne zastosowanie reguł może doprowadzić do zgłoszenia nowych naruszeń, z których część będzie można pozostawić bez naprawy. Przykładowo w niektórych sytuacjach konieczne jest świadome naruszanie specyficznych dla danego projektu ograniczeń dotyczących pokrycia.

Edycja wartości zasady dla części sieci na rysunku nie zmienia reguły dla pozostałych części na rysunku, na liście części lub w katalogu części. Nie zmienia też fizycznych cech części na rysunku. Zmiana dotyczy wyłącznie limitu dla konkretnej części na rysunku.
