Tworzenie pojedynczego widoku profilu

Istnieje możliwość utworzenia widoku pojedynczego profilu w celu wyświetlenia profilu powierzchni i zaprojektowania profilu układu. Każdy widok profilu zawiera nowe lub istniejące profile oraz odsunięcia dla jednej linii trasowania.

Samouczek: Wyświetlanie i modyfikowanie widoków profili

  1. Kliknij kolejno kartę Narzędzia głównepanel Widoki profilu i przekrojulistę rozwijaną Widok profiluUtwórz widok profilu Wyszukiwanie .
  2. W kreatorze Utwórz widok profilu przejdź przez kolejne strony, używając łączy po lewej stronie lub przycisków Wstecz i Dalej.
    Uwaga: Kliknij w dowolnym momencie opcję Utwórz widok profilu, aby zaakceptować aktualne ustawienia.

    Na stronach kreatora znajdują się następujące formanty:

    • Strona Ogólne — umożliwia określenie nazwy linii trasowania, nazwy i opisu widoku profilu.
      Uwaga: Opcja Pokaż profile odsunięcia, ustawiając piętrowo widoki profilów ma zastosowanie tylko do piętrowych widoków profili.
    • Strona Zakres pikiet — umożliwia określenie pikiety początkowej i końcowej.
    • Strona Wysokość widoku profilu — umożliwia określenie wysokości widoku i opcji podziału profilu, w tym dotyczących pikiet podziału oraz stylów poszczególnych pikiet.
    • Strona Opcje wyświetlania profilu — umożliwia określenie profili, które zostaną narysowane, oraz ich stylów, etykiet i warstw.
    • Strona Sieć ciśnieniowa/sieć rurociągów — umożliwia określenie sieci rurociągów lub części, które zostaną narysowane.
    • Strona Pasma danych — umożliwia określenie zestawów pasm danych i ich właściwości.
    • Strona Opcje kreskowania — umożliwia określenie sposobu oznaczania obszarów między dwoma profilami w widoku, np. miejsc wykopu i nasypu do utworzenia profilu projektowego.
  3. Kliknij opcję Utwórz widok profilu.

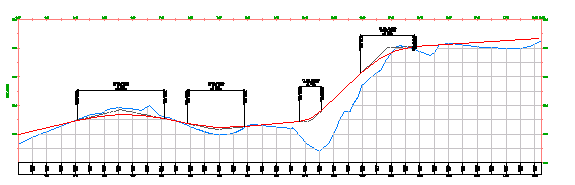

  4. W oknie rysowania kliknij miejsce, w którym zostanie umieszczony dolny lewy narożnik siatki widoku profilu (początek). Zostanie narysowany widok profilu.
