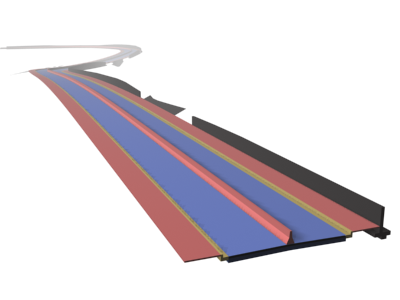

Polecenie Wyodrębnij bryły korytarzy udostępnia funkcje, które umożliwiają wyodrębnienie brył lub korpusów AutoCAD z kształtów i łączy modelu korytarza programu Autodesk Civil 3D.
Te ogólne elementy programu AutoCAD mogą być używane do analizy i wizualizacji lub w innych aplikacjach, w których nie można użyć bezpośrednio modeli korytarza z programu Autodesk Civil 3D.
Wyciąganie brył lub części
Podczas używania polecenia Wyodrębnij bryły korytarzy można wybrać kilka typów elementów programu AutoCAD do wyodrębnienia. Typy elementów programu AutoCAD obejmują:
- Korpusy 3D programu AutoCAD
- Podczas tworzenia korpusów 3D AutoCAD w programie tworzone są kształty i łącza zgodne ze sposobem konstrukcji korytarza. Korpusy AutoCAD są wyświetlane podobnie, jak bryły AutoCAD. Istnieją pewne ograniczenia w sposobie, w jaki korpusy AutoCAD mogą być używane w innych aplikacjach lub w programie AutoCAD. Na przykład polecenie MASSPROP działa tylko w połączeniu z bryłami AutoCAD.
Uwaga: Połączenia są zawsze eksportowane jako korpusy, a nie bryły (niezależnie od typu obiektu wybranego w celu utworzenia).Uwaga: Obydwie opcje wyodrębniania brył AutoCAD zapewniają więcej korzyści niż samo wyodrębnienie. Na przykład pozwalają graficznie przedstawić bryłę podzespołów, które nie są obsługiwane w ramach korpusów programu AutoCAD. Zapewnia to możliwość wyodrębnienia właściwości fizycznych, takich jak objętość.
- Bryły 3D programu AutoCAD
- Podczas tworzenia brył 3D AutoCAD w programie tworzone są również kształty i łącza zgodne ze sposobem konstrukcji korytarza. Bryły AutoCAD mogą być używane do graficznego przedstawiania bryły kształtu podzespołu. Można ich użyć, aby wyodrębnić właściwości fizyczne, takie jak objętość. W przeciwieństwie do korpusów AutoCAD bryły są szerzej akceptowane w innych aplikacjach do modelowania brył.
Uwaga: Wyodrębnianie brył AutoCAD ma najlepsze zastosowanie w wypadku korzystania z innej aplikacji do modelowania brył w celu późniejszego uszczegółowienia modelu.
- Bryły 3D AutoCAD (przeciągnięte)
- Opcja Przeciągnięte bryły umożliwia tworzenie obiektów przeciągniętych wzdłuż punktów w korytarzu. W rezultacie otrzymuje się wygładzone obiekty bryłowe, które nie mają reprezentacji w punktach próbkowania korytarza. Rezultatem mogą być bryły, które nie odzwierciedlają precyzyjnie korytarza.
Uwaga: Przetwarzanie przeciągniętych brył może zająć więcej czasu niż użycie standardowych opcji tworzenia bryły lub korpusu.
Wybieranie regionów korytarza i zakresów, które mają być eksportowane do brył i korpusów
Można wyeksportować bryły i korpusy korytarza na podstawie całego regionu korytarza, jednego lub więcej zakresów pikiet linii bazowej lub wszystkich elementów w obrębie wybranego wieloboku. Wybór najlepszej opcji zależy od zamierzonego zastosowania wyodrębnionych danych modelu.
- Wg regionów
- Opcja Wg regionów jest używana do tworzenia brył dla określonych regionów. Wszystkie kształty i łącza w regionie są uwzględnione.
- Wszystkie regiony
- Opcja Wszystkie regiony jest używana do tworzenia brył obejmujących cały korytarz. Uwzględniane są wszystkie kształty i połączenia we wszystkich liniach bazowych korytarza. Jest to najszybsze rozwiązanie w razie potrzeby szybkiego uzyskania reprezentacji bryły całego korytarza.
- Zakres pikiet
- Ta opcja służy do tworzenia brył wzdłuż określonej linii bazowej korytarza na podstawie zakresu pikiet początkowych i końcowych. Zakres ten jest określony przez wprowadzenie wartości pikiet lub graficzne wskazanie położenia pikiet.
- W wieloboku
- Opcja W wieloboku umożliwia utworzenie brył na podstawie wszystkich kształtów i łączy w wybranym zamkniętym wieloboku. Uwzględniane są wszystkie linie bazowe modelowania korytarza. Ta opcja jest idealna dla obszarów, takich jak skrzyżowanie dróg, budowanych z wielu linii bazowych korytarza.
Sterowanie warstwami i kolorami brył lub korpusów korytarza
Należy rozważyć bardzo dokładnie, jak bryły korytarzy będą używane podczas definiowania nazwy warstwy i wyglądu obiektu. Na przykład w wypadku używania brył na różnych etapach konstrukcji warto uwzględnić w nazwie warstwy dodatkowe informacje, takie jak region konstrukcji lub zakres pikiet.
Można sterować warstwami i kolorami w następujący sposób:
- Szablon Nazwa warstwy
- Szablon Nazwa warstwy jest stosowany do określania informacji używanych podczas tworzenia warstw w programie AutoCAD. Opcje szablonu to:
- Tekst zdefiniowany przez użytkownika — wszystkie teksty zdefiniowane przez użytkownika, które są potrzebne w nazwie warstwy.
- Pikieta początkowa pikiety konstrukcji — wartość pikiety początkowej regionu brył korytarza.
- Pikieta końcowa pikiety konstrukcji — wartość pikiety końcowej regionu bryły korytarzy.
- Nazwa regionu konstrukcji — nazwa regionu jest automatycznie sformatowana jako Region: XX+XX – XX+XX oraz obliczana na podstawie wartości pikiety linii bazowej. Można zmienić domyślną nazwę, wybierając nazwę z listy.
- Nazwa korytarza — Nazwa korytarza.
-
Kody
— Nazwa kodu łącza lub nazwa kodu kształtu pobierana z definicji podzespołu.
Uwaga: Nazwa kodu łącza i nazwa kodu kształtu jest użyteczna podczas uzyskiwania dostępu do eksportowanego modelu w celu określenia jego zastosowania, na przykład Baza, Warstwa nośna, Naw1 itp.
- Nazwa podzespołu — w razie konieczności nazwa podzespołu może być zawarta w nazwie warstwy. W większości wypadków kod kształtu z podzespołów zawiera niezbędne informacje dla użytkowników używających wyeksportowanego modelu. Niejednokrotnie, na przykład podczas sprawdzania projektu, nazwa podzespołu może być użyteczna.
- Indeks kształtu podzespołu — można też uwzględnić nazwę indeksu kształtu podzespołu.
- Bok podzespołu — Bok podzespołu można uwzględnić w celu identyfikacji boku linii bazowej (lewy, prawy lub żaden).
- Ustawienie ExportCorridorToSolids
- To ustawienie jest dostępne w obszarze narzędzi na karcie Ustawienia w obszarze poleceń
korytarza. Użyj go, aby ustawić szablon nazwy warstwy. To ustawienie jest zapisywane z bieżącym rysunkiem lub może zostać dodane do szablonu rysunku, aby wszyscy użytkownicy korzystali ze spójnego nazewnictwa brył korytarza.
- Kolor
- Kolory są ustawiane automatycznie w celu dopasowania do kształtu lub stylu łącza (kierunku widoku modelu) ustawionego aktualnie dla korytarza. Używany jest styl zestawu kodów do sterowania wyglądem korytarza w widoku planu, modelu i przekroju. Kolor bryły korytarzy jest określany na podstawie stylów kształtu i łączy korytarza.
