Dane właściwości hydraulicznych można dodać do sieci rurociągów w programie Autodesk Civil 3D na kilka sposobów.
Domyślnie sieci rurociągów utworzone w programie Autodesk Civil 3D nie zawierają wartości informacji o właściwościach hydraulicznych, takich jak niwelety hydrauliczna (NH) czy energetyczna (EGL). Podczas gdy sieci rurociągów zawierają właściwości dla takich informacji, właściwości hydrauliczne są ustawione na zero, zatem domyślnie nie są ustawianie w ogóle.
Dane właściwości hydraulicznych można dodać do sieci rurociągów w programie Autodesk Civil 3D przy użyciu następujących metod:
- eksportując sieć rurociągów do pliku .stm, a następnie importując dany plik do rozszerzenia Storm Sewers Extension i za pomocą tej aplikacji dodając właściwości hydrauliczne do sieci rurociągów
Rozszerzenia Storm Sewers Extension można użyć do przeprowadzenia analizy hydraulicznej rurociągu. Po ukończeniu analizy można zaimportować plik .stm z powrotem do programu Autodesk Civil 3D. Tym sposobem sieć rurociągów programu Autodesk Civil 3D będzie zawierać prawidłowe dane właściwości hydraulicznych (NH, EGL itd.), które zostały zaimportowane z rozszerzenia Storm Sewers Extension.
- Dane właściwości hydraulicznych można również uzyskać, importując plik .xml zawierający prawidłowe informacje o tych właściwościach.
- Można również wprowadzić własne wartości właściwości hydraulicznych przy użyciu panoramy. Jest to przydatne w przypadku późniejszego importu danych dotyczących sieci rurociągów do innej aplikacji, takiej jak Storm Sewers Extension, w celu przeprowadzenia analizy hydraulicznej.
Po zaimportowaniu danych właściwości hydraulicznych do sieci rurociągów programu Autodesk Civil 3D można wyświetlać, edytować i etykietować niwelety hydrauliczne i energetyczne w widokach profili. Można również wyświetlać i edytować określone wartości danych właściwości hydraulicznych w oknach dialogowych właściwości rur i struktur oraz panoramach.
Po dodaniu danych analizy hydraulicznej do sieci rurociągów programu Autodesk Civil 3D następujące właściwości hydrauliczne zostaną uzupełnione o prawidłowe wartości rur i struktur:
| Właściwość hydrauliczna | Dostępna dla... |
|---|---|
| niweleta hydrauliczna | rury i struktury |
| niweleta energetyczna | rury i struktury |
| natężenie przepływu | rury |
| straty na połączeniu | rury |
| okres powrotu | rury |
| znana pojemność | struktury |
| obiekt docelowy obejścia | struktury |
W programie Autodesk Civil 3D niwelety hydrauliczne i energetyczne są wyświetlane jako linia prosta biegnąca przez strukturę połączona między właściwością Niweleta hydrauliczna w górę lub Niweleta energetyczna w górę z jednej rury z właściwością Niweleta hydrauliczna w dół lub Niweleta energetyczna w dół rury następnej.
Można również utworzyć style etykiet wyświetlające etykiety właściwości hydraulicznych, takich jak NH i EGL.
Wyświetlanie danych hydraulicznych w widokach profili

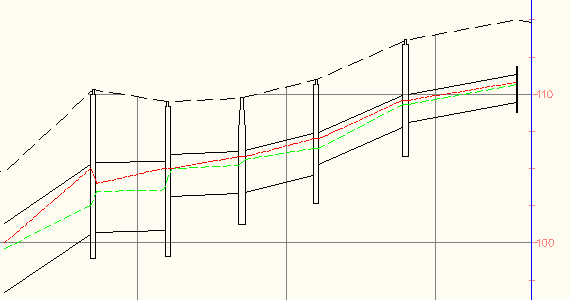

Dane właściwości hydraulicznych (niwelet hydraulicznych i energetycznych) z sieci rurociągów można wyświetlać w widokach profili. Przykładowo poniższa ilustracja przedstawia niwelety hydrauliczną i energetyczną wyświetlone w widoku profilu.
Niweleta energetyczna została przedstawiona w postaci przerywanej czerwonej linii (na górze). Niweleta hydrauliczna została przedstawiona w postaci przerywanej zielonej linii (poniżej niwelety energetycznej).
Przed wyświetleniem niwelet hydraulicznej i energetycznej w widokach profili należy wykonać następujące czynności:
| Zadanie |
|---|
| Dodaj informacje o właściwościach hydraulicznych do sieci rurociągów, przeprowadzając analizę hydrauliczną sieci za pomocą rozszerzenia Storm Sewers Extension |
| Edytuj komponenty NH i EGL wymienione na karcie Wyświetl w oknie dialogowym Styl rury. Czynności te należy wykonać tylko w przypadku stylu rury, nie struktury. |
| Dodaj części rury do widoku profilu |
Można również utworzyć style etykiet wyświetlające etykiety właściwości hydraulicznych, takich jak NH i EGL.
Oprócz wyświetlania niwelet hydraulicznej i energetycznej w widokach profili można również przy użyciu poniższych metod wyświetlać i edytować wartości danych właściwości hydraulicznych:
| Metoda edycji | Opis |
|---|---|
| Okno dialogowe Właściwości rury lub Właściwości struktury | Kliknij kartę Part Properties okna dialogowego Pipe or Structure Properties i przewiń widok w dół, aby wyświetlić wartości właściwości hydraulicznych. |
| Widok tabelaryczny sieci rurociągów | Wyświetl sieć rurociągów w widoku tabelarycznym sieci rurociągów, a następnie przewiń widok, aby wyświetlić lub zmienić wartości danych właściwości hydraulicznych. |
Edycja danych właściwości hydraulicznych
Edycja sieci rurociągów może naruszyć poprawność danych właściwości hydraulicznych. Należy pamiętać, że podjęcie próby edycji właściwości fizycznych sieci rurociągów po zaimportowaniu jej z pliku .stm może naruszyć poprawność informacji hydraulicznych. O tym zagrożeniu ostrzega podobny do poniższego komunikat wyświetlany za każdym razem, gdy edytowane są części sieci rurociągów zaimportowanej z rozszerzenia Storm Sewers Extension:
Sieć rurociągów zawierająca właściwości hydrauliczne została zmieniona, co mogło spowodować naruszenie poprawności właściwości.
Komunikat ten wyświetlany jest jedynie podczas pierwszej próby edycji sieci rurociągów. Podczas następnych prób nie zostanie on wyświetlony.
Po wyświetleniu tego komunikatu należy zastosować polecenie Edytuj w programie Storm Sewers, aby wyeksportować dane dotyczące sieci rurociągów i zaktualizować właściwości hydrauliczne. Jako niezbędne minimum zalecane jest sprawdzenie, czy informacje o sieci rurociągów są nadal poprawne i czy nie uległy zmianie, która mogłaby spowodować niespodziewaną modyfikację projektu.
W przypadku edycji sieci rurociągów niezawierającej wartości właściwości hydraulicznych komunikat nie jest wyświetlany.
