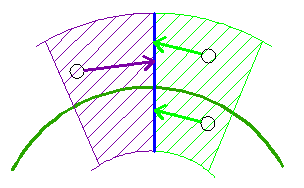

Obiekty można rzutować do wielu widoków przekroju poprzez określenie reguł rzutowania i filtrów wyboru obiektów.
Obiekty określonego typu w obszarze przed liniami próbkowania i po nich są rzutowane w oparciu o reguły rzutowania.
Rzutowane są obiekty wybranego typu znajdujące w obszarze określonym przez Reguły rzutowania i jeśli spełniają kryteria filtrowania, które zostały określone w kolumnach Warstwy źródłowe i Wyświetlanie źródła.
Obiekty liniowe, np. linie charakterystyczne, figury pomiarowe i polilinie 3D są rzutowane tylko wówczas, gdy przecinają linię próbkowania dla danego widoku przekroju. Do tych obiektów nie mają zastosowania reguły rzutowania.
Reguła rzutowania: opcja Procentowo

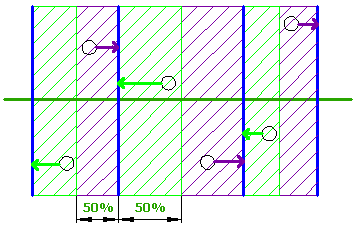

Opcja Procentowo jest przydatna, gdy linie próbkowania nie są równomiernie rozłożone wzdłuż linii trasowania. Jak pokazano w przykładzie na poniżej ilustracji, użycie wartości procentowej 50 spowoduje otoczenie całej powierzchni między liniami próbkowania, mimo że znajdują się one w różnych odległościach od siebie.
Reguła rzutowania: opcja Wg odległości
Opcja Wg odległości jest przydatna, gdy linie próbkowania są rozłożone równomiernie lub gdy zachodzi jedynie potrzeba włączenia obiektów, które znajdują się w pewnej bezwzględnej odległości od linii próbkowania.

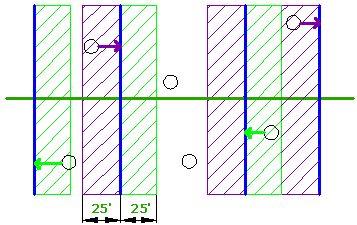

Na poniższej ilustracji przedstawiono, w jaki sposób rzutowane są obiekty znajdujące się w określonej odległości (25 stóp) od linii próbkowania (przed i za linią).
Jeśli punkt wstawienia obiektu znajduje się na danej powierzchni, obiekt ten jest rzutowany także wówczas, gdy części tego obiektu znajduje się poza regionem, tak jak w przypadku obiektu w lewym dolnym rogu ilustracji.
Reguły rzutowania w przypadku nieprostopadłych i niepromieniowych linii próbkowania
W przypadku polecenia Rzutuj obiekty do wielu widoków przekroju występują następujące założenia:
- Linie próbkowania (ciągłe niebieskie linie) są prostopadłe lub promieniowe względem linii trasowania (kropkowe niebieskie linie).

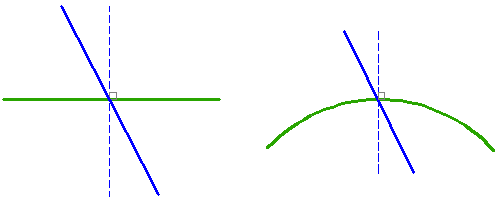

- Położenia obiektów, które mają być rzutowane, są rozpatrywane w odniesieniu do pikiet linii trasowania (1 i 2 na poniższej ilustracji).
W przypadkach, gdzie występują nieprostopadłe i niepromieniowe linie próbkowania, obiekt, który wydaje się znajdować „przed” lub „za” linią próbkowania, może w rzeczywistości znajdować się w przeciwnym położeniu ze względu na sposób, w jaki pikieta obiektu jest określana względem linii trasowania.

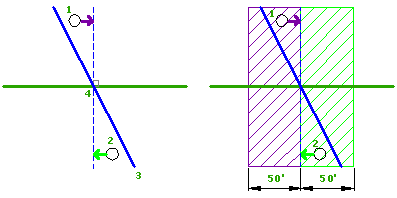

Na poniższej ilustracji przedstawiono sposób jej określania. Pikieta obiektu 1 jest określana jako znajdująca się przed miejscem, w którym linia próbkowania przecina linię trasowania (4), więc w tym przypadku używane są reguły rzutowania dla ustawienia „przed”, mimo że sam obiekt wydaje się znajdować za krzywą linią próbkowania (3).
Odwrotnie jest w przypadku obiektu 2. Określono, że znajduje się on za linią próbkowania zgodnie z jego pikietą, zatem stosowane do niego są reguły „za”. Ponieważ oba obiekty znajdują się w regionie „przed” lub „za”, oba są rzutowane.
Na poniższej ilustracji przedstawiono wpływ małego regionu „przed” na wyniki rzutowania. Ponieważ pikieta obiektu 1 znajduje się teraz poza regionem, obiekt 1 nie jest rzutowany.
Wybór typu obiektu i filtrowanie według warstwy, stylu i grupy punktów

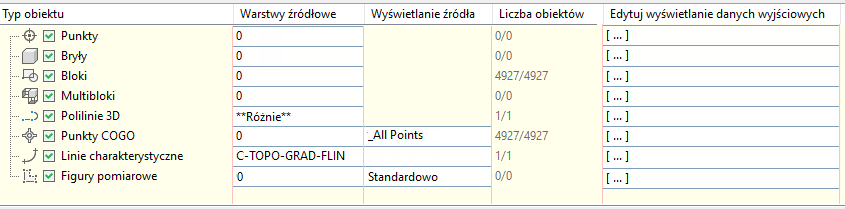

Opcje znajdujące się w dolnej części okna dialogowego Rzutuj obiekty na wiele widoków przekroju umożliwiają wybranie typów obiektów, które mają być rzutowane, i określenie opcji filtrowania wyboru.
- Typ obiektu: umożliwia określenie typów obiektów do rzutowania. Zaznacz pola wyboru w tej kolumnie, aby rzutować obiekty danego typu.
Uwaga: Jeśli niektóre z wybranych obiektów nie mieszczą się w szerokości pasma linii próbkowania, są uwzględniane w kolumnie Liczba obiektów, ale nie są rzutowane.
- Warstwy źródłowe: umożliwia filtrowanie wyboru obiektów według warstwy. Kliknij komórkę, aby otworzyć okno dialogowe Wybór elementów według warstwy.
- Wyświetlanie źródła: umożliwia filtrowanie wyboru linii charakterystycznych i figur pomiarowych w programie Autodesk Civil 3D według stylu oraz wybór punktów COGO według grupy punktów. Kliknij komórkę, aby otworzyć okno dialogowe Wybór elementów według stylu lub Wybór punktów COGO według grupy.
- Liczba obiektów: umożliwia wyświetlenie liczby wybranych obiektów na podstawie ustawień filtrów Warstwy źródłowe i Wyświetlanie źródła.
Uwaga: Wartość Liczba obiektów nie jest aktualizowana na podstawie zmian ustawień Według procentu lub Według odległości w górnej części okna dialogowego.
- Edytuj wyświetlanie danych wyjściowych: umożliwia określenie, czy mają być rysowane przecięcia i rzuty oraz skojarzone style i etykiety dla każdego typu obiektu, a także określa opcje rzędnej dla każdego obiektu. Kliknij komórkę, aby otworzyć okno dialogowe Opcje wyświetlania danych wyjściowych rzutu i przecięcia.
