Użyj polecenia Spawanie w zespole konstrukcji spawanej, aby utworzyć spoinę pachwinową, spoinę czołową oraz spoinę kosmetyczną. Utwórz ciągłą lub nieciągłą spoinę pachwinową wzdłuż wybranej długości lub powierzchni lub zastosuj spoinę czołową w celu połączenia dwóch powierzchni ściegiem spoiny pełnej.

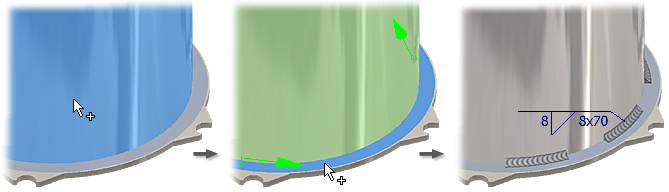

Poniższe rysunki pokazują kosmetyczne, pachwinowe i nieciągłe spoiny.

Elementy ściegu spoiny są zawsze zmieniane w wyniku obróbki końcowej, ale nie są zmieniane w wyniku obróbki wstępnej. Elementy ściegu spoiny nie są także włączane do wykazów uczestnictwa elementów zespołu.

Możesz także utworzyć symbol spoiny w czasie tworzenia ściegu spoiny lub utworzyć go w oddzielnej operacji.

Tworzenie elementu spoiny pachwinowej

Spoiny pachwinowe tworzą narożniki przez dodawanie materiału między powierzchniami jednej lub dwóch części.

1. W zespole konstrukcji spawanej, kliknij dwukrotnie grupę Spoiny w przeglądarce, aby ją uaktywnić.

2. Na wstążce kliknij kartę Spoina panel Spoina Pachwinowa, aby otworzyć okno dialogowe Spoina pachwinowa.

3. W oknie graficznym wybierz jedną lub więcej powierzchni dla ustalenia pierwszego wyboru. Użyj klawisz Shift, jeśli chcesz odznaczyć wybór niepotrzebnych powierzchni.

4. Kliknij prawym przyciskiem myszy i wybierz polecenie Kontynuuj a następnie wybierz drugi zestaw powierzchni w oknie graficznym.

5. W razie potrzeby zaznacz pole wyboru Łącz, aby zespolić obie powierzchnie.

6. Wybierz orientację ściegu spoiny a następnie wprowadź odpowiednie wartości głębokości spawu.

7. Kliknij na strzałkę, aby wybrać kontur ściegu.

8. W przypadku wybrania lica wypukłego lub wklęsłego dostępna jest również wartość Odsunięcie. Określa ona odsunięcie krzywizny od płaskiej powierzchni, co przedstawiono na poniższym rysunku. Podgląd w oknie graficznym ukazuje aktualny stan wprowadzanych wartości.



9. Jeśli tworzysz nieciągłą spoinę, ustaw wartości zgodne z aktywnym standardem. Obraz podglądu pokazuje miejsca zastosowania wartości.

10. W sekcji Rozmiary, kliknij strzałkę "w dół" i wybierz z listy metodę zakończenia spoiny.

    • Użyj opcji Rozciągnij na wszystko, aby otwór przechodził przez wszystkie powierzchnie. Jeżeli niektóre powierzchnie zostaną usunięte z elementów, to wszystkie pozostałe, nadal uwzględniają tę metodę, gdyż ona nie bazuje na określonej odległości lub na konkretnej wybranej powierzchni.
    • Użyj opcji Rozciągnij od do tylko wtedy, gdy powierzchnie początkowa i końcowa (lub płaszczyzny) nie będą zmieniane w trakcie zmian projektowych. Jeśli powierzchnia (lub płaszczyzna) Od lub Do zostanie usunięta, użycie opcji nie powiedzie się. Kliknij Początek i Koniec w celu ustalenia płaszczyzn lub powierzchni zakończenia. Wybrane powierzchnie muszą być równoległe.
    • Użyj opcji Rozciągnij na długość początkową, aby określić całkowitą długość ściegu spoiny oraz punkt początkowy z odsunięciem lub bez niego. Użyj opcji Długość początkowa, jeśli spoina nie zaczyna się lub kończy na krawędzi. Punkt początkowy można odwrócić, wybierając ikonę Kierunek.

11. W razie potrzeby kliknij pole wyboru Utwórz symbol spoiny. Ściegi spoin pachwinowych są powiązane z wartościami symbolu spoiny tak długo jak nie przerwiesz tego powiązania. Wprowadź wartości definiujące zawartość i wygląd symbolu spoiny.

    Więcej informacji o znaczeniu wartości w symbolu można znaleźć w sekcji Symbol modelu spoiny — odniesienie.

12. Kliknij Zastosuj, aby utworzyć ścieg spoiny pachwinowej oraz, jeśli wybrano symbol spoiny. Możesz kontynuować tworzenie ściegów lub kliknąć Anuluj, aby zamknąć okno dialogowe.

Tworzenie elementu spoiny czołowej

1. W zespole konstrukcji spawanej, kliknij dwukrotnie grupę Spoiny w przeglądarce, aby ją uaktywnić.

2. Na wstążce kliknij kartę Spoina panel Spoina Czołowa, aby otworzyć okno dialogowe Spoina czołowa.

3. W razie potrzeby zaznacz pole wyboru Łącz powierzchnie, aby wybrać wiele stycznych powierzchni.

4. Kliknij polecenie Ustaw powierzchnię 1, następnie w oknie graficznym wybierz jedną lub więcej powierzchni dla ustalenia pierwszego wyboru. Użyj klawisz Shift, jeśli chcesz odznaczyć wybór niepotrzebnych powierzchni. Wybrane powierzchnie odpowiadają kolorowej linii na powierzchni przycisku.

   • Wybierz pole wyboru Spoina pełnej powierzchni, jeśli chcesz rozciągnąć ścieg na pełną długość wybranego ustawienia.
   • Wybierz pole wyboru Łącz powierzchnie, aby wybrać wszystkie styczne powierzchnie.
   • Wybierz pole wyboru Ignoruj wewnętrzne pętle, jeśli chcesz rozciągnąć ścieg w poprzek wewnętrznych pętli lub przekrojów.

5. Kliknij prawym klawiszem myszy i wybierz Kontynuuj a następnie wybierz drugi zestaw powierzchni w oknie graficznym. Wybrane powierzchnie odpowiadają kolorowej linii na powierzchni przycisku.

   Wybierz pole wyboru Spoina pełnej powierzchni, oraz Ignoruj wewnętrzne pętle w celu określenia sposobu obróbki zestawu drugiego wyboru.

6. Kliknij Kierunek wypełniania. W oknie graficznym kliknij krawędź lub powierzchnię w celu określenia kierunku spawu.

7. Jeżeli wybranie kierunku nie jest wymagane, np. w przypadku obiektu walcowego w otworze, zaznacz pole wyboru Wypełnienie promieniowe, aby zdefiniować kierunek.



8. W razie potrzeby kliknij pole wyboru Utwórz symbol spoiny. Wprowadź wartości definiujące zawartość i wygląd symbolu spoiny.

   Więcej informacji o znaczeniu wartości w symbolu można znaleźć w sekcji Symbol modelu spoiny — odniesienie.

9. Kliknij Zastosuj, aby utworzyć ścieg spoiny czołowej oraz, jeśli wybrano symbol spoiny. Możesz kontynuować tworzenie ściegów lub kliknąć Anuluj, aby zamknąć okno dialogowe.

Tworzenie spoiny kosmetycznej

1. Otwórz zespół konstrukcji spawanej. Jeśli to konieczne konwertuj zwykły zespół na konstrukcję spawaną. Aby uzyskać więcej informacji, kliknij Konwersja zespołu na konstrukcję spawaną.

2. W przeglądarce, kliknij prawym przyciskiem myszy Spoiny i wybierz Edytuj.

3. Na wstążce kliknij kartę Spoina panel Spoina Kosmetyczna.

4. Określ Tryb wyboru. Wybierz jedną lub więcej krawędzi, łańcuch kolejnych krawędzi lub zamkniętą pętlę.

5. W sekcji Rozmiary, kliknij strzałkę i wybierz z listy metodę zakończenia spoiny kosmetycznej.

   • Użyj opcji Wszystko, aby otwór przechodził przez wszystkie powierzchnie. Jeżeli niektóre powierzchnie zostaną usunięte z elementów, to wszystkie pozostałe, nadal uwzględniają tę metodę, gdyż ona nie bazuje na określonej odległości lub na konkretnej wybranej powierzchni.
   • Użyj opcji Od-do tylko wtedy, gdy powierzchnie początkowa i końcowa (lub płaszczyzny) nie będą zmienione w trakcie zmian projektowych. Jeśli powierzchnia (lub płaszczyzna) Od lub Do zostanie usunięta, użycie opcji nie powiedzie się. Kliknij początkową i końcową powierzchnię zakończenia. Wybrane powierzchnie muszą być równoległe.

6. W opcji Obszar kliknij wybrany obszar albo użyj polecenia Odmierz lub Pokaż wymiary.

7. Wybierz pole wyboru Utwórz symbol spoiny w celu utworzenia symbolu spoiny wraz ze ściegiem kosmetycznym. Aby uzyskać więcej informacji, kliknij Symbol spoiny modelu symbol — odniesienie.

   Jeśli wolisz, możesz utworzyć symbol spoiny później. Symbol spoiny kosmetycznej będzie zagnieżdżony poniżej symbolu spoiny w przeglądarce spoin.
