Okno dialogowe Połączenie narożnika — odniesienie
Definiowanie połączenia narożnika dodawanego do powierzchni konstrukcji blachowej.
Dostęp
Wstążka: karta Konstrukcja blachowa
panel Zmień Połączenie narożnika
Kształt
Umożliwia sterowanie kształtem, metodą pomiaru odstępu, typem pokrywania się oraz parametrami odstępu dla połączenia narożnika.
Kształt
Wybiera krawędzie modelu i określa czy nacinać narożniki.
Połączenie narożnika
Określa nową geometrię narożnika między istniejącymi współpłaszczyznowymi lub przecinającymi się powierzchniami konstrukcji blachowej.
Rozbicie narożnika
Określa rozbity narożnik. Za pomocą tej opcji można otworzyć kwadratowy narożnik, aby utworzyć połączenie narożnika konstrukcji blachowej (zazwyczaj na przekształconym modelu części).
Krawędzie
Umożliwia wybranie krawędzi modelu na poszczególnych powierzchniach.
Połączenie narożnikowe/Połączenie
Ten obszar jest oznaczony jako Połączenie narożnikowe, gdy wybrane krawędzie znajdują się na powierzchni współpłaszczyznowej, lub jako Połączenie, gdy wybrane krawędzie znajdują się na powierzchniach niepłaskich. Sterowanie obejmuje:
- używaną metodę pomiaru odstępu,
- typ pokrywania się odstępu połączenia,
- wartość odległości odstępu,
- wartość procentowa pokrywania się (jeżeli jest wymagana)
Maksymalna odległość odstępu
Użyj tej opcji, aby utworzyć odstęp w połączeniu narożnika, który można zmierzyć w taki sam sposób jak przy użyciu fizycznego sprawdzianu kontrolnego.
Odległość powierzchni/krawędzi
Utwórz odstęp w połączeniu narożnika, który można zmierzyć od powierzchni znajdującej się obok pierwszej wybranej krawędzi do drugiej wybranej krawędzi. Te połączenia narożnika są zgodne z połączeniami utworzonymi w programie Inventor w wersjach wcześniejszych niż R2008.
Opcja pokrywania się
45 stopni
(wybór elementów współpłaszczyznowych/maksymalna odległość odstępu) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Odstęp symetryczny.
Odstęp symetryczny
(wybór elementów współpłaszczyznowych/odległość powierzchni/krawędzi) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Odstęp symetryczny.
Odstęp symetryczny
(wybór elementów niepłaskich/maksymalna odległość odstępu) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Odstęp symetryczny.
Nie pokrywają się
(wybór elementów niepłaskich/odległość powierzchni/krawędzi) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Nie pokrywają się.
Pokrywają się
(wybór elementów współpłaszczyznowych/maksymalna odległość odstępu) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Pokrywają się.
Pokrywają się
(wybór elementów współpłaszczyznowych/odległość powierzchni/krawędzi) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Pokrywają się.
Pokrywają się
(wybór elementów niepłaskich/maksymalna odległość odstępu) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Pokrywają się.
Pokrywają się
(wybór elementów niepłaskich/odległość powierzchni/krawędzi) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Pokrywają się.
Odwróć pokrywanie się
(wybór elementów współpłaszczyznowych/maksymalna odległość odstępu) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Odwróć pokrywanie się.
Odwróć pokrywanie się
(wybór elementów współpłaszczyznowych/odległość powierzchni/krawędzi) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Odwróć pokrywanie się.
Odwróć pokrywanie się
(wybór elementów niepłaskich/maksymalna odległość odstępu) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Odwróć pokrywanie się.
Odwróć pokrywanie się
(wybór elementów niepłaskich/odległość powierzchni/krawędzi) W przypadku wybranego połączenia narożnika stosowany jest typ połączenia Odwróć pokrywanie się.

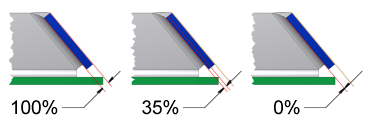

Procent pokrycia
Umożliwia określenie pokrywania się jako wartości procentowej grubości kołnierza. Stosowane są wartości dziesiętne w zakresie od 0 do 1. Ta opcja jest dostępna, gdy typ pokrywania się został określony jako pokrywanie się lub odwrócone pokrywanie się.
Odstęp
Odstęp Umożliwia określenie odległości pomiędzy krawędziami (lub pomiędzy powierzchnią i krawędzią) połączenia narożnika. Wprowadź wartość, jeśli jest inna od domyślnej.
Grubość Wartość określona w aktywnym stylu konstrukcji blachowej. Jeśli wartość została wcześniej zmodyfikowana, można ją zresetować do parametru określonego w stylu konstrukcji blachowej. Można również użyć opcji z listy rozwijanej:
- Zmierz, aby zmierzyć odległość elementu, która ma być użyta w przypadku tej wartości.
- Pokaż wymiary, aby zidentyfikować wymiar, który ma być użyty w przypadku tej wartości.
- Lista parametrów, aby wyświetlić listę parametrów, które mogłyby zastąpić tę wartość, lub zresetować wartość do ustawienia Wartość elementu, jeśli została ona wcześniej zmieniona.
(Więcej)
Wydłuż narożnik
Określa sposób wydłużenia narożnika.
Wyrównane
Rzutuje pierwszą powierzchnię w taki sposób, że jest ona dopasowana do drugiej powierzchni.
Prostopadle
Rzutuje pierwszą powierzchnię prostopadle do drugiej powierzchni.
Karta Zagięcie
Więcej informacji o karcie Zagięcie można znaleźć w temacie Opcje zagięcia konstrukcji blachowej — odniesienie.
Karta Narożnik
Więcej informacji o karcie Narożnik można znaleźć w temacie Opcje narożnika konstrukcji blachowej — odniesienie.
