Dodawanie wymiarów w prostokątnych widokach rysunku

1. Na wstążce kliknij kartę Opisz panel Wymiar Wymiar .

2. Aby wyświetlić wymiar, w oknie graficznym wybierz geometrię i przeciągnij.

   • Aby dodać wymiar liniowy dla linii lub krawędzi, kliknij aby wybrać geometrię.

   • Aby dodać wymiar liniowy pomiędzy dwoma punktami, dwoma krzywymi lub krzywą i punktem, kliknij aby wybrać każdy punkt lub krzywą.

   • Aby dodać wymiar liniowy symetryczny lub średnicowy liniowy, wybierz dwie równoległe linie lub krawędzie, kliknij prawym przyciskiem myszy, a następnie wybierz polecenie Typ wymiaru Liniowy symetryczny lub Liniowy średnicowy.

   • Aby dodać skrócony wymiar liniowy, wybierz dwie linie, krawędzie lub punkty. Następnie kliknij prawym przyciskiem myszy i wybierz polecenie Typ wymiaruLiniowy skrócony.

   • Aby dodać wymiar promienia lub średnicy, kliknij aby wybrać łuk lub okrąg.

   • Aby dodać wymiar kątowy, wybierz dwie linie.

   • Aby dodać skrócony wymiar kątowy lub długości łuku, wybierz dwie linie, kliknij prawym przyciskiem myszy, a następnie wybierz opcję Typ wymiaruKątowy skrócony lub Długości łuku skrócony.

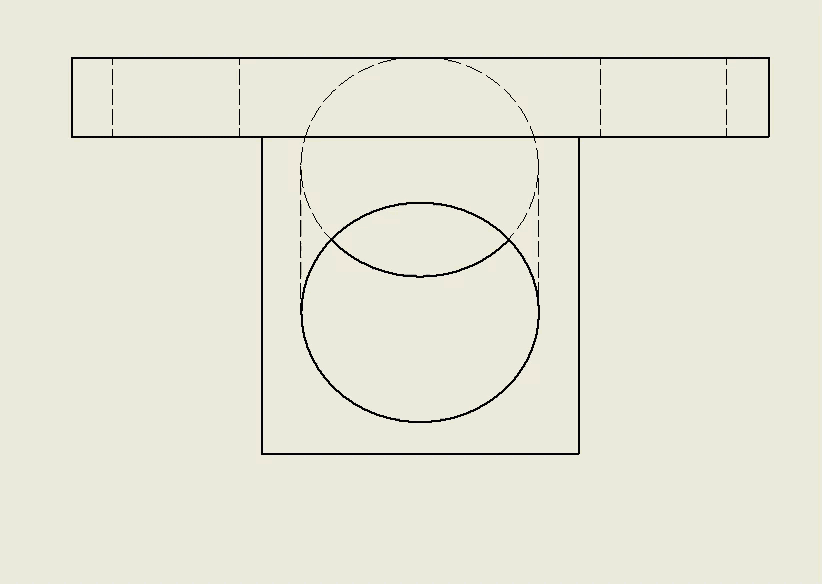

   • Aby dodać wymiar, który obraca się prostopadle do wybranej krawędzi: 1) Wybierz krawędź liniową lub 2 punkty. 2) Kliknij prawym przyciskiem myszy i wybierz polecenie Typ wymiaru Obrócony. 3) Wybierz linię, aby ustalić kierunek równoległy lub prostopadły wymiaru.



   • Aby opisać segment łuku za pomocą wymiaru długości łuku, kątowego lub długości cięciwy, kliknij w celu wybrania łuku. Następnie kliknij prawym przyciskiem myszy i wybierz polecenie Typ wymiaruDługość łuku, Długości łuku skrócony, Kątowy, Kątowy skrócony lub Długość cięciwy.

   • Aby dodać wymiar do pozornego przecięcia, wybierz pierwszą krzywą, kliknij prawym przyciskiem myszy, a następnie wybierz przecięcie. Wybierz drugą krzywą, która definiuje pozorne przecięcie, a następnie wybierz element (lub inne pozorne przecięcie) do zwymiarowania.

     Porada: Wybrane obiekty rysunku określają typ wymiaru i poleceń dostępnych w menu kontekstowym. Aby zmienić ustawienia lub użyć innych opcji, kliknij prawym przyciskiem myszy i kliknij polecenie w menu.

3. Kliknij, aby umieścić wymiar w żądanym położeniu.

   Porada: Podczas tworzenia linii odniesienia przytrzymaj klawisz CTRL na klawiaturze, aby włączyć przyciąganie linii odniesienia w krokach co 15°.

Sposób tworzenia wymiarów wyrównanych — prezentacja

Utwórz wymiary dopasowane na podstawie każdej z następujących wartości wejściowych:

• Pojedyncza linia
• Dwa punkty
• Wybór za pomocą menu kontekstowego

Sposób tworzenia wymiarów liniowych — prezentacja

Utwórz wymiary liniowe na podstawie następujących wartości wejściowych:

• Pojedyncza linia
• Dwie linie równoległe
• Dwa punkty
• Linia i punkt końcowy
• Linia i punkt środkowy

Utwórz wymiary liniowe na podstawie tych wartości wejściowych:

• Rzutowany punkt przecięcia i linia
• Dwa rzutowane punkty przecięcia

Utwórz wymiary liniowe na podstawie tych wartości wejściowych:

• Linia i punkt środkowy okręgu
• Linia i punkt kwadrantu okręgu
• Linia i najbliższy punkt styczności okręgu
• Dwa okręgi między punktami styczności
• Dwa okręgi między punktami środkowymi

Sposób tworzenia wymiarów kątowych — prezentacja

Utwórz wymiary kątowe na podstawie każdej z następujących wartości wejściowych:

• Dwie krawędzie tworzące kąt ostry
• Dwie krawędzie tworzące kąt rozwarty
• Trzy punkty

Sposób tworzenia wymiarów średnicy — prezentacja

Utwórz wymiary średnicy, wybierając następujące opcje z menu kontekstowego:

• Groty strzałek wewnątrz (Wł.), Pojedyncza linia wymiaru (Wł.), Linia odniesienia od środka (Wył.) — wartości domyślne
• Groty strzałek wewnątrz (Wł.), Pojedyncza linia wymiaru (Wł.), Linia odniesienia od środka (Wł.)
• Grot strzałki wewnątrz (Wł.), Pojedyncza linia wymiaru (Wył.), Linia odniesienia od środka (Wył.)
• Grot strzałki wewnątrz (Wył.), Pojedyncza linia wymiaru (Wył.), Linia odniesienia od środka (Wył.)

Sposób tworzenia wymiarów promienia

Utwórz wymiary promienia, wybierając następujące opcje z menu kontekstowego:

• Groty strzałek wewnątrz (Wył.), Linia odniesienia od środka (Wył.), Ucinanie (Wył.) — wartości domyślne
• Groty strzałek wewnątrz (Wł.), Linia odniesienia od środka (Wył.), Ucinanie (Wył.)
• Groty strzałek wewnątrz (Wł.), Linia odniesienia od środka (Wł.), Ucinanie (Wł.)
