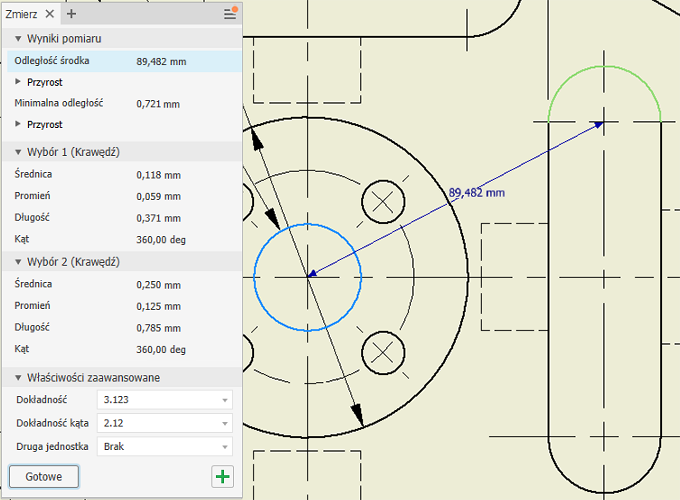

Mierzenie odległości, długości, kąta, obwodu lub pola w modelu lub na rysunku

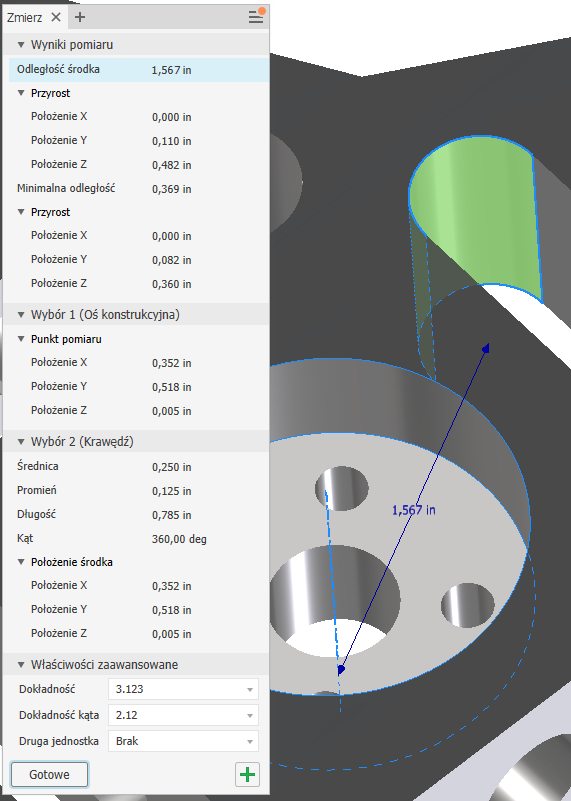

Informacje o każdym wyborze są wyświetlane w panelu narzędzia Zmierz i w oknie graficznym. W panelu narzędzia Zmierz są widoczne wszystkie możliwe wartości dotyczące wyborów, jak również wyniki dotyczące obu wyborów. Kliknięcie wartości w oknie narzędzia Zmierz powoduje wyświetlenie wyboru i pomiaru w oknie graficznym.

Można zmienić rozmiar kolumny pola wartości. Zatrzymaj kursor po lewej stronie wartości, a następnie kliknij i przeciągnij, aby zmienić rozmiar kolumny.

1. Na wstążce kliknij kartę Narzędzia panel Zmierz Zmierz . Ewentualnie wybierz opcję Zmierz z menu znakowego.

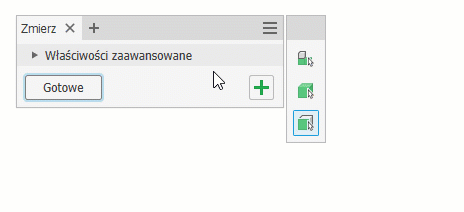

2. Tylko w zespołach programu Inventor, jeśli zachodzi taka potrzeba, można wybrać priorytet wyboru: Komponent, Część lub Krawędzie i powierzchnie.
3. Kliknij strzałkę listy rozwijanej Ustawienia zaawansowane i ustaw podwójne jednostki oraz wartości dokładności. Jeśli dostępne, wybierz lokalne układy współrzędnych (LUW), które mają zostać użyte.
4. Kliknij w oknie graficznym, aby wybrać geometrię do pomiaru:
   • Długość krawędzi Kliknij, aby wybrać krawędź.
   • Średnica powierzchni walcowej lub okręgu Wybierz powierzchnię lub krawędź.
   • Promień powierzchni walcowej lub łuku Wybierz powierzchnię lub łuk.
   • Położenie punktu względem początku Kliknij, aby wybrać punkt. Zostanie wyświetlone położenie punktu względem poszczególnych osi aktywnego układu współrzędnych.
   • Odległość między punktami Kliknij, aby wybrać pierwszy punkt, a następnie kliknij, aby wybrać drugi punkt. Po wybraniu drugiego punktu zostanie wyświetlone położenie punktu od początku oraz położenie przyrostowe względem pierwszego punktu.
   • Odległość między dowolnymi 2 z następujących geometrii: linie/osie, łuki/okręgi, splajny i dowolny typ powierzchni, punkt szkicu/powierzchnia niepłaska Kliknij, aby wybrać pierwszą geometrię, a następnie kliknij, aby wybrać drugą geometrię.
   • Odległość między dwoma komponentami w zespole Wybierz pierwszy komponent, a następnie wybierz drugi komponent. Wyświetlona zostanie wartość minimalnej odległości. Odległość minimalna między dwoma komponentami może być krawędzią, powierzchnią lub wierzchołkiem.
     Uwaga: Zmiana kolejności wpływa również na typ pomiaru odległości minimalnej, tak jak odległość minimalna pomiędzy komponentami lub częściami. Polecenie domyślnie ustawia priorytet Wybierz powierzchnie lub krawędzie. Gdy w przypadku zespołu zostanie użyta opcja Priorytet komponentu, można wybrać wyłącznie komponenty, a nie powierzchnie. Zmiana priorytetu wyboru po dokonaniu pierwszego wyboru powoduje zresetowanie polecenia.
   • Długość łuku Wybierz łuk.
   • Kąt Użyj jednej z następujących metod:
     • Wybierz 2 linie, krawędzie lub powierzchnie.
     • Wybierz 2 punkty, a następnie naciśnij i przytrzymaj klawisz SHIFT i wybierz trzeci punkt kąta.
     • Wybierz łuk lub okrąg.
     • Wybierz linię lub oś, a następnie wybierz powierzchnie płaskie.
   • Pole i obwód Kliknij ciągły, zamknięty region, aby dokonać pomiaru.
     Uwaga: Aby uwzględnić pętle szkicu na liście Wybierz inny, wybierz opcję Ustawienia zaawansowane Wykryj pętle szkicu. Domyślnie jest włączona.



Aby skopiować jedną wartość lub wszystkie wartości: kliknij prawym przyciskiem myszy i wybierz polecenie Kopiuj lub Kopiuj wszystko z menu kontekstowego.

5. Kliknij przycisk Gotowe, aby zamknąć panel, lub przycisk Uruchom ponownie, aby zainicjować nową sekwencję pomiaru. Możesz również rozpocząć nową sekwencję, klikając pusty fragment w obszarze rysunku.
