Tworzenie połączenia narożnika w częściach konstrukcji blachowej
Zastosuj połączenia narożnika ręcznie lub automatycznie podczas tworzenia innych elementów.
Opcjonalnie wszystkie połączenia narożników określają sposób zbiegania się powierzchni wzdłuż połączenia (odległość i położenie) oraz sposób podcinania zagięć w płaskim wzorze. Ustawienia domyślne reguły konstrukcji blachowej określają wartości domyślne opcji. Wartości poszczególnych narożników można zmienić.
Element automatycznego narożnika występuje po utworzeniu dwóch elementów kołnierzy z wykorzystaniem identycznych parametrów na przyległych krawędziach powierzchni konstrukcji blachowej.
Pojedynczy element kołnierza lub kształtu kołnierza może zawierać kilka narożników.
Odstępy połączenia narożnika
Dostępne są dwie metody tworzenia i pomiaru odstępów połączenia narożnika:
Powierzchnia/krawędź Umożliwia zastosowanie odstępu połączenia na podstawie pomiaru z kołnierza. Dostępne tylko dla połączeń narożnika i stosowane za pomocą polecenia Połączenie narożnika. W programie Inventor w wersjach wcześniejszych niż R2008 połączenia narożnika są tworzone wyłącznie za pomocą tej metody. W przypadku elementów Kołnierz i Kształt kołnierza ta metoda nie jest wykorzystywana.

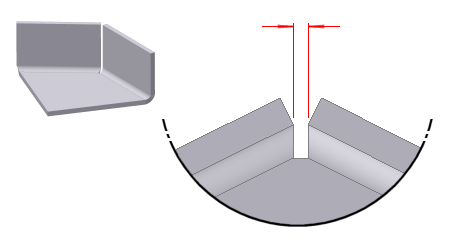

Maksymalna odległość odstępu Umożliwia zastosowanie odstępu połączenia, który można zmierzyć. Należy przesunąć wskaźnik kontroli grubości do pozycji równej wartości odległości podanego odstępu pomiędzy oraz wzdłuż krawędzi i powierzchni narożnika. To rozwiązanie jest najbardziej przydatne w przypadku narożników innych niż kwadratowe (kąt mniejszy lub większy niż 90 stopni). W przypadku elementów Kołnierz i Kształt kołnierza wykorzystywana jest tylko ta metoda automatycznego tworzenia narożników. Powiększony szczegół odstępu części na poniższej ilustracji przedstawia możliwość szerszego zakresu sterowania podczas określania odstępów:
Tworzenie połączenia narożnika z trzema zagięciami
Narożnik z trzema zagięciami można utworzyć za pomocą połączenia narożnika lub opcji Automatyczne połączenie narożnikowe. Zazwyczaj podczas korzystania z karty Narożnik w oknie dialogowym Kołnierz lub Kształt kołnierza należy użyć opcji Automatyczne połączenie narożnikowe, aby utworzyć narożniki z trzema zagięciami.
Można również zrobić to ręcznie z dwóch nieprzecinających się kołnierzy. (Jeden kołnierz jest wtedy zazwyczaj kołnierzem odsuniętym).
Po utworzeniu rozwinięcia blachy zastosowanie ma typ podcięcia narożnika i wielkość promienia określone na karcie Narożnik elementu. Nie jest ona wyświetlana w zagiętym modelu.
