Wydłużanie powierzchni (naprawianie i konstrukcja)

Czasem krawędzie płaszczyzny nie pasują do przekształconej części. Aby korpus mógł zostać zszyty w bryłę, wszystkie krawędzie muszą do siebie pasować. Należy użyć narzędzia Wydłuż powierzchnię, aby wydłużyć lub dopasować krawędzie powierzchni.

1. Otwórz plik zawierający powierzchnie i wprowadź środowisko naprawcze lub konstrukcyjne.

2. Wykonaj jedną z poniższych czynności na wstążce:

   • Kliknij kartę Napraw panel Zmień Wydłuż powierzchnie
   • Kliknij kartę Konstrukcja panel Powierzchnia Wydłuż powierzchnie

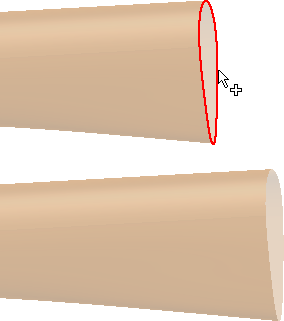

3. W oknie graficznym kliknij krawędź powierzchni do wydłużenia. Od wybranego punktu rozciąga się linia pokazująca długość, o jaką zostanie wydłużona powierzchnia.

4. Podaj długość w oknie dialogowym.

5. Kliknij polecenie Zastosuj i kontynuuj wybieranie krawędzi do wydłużenia.

6. Po zakończeniu kliknij przycisk Gotowe.
