Tworzenie krzywej pomostu

Krzywa pomostu łączy dwie wybrane krzywe szkicu w celu utworzenia geometrii ciągłej. Jest to przydatne w przypadku zamykania powierzchni.

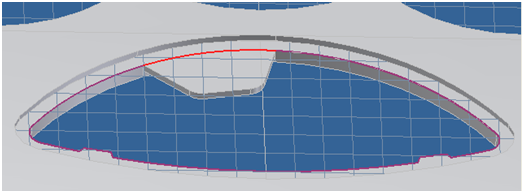

Narzędzie Krzywa pomostu w szkicu 2D jest używane do tworzenia splajnu wygładzenia (G2), łączącego dwie wybrane krzywe szkicu. Krzywa wypełniająca jest zazwyczaj używana do tworzenia geometrii ciągłej. Na przykładowych obrazach przedstawiono krzywą wypełniającą, zamykającą geometrię ciągłą dla powierzchni zamknięcia.

Za pomocą narzędzia Krzywa pomostu można również generować krzywą z ciągłym wygładzeniem (G2) do zamknięcia lub otwartą pętlą. Połączone krzywe można użyć do zdefiniowania elementu Powierzchnia zamykająca lub Powierzchnia podziału.

W celu zaślepienia otworu powierzchni zawierającej krawędzie nieciągłe, których nie można połączyć, użyj narzędzia Krzywa wypełniająca, aby połączyć krzywe i zachować ciągłość G2.

Dostęp:
	Na karcie Szkic panel Rysuj kliknij Krzywa pomostu.

1. W przeglądarce Mold Design kliknij prawym przyciskiem myszy węzeł części z tworzywa sztucznego, a następnie wybierz opcję Edytuj komponent.

   Przeglądarka przełącza się do przeglądarki modelu.

2. Na karcie Model kliknij opcję Utwórz szkic 2D. W oknie graficznym wybierz powierzchnię płaską na części, aby wprowadzić środowisko szkicu.

3. Wybierz krzywe, które chcesz połączyć.

4. Na karcie Szkic w panelu Rysuj kliknij narzędzie Krzywa pomostu, a następnie kliknij Zakończ szkic.
