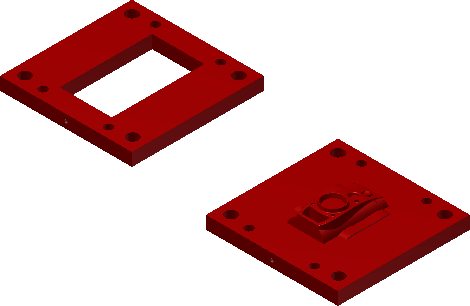

Praca z kieszeniami wkładki formującej

Tworzenie kieszeni dla prostokątnej wkładki formującej

1. Na karcie Zespół formy kliknij opcję Kieszeń wkładki formującej.

2. W oknie dialogowym Kieszeń wkładki formującej kliknij strzałkę w dół i wybierz metodę ucięcia kieszeni wkładki formującej:

   • Wybranie materiału dla przewodu
   • Narożnik zaokrąglony
   • Otwór przelotowy
   • Scalanie stempli i matryc w płyty korpusu formy
   Uwaga: aby uaktywnić opcję Średnica narzędzi, wybierz opcję Narożnik zaokrąglony i Otwór przelotowy.

3. Aby utworzyć projekt zabezpieczenia przed niewłaściwą obsługą:

   • Wybierz opcję Zaokrąglanie lub Faza.
   • Wprowadź wartość dla zaokrąglania lub fazowania.
   • Wybierz narożnik, w którym będzie dodane zaokrąglanie lub fazowanie
   • Jeśli opcja Średnica narzędzi jest dostępna, wprowadź średnicę narzędzia tnącego.

4. W menu Lista kieszeni przypisz każdy stempel i matrycę do odpowiedniej kieszeni.

5. Kliknij przycisk OK.

Tworzenie kieszeni dla cylindrycznej wkładki formującej

1. Na karcie Zespół formy kliknij opcję Kieszeń wkładki formującej.
2. W oknie dialogowym Kieszeń wkładki formującej kliknij strzałkę w dół i wybierz metodę ucięcia kieszeni wkładki formującej:
   • Kieszeń nieprzelotowa
   • Kieszeń przelotowa
   • Scalanie stempli i matryc w płyty korpusu formy
3. Kliknij przycisk OK.

Edycja kieszeni wkładki formującej

1. W przeglądarce Mold Design kliknij prawym przyciskiem myszy węzeł Kieszeń wkładki formującej, następnie kliknij opcję Edytuj element.
2. W oknie dialogowym Kieszeń wkładki formującej zmień ustawienia.
3. Kliknij przycisk OK.

Usuwanie kieszeni wkładki formującej

• W przeglądarce Mold Design kliknij prawym przyciskiem myszy węzeł Kieszeń wkładki formującej, następnie kliknij opcję Usuń.
