Tworzenie, edycja lub kopiowanie reprezentacji pozycyjnych

Nowości: 2023

Plik zespołu zawiera reprezentację pozycyjną o nazwie [Główna], która odzwierciedla domyślny stan zespołu. Podczas tworzenia reprezentacji pozycyjnej jest kopiowana reprezentacja [Główna].

Tworzenie reprezentacji pozycyjnej zespołu

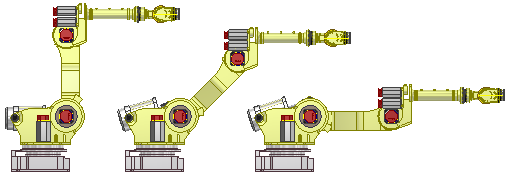

Użyj reprezentacji pozycyjnych w celu pokazania zespołu w różnych położeniach. Przykładowo: w pełni otwarty lub w pełni zamknięty.

Kliknij w przeglądarce, aby rozwinąć folder Reprezentacje.
Kliknij prawym przyciskiem myszy opcję Położenie i wybierz opcję Nowy. Nowa reprezentacja pozycyjna o domyślnej nazwie Pozycja1 zostanie aktywowana i umieszczona pod reprezentacją [Główna].
Wybierz reprezentację pozycyjną w przeglądarce i wpisz nową nazwę.
Ustanów nadpisania zależności i komponentów.
Zapisz.

Edycja lub kopiowanie reprezentacji pozycyjnej

Porada: Użyj metody „przeciągnij i upuść”, aby przesuwać i zmieniać położenie reprezentacji pozycyjnych w przeglądarce. Użyj standardowych klawiszy systemu Windows, CTRL i SHIFT, aby zarządzać zaznaczeniami. Metoda „przeciągnij i upuść” nie jest obsługiwana w przypadku:

Przenoszenia reprezentacji pozycyjnej z folderu nadrzędnego.
Zmiany położenia węzłów w obrębie węzła [Główna].

Można zaoszczędzić czas, kopiując reprezentację pozycyjną i w razie potrzeby dopasowując różne parametry: W przeglądarce wybierz folder Reprezentacje, aby go rozwinąć. Kliknij prawym przyciskiem myszy żądaną reprezentację pozycyjną i wybierz polecenie Kopiuj. Kopia reprezentacji zostanie umieszczona w przeglądarce na tym samym poziomie co reprezentacja [Główna].

W celu edycji kliknij prawym przyciskiem myszy opcję Reprezentacja pozycyjna w przeglądarce Reprezentacja i wybierz polecenie Uaktywnij.
Wybierz komponent lub powiązanie, dla których chcesz utworzyć lub zmienić nadpisanie, a następnie kliknij prawym przyciskiem myszy i wybierz polecenie Nadpisz.
(Opcjonalnie) Jeśli zachodzi taka potrzeba, kliknij przycisk Sprawdź, aby ponownie obliczyć wszystkie reprezentacje pozycyjne i upewnić się, że są poprawne. Przykładowo edycja reprezentacji [Główna] może spowodować zmianę pozycji lub innych danych reprezentacji pozycyjnej.
Zapisz.

Porada: Wartości złożonych reprezentacji pozycyjnych łatwiej będzie zmieniać przy użyciu arkusza kalkulacyjnego programu Microsoft Excel niż opcji menu kontekstowego. Zobacz sekcję Zarządzanie reprezentacjami pozycyjnymi zespołu przy użyciu arkusza kalkulacyjnego.

Aby dowiedzieć się, jak nadpisać powiązania, odsunięcia szyku, położenia komponentu lub reprezentacje, zobacz temat Nadpisywanie wartości w reprezentacjach pozycyjnych.

Uwaga: Zapisz kilka reprezentacji pozycyjnych w pliku zespołu. Aby zmienić reprezentację pozycyjną, w przeglądarce kliknij prawym przyciskiem myszy widok pozycyjny i wybierz polecenie Uaktywnij. Obok nazwy aktywnej reprezentacji pozycyjnej w przeglądarce wyświetlany jest znacznik wyboru.
