Informacje o migracji poziomu szczegółu

Reprezentacje poziomu szczegółu wprowadzono, aby zwiększyć możliwości i wydajność, gdy komputery były wolniejsze i miały mniej pamięci. Zespoły zawierające poziomy szczegółu i zastąpienia są przekształcane na stany modelu w programie Inventor 2022 lub nowszym.

Przekształcenie poziomu szczegółu

Po otwarciu starszego zespołu zawierającego poziomy szczegółu następujące poziomy szczegółu zdefiniowane przez system zostaną usunięte:

Wszystkie komponenty wyłączone
Wszystkie części wyłączone
Wszystkie elementy biblioteki Content Center wyłączone

Główny poziom szczegółu i wszystkie poziomy szczegółu zdefiniowane przez użytkownika, w tym zastąpienia, zostaną zachowane i przekształcone na stany modelu.

Opcja Ukryj komponenty z biblioteki Content Center zostanie dodana do opcji otwierania pliku widoku projektu, aby zapewnić funkcjonalność podobną do starszego poziomu szczegółu Wszystkie elementy biblioteki Content Center wyłączone.

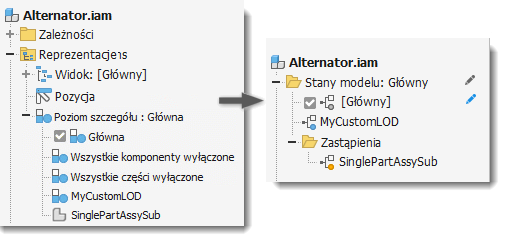

Na poniższej ilustracji główny poziom szczegółu jest przekształcany w główny stan modelu. Poziom szczegółu zdefiniowany przez użytkownika i poziom szczegółu zastąpienia są przekształcane na stany modelu o tej samej nazwie. Trzy zdefiniowane przez system poziomy szczegółu, które wyłączają opcję Wszystkie komponenty, Wszystkie części i Wszystkie elementy biblioteki Content Center, zostaną usunięte.

Porada: Aby uzyskać podobną poprawę wydajności w przypadku dużych zespołów, zamiast starszych poziomów szczegółu można użyć reprezentacji widoku. Niewidoczne komponenty nie są wczytywane do pamięci.

W poprzednich wersjach programu zestawienia komponentów lub listy części utworzone na podstawie poziomu szczegółu zawierały odniesienie do głównego poziomu szczegółu, w którym znajdowały się wszystkie komponenty. Zestawienie komponentów w poddanym migracji poziomie szczegółu innym niż główny nadal wykorzystuje zestawienia komponentów zdefiniowane przez poziom główny. Takie zestawienie jest nazywane delegowanym zestawieniem komponentów. Komunikat o delegowaniu zestawienia komponentów jest wyświetlany po utworzeniu zestawienia komponentów z poddanego migracji poziomu szczegółu zdefiniowanego przez użytkownika lub zastąpienia.

Co oznacza delegowanie zestawienia komponentów? Komunikat o delegowaniu zestawienia komponentów pojawia się po uruchomieniu polecenia Zestawienie komponentów lub Lista części, aby ostrzec o tym, że źródło informacji stanowi inny stan modelu. Komunikat o delegowaniu zestawienia komponentów pojawia się, jeśli aktywny stan modelu spełnia jeden z następujących warunków:

Stan modelu jest poddanym migracji poziomem szczegółu innym niż poziom główny.
Stan modelu jest plikiem części zastąpienia.

Kliknij przycisk Tak, aby uaktywnić źródłowy stan modelu i wyświetlić zestawienie komponentów.

Porada: nie można edytować zestawienia komponentów w przypadku poddanego migracji poziomu szczegółu innego niż główny lub zastąpienia. Aby edytować zestawienie komponentów stanu modelu utworzonego na podstawie poziomu szczegółu innego niż główny, utwórz kopię stanu modelu. Opcjonalnie zachowaj edytowalną nową kopię i usuń poddany migracji stan modelu.
