Definiowanie wiązań ruchu pomiędzy komponentami zespołu
Użycie polecenia Wiązanie do precyzowania zamierzonego współczynnika ruchu pomiędzy komponentami zespołu.

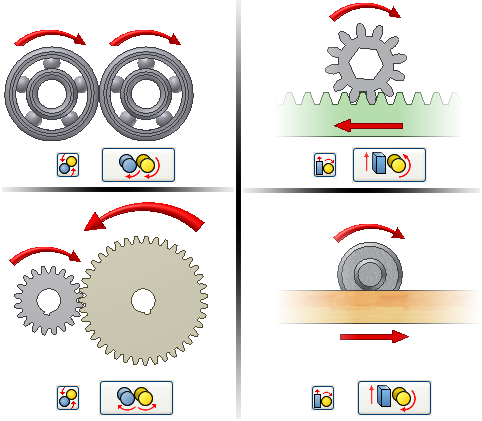

Wiązanie ruchu zachowuje obrotowy lub obrotowo-przesuwny ruch pomiędzy komponentami. Można określić współczynnik lub użyć geometrii do jego określenia.

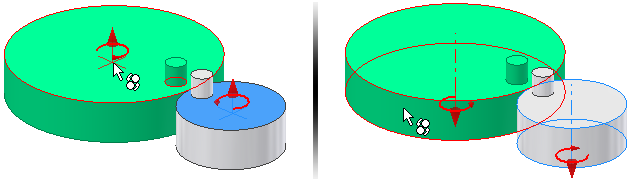

Aby określić współczynnik w przypadku komponentów obrotowych, wybierz powierzchnię lub krawędź kołową każdego z komponentów. Aby obliczyć współczynnik na podstawie względnego rozmiaru, wybierz powierzchnię walcową każdego z komponentów.

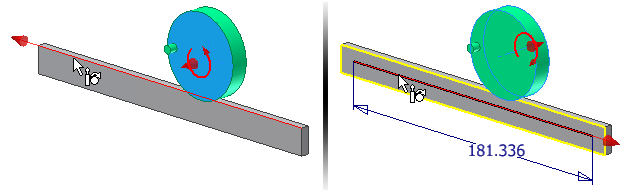

Aby określić odległość w przypadku komponentów obrotowo-przesuwnych, wybierz powierzchnię lub krawędź kołową komponentu obrotowego oraz krawędź liniową komponentu przesuwnego. Można obliczyć odległość na podstawie obwodu i długości. Wybierz powierzchnię walcową komponentu obrotowego oraz krawędź liniową lub linię szkicowaną komponentu przesuwnego.
Aby zacząć, należy umieścić komponenty do związania w pliku zespołu.
Na wstążce kliknij kartę Złóż
panel Zależności Wiązanie
.W oknie dialogowym, kliknij kartę Ruch.
Kliknij opcję Obrotowy lub Obrotowo-przesuwny.
Wybierz pierwszy komponent w oknie graficznym. Wybierz powierzchnię lub krawędź kołową, aby określić współczynnik lub odległość. Wybierz powierzchnię walcową, aby obliczyć współczynnik lub odległość.
W oknie graficznym wybierz drugi komponent. Wybierz powierzchnię walcową lub krawędź liniową. Współczynnik i odległość zostaną automatycznie obliczone i wpisane w polu.
Jeżeli jest to wymagane, to wybierz rozwiązanie Współbieżne lub Przeciwbieżne, aby zmienić kierunek obrotów.
Określ ruch w jeden z następujących sposobów:
- Dla wiązania obrotowego, zaakceptuj obliczony współczynnik, lub wpisz współczynnik określający ruch komponentów względem siebie.
- Dla wiązań obrotowo-przesuwnych, zaakceptuj obliczoną odległość lub wpisz odległość, o jaką zostanie przesunięty drugi komponent wraz z każdym obrotem pierwszego komponentu.
Kliknij przycisk Zastosuj, aby umieścić wiązanie lub OK, aby utworzyć go i zamknąć okno dialogowe.
- Chwilowo wyłącz ich widoczność przed umieszczeniem wiązania. Wybierz komponent, kliknij prawym przyciskiem myszki i wybierz opcję Widoczność.
- Włącz opcję Wskaż najpierw część, w oknie dialogowym i wskaż komponent, na który chcesz wstawić wiązanie. Usuń znacznik w polu wyboru, aby odtworzyć tryb wyboru.
