Używanie zakończeń

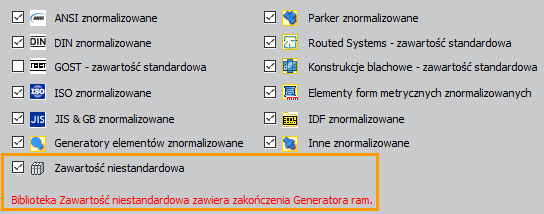

1. Zainstaluj bibliotekę Zawartość niestandardowa programu Inventor.



2. Po zakończeniu instalacji wybierz do użycia w aktywnym projekcie w oknie dialogowym Konfiguruj biblioteki: nazwa projektu.



Instalowanie biblioteki Zawartość niestandardowa programu Inventor i dodawanie jej do aktywnego projektu

Więcej informacji można znaleźć w artykule pomocy technicznej

1. Na koniec określ opcję Ustawienia domyślne nazewnictwa plików dla pozycji Zakończenie, a następnie otwórz plik zespołu, który zawiera elementy ramy.

Tworzenie i pozycjonowanie zakończeń

1. Na wstążce kliknij kartę Projekt panel Rama Wstaw zakończenie.

2. Opcjonalnie:

   • Rozwiń menu Ustawienia zaawansowane w prawym górnym rogu panelu. Zwróć uwagę na zaznaczone wartości domyślne i wprowadź wymagane zmiany w ustawieniach.
   • Wybierz zapisane ustawienie wstępne, aby skonfigurować zakończenia.

3. Wybierz powierzchnie elementów, na których chcesz umieścić zakończenia.

4. Po wybraniu powierzchni elementu użyj elementów sterujących wyświetlaniem, aby ustawić zoom i orientację widoku.

   • Umożliwia wykonanie zoomu i ustawienie widoku prostopadle do manipulatora ramy.
   • Umożliwia wykonanie zoomu do manipulatora ramy.
   • Umożliwia przywrócenie widoku początkowego.

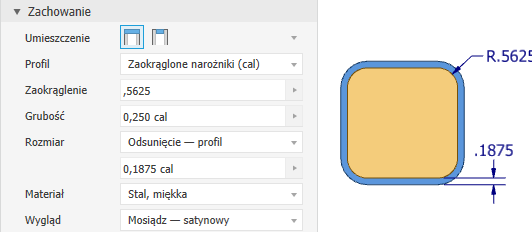

5. Ustaw opcje zachowania:



   • Określ położenie umieszczenia.



   • Określ profil:

     • Zaokrąglone narożniki
     • Fazowane narożniki
     • Ostre narożniki

   • Ustaw grubość płyty.

   • Ustaw typ odsunięcia oraz odległość lub współczynnik.

   • Opcjonalnie ustaw następujące właściwości części:

     • Materiał
     • Wygląd

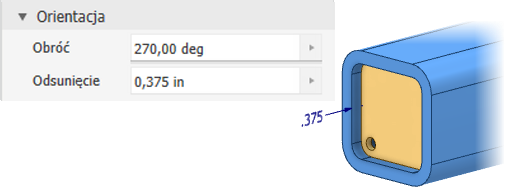

6. Określ orientację.

   • Ustaw wartość Obrót. Przykładowo, aby umieścić element zakończenia, taki jak otwór spustowy, w odpowiednim położeniu.
   • Ustaw wartość Odsunięcie. Określa odległość między wybraną powierzchnią a zakończeniem.



7. Kliknij przycisk Zastosuj, aby wstawić zakończenia przy użyciu bieżących ustawień, lub kliknij przycisk OK, aby wstawić i zakończyć.

8. W oknie dialogowym Nazewnictwo elementu ramy ustaw nazwę wyświetlaną pliku oraz nazwę i położenie pliku, a następnie kliknij przycisk OK.

Edycja lub ponowne użycie zakończeń

Aby edytować zakończenie:

1. Ustal położenie elementu w przeglądarce i rozwiń, aby wyświetlić poszczególne wystąpienia.
2. Kliknij prawym przyciskiem myszy element i wybierz opcję Edycja za pomocą Generatora ram.
3. Użyj opcji w panelu właściwości, aby wprowadzić żądane zmiany.
4. Kliknij przycisk OK, aby zaakceptować zmiany.

Aby ponownie użyć zakończenia:

1. Ustal położenie elementu w przeglądarce i rozwiń, aby wyświetlić poszczególne wystąpienia.
2. Kliknij prawym przyciskiem myszy element i wybierz opcję Edycja za pomocą Generatora ram.
3. W obszarze graficznymk liknij powierzchnie elementu ramy, aby otrzymać nowe wystąpienia zakończenia.
4. Kliknij przycisk OK, aby utworzyć nowe wystąpienia.
