Tworzenie i edytowanie rysunków przewodów rurowych

W środowisku zespołu reprezentacje widoku, reprezentacje pozycyjne i stany modelu zazwyczaj przygotowuje się wcześniej zgodnie z wymaganiami projektu. Mogą zostać skojarzone z określonymi widokami rysunku po utworzeniu lub w czasie późniejszych edycji.

Aby tworzyć rysunki przewodów rurowych, należy używać standardowych szablonów rysowania. Utwórz odpowiednie widoki rysunku dla całego zespołu przewodów rurowych lub danych tras i przebiegów, a następnie użyj odpowiednich ustawień rysunku, aby opisać widoki rysunku.

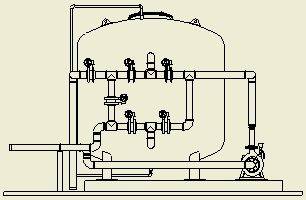

Tworzenie widoku rysunku przewodów rurowych

1. Kliknij kolejno Plik Nowy.

2. W oknie dialogowym Otwórz wybierz szablon rysunku, na przykład wstępnie zdefiniowany niestandardowy plik .idw lub .dwg zawierający aktywne standardy przewodów rurowych.

   Środowisko rysunku jest aktywowane.

3. Opcjonalnie dostosuj ustawienia rysunku w przypadku tego dokumentu rysunku, klikając kartę Zarządzanie panel Style i standardy polecenie Edytor stylów. Przykładowo, wybierz odpowiednie właściwości kolumny na liście formatu listy części i określ klawisze grupowania.

4. Na wstążce kliknij kartę Wstaw widoki panel Tworzenie Bazowy. Wybierz plik zespołu, reprezentację widoku projektu, reprezentację pozycyjną, reprezentację stanu modelu i składnik zespołu, w razie potrzeby, oraz wszystkie inne opcje.

5. Opcjonalnie użyj odpowiednich poleceń widoków rysunku, aby w miarę potrzeb utworzyć inne typy widoków rysunku.

   W przeglądarce Model widoki rysunku tworzone z widoku bazowego są umieszczone poniżej.

Włącz i ustaw zestawienie komponentów przewodów rurowych

1. Po utworzeniu widoku rysunku kliknij prawym przyciskiem myszy widok bazowy w przeglądarce Model i wybierz opcję Zestawienie komponentów.

1. W Edytorze zestawienia komponentów kliknij kartę Zorganizowane lub Tylko części, kliknij strzałkę w dół obok polecenia Opcje widoku, wybierz polecenie Włącz widok zestawienia komponentów i opcjonalnie edytuj właściwości widoku.

2. Przy aktywnej karcie Zorganizowane lub Tylko części wykonaj dowolną z poniższych czynności:

   • Nadpisz wartości pól w tabeli Zestawienia komponentów.

   • Dodaj niestandardowe kolumny iProperty.

   • Wybierz kolumny do zawarcia lub usunięcia z tabeli Zestawienia komponentów.

   • Zmień numerację wierszy elementu.

   • Dodaj zestawienie komponentów do notatek w Notatniku inżyniera.

   • Eksportuj zestawienie komponentów do zewnętrznej bazy danych, arkusza kalkulacyjnego lub pliku tekstowego.

     Uwaga: aby eksportować konkretne trasy i przebiegi zamiast całego zespołu przewodów rurowych, określ niechciane trasy i przebiegi jako Odniesienie w kolumnie Struktura zestawienia komponentów.

3. Kliknij przycisk Gotowe.

   Zmiany w tabeli Zestawienia komponentów są automatycznie odzwierciedlone na liście części, za wyjątkiem pól statycznych.

Rozwiń komponenty przewodów rurowych w listach części

1. Na wstążce kliknij kartę Opisz panel Tabela Lista części.

   Jeśli widoki zestawienia komponentów nie zostały włączone, w systemie zostaje wyświetlony monit z pytaniem, czy włączyć widoki zestawienia komponentów. Kliknij Tak, aby kontynuować.

2. W oknie dialogowym Lista części wybierz widok rysunku w oknie graficznym i określ odpowiednie właściwości widoku zestawienia komponentów i właściwości zawijania tabeli.

3. Kliknij OK w wstaw listę części w odpowiedniej pozycji.

4. Aby dokonać poprawek, kliknij prawym przyciskiem listę części i wybierz polecenie Edycja listy części. Przykładowo, użyj polecenia Wybór kolumny, aby wybrać dodatkowe kolumny do listy części.

   Uwaga: aby uzyskać szczegółowe informacje o dostępnych opcjach edycji, zobacz temat Modyfikacja danych na liście części.

5. Aby zmodyfikować format listy części, kliknij prawym przyciskiem listę części, a następnie wybierz polecenie Edycja stylu listy części.

6. Opcjonalnie, jeśli zachodzi potrzeba zapisania wszystkich zmian w liście części w globalnym Zestawieniu komponentów zespołu, kliknij prawym przyciskiem myszy listę części, a następnie kliknij Zapisz nadpisania elementów w Zestawieniu komponentów.

   Porada: aby przesunąć sztywno listę części w dokumencie rysunku, przesuń kursor na listę części i upewnij się, że do kursora dołączony jest następujący symbol . Przeciągnij ją do nowej pozycji i zwolnij przycisk myszy.

Opisz rysunki przewodów rurowych

Na karcie Opis rysunku programu Autodesk Inventor dostępny jest ten sam zestaw poleceń do opisywania rysunków, co w przypadku normalnych rysunków programu Inventor. Przykładowo, wstaw numery pozycji i symbole, aby reprezentowały komponenty przewodów rurowych. Opcjonalnie można skorzystać z karty Zarządzanie panelu Style i standardy Edytor stylów, aby dostosować style i formaty.

Ponadto można odnieść się do informacji określonych w stylach przewodów rurowych oraz użyć ich do opisu widoków rysunku. Aby uzyskać szczegółowe instrukcje, zapoznaj się z sekcją Opisywanie rysunków przewodów rurowych za pomocą stylów przewodów rurowych.
