Korzystanie z poleceń Przesuń/Obróć 3D i Przekształcenie

Zmień położenie elementów szkicu 3D lub nieruchomych punktów konstrukcyjnych.

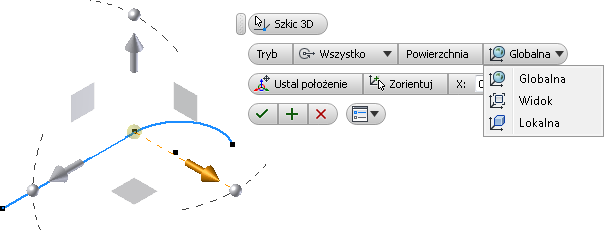

Zmiana położenia elementów szkicu za pomocą funkcji przekształcenia 3D

Uruchom polecenie Przekształcenie 3D, a następnie wybierz co najmniej jeden element szkicu 3D do edycji.

1. Kliknij kartę Szkic 3D panel Modyfikuj Przekształcenie 3D .

2. Opcjonalnie wybierz tryb przekształcania:

   • Wszystko. Dostępne są wszystkie manipulatory.
   • Przekształcenie. Dostępne są tylko manipulatory przekształcenia.
   • Obrót. Dostępne są tylko manipulatory obrotu.

3. Opcjonalnie wybierz tryb obszaru:

   • Globalne. Umożliwia określenie orientacji manipulatora względem początku modelu.
   • Widok. Umożliwia określenie orientacji manipulatora względem bieżącego widoku modelu.
   • Lokalne. Umożliwia określenie orientacji manipulatora względem wybranych obiektów.

4. Opcjonalnie wybierz opcję Ustal położenie, aby zmienić położenie układu.

5. Opcjonalnie wybierz polecenie Zorientuj, aby zmienić orientację układu.

6. Wprowadź dokładne wartości X, Y i Z lub wartości kątowe bądź wykonaj swobodne przeciągnięcie, aby przesunąć wybrany element.

7. Kliknij przycisk OK, aby zakończyć.

Zmiana położenia nieruchomego punktu konstrukcyjnego przy użyciu opcji Obrót/Przesunięcie 3D

Aby przesunąć nieruchomy punkt konstrukcyjny względem innego położenia, użyj opcji Przesuń tylko układ dostępnej w poleceniu Obrót/Przesunięcie 3D. Utwórz nieruchomy punkt, a następnie wykonaj następujące operacje:

1. Kliknij prawym przyciskiem myszy nieruchomy punkt konstrukcyjny w przeglądarce, a następnie wybierz polecenie Obróć/Przesuń 3D.
2. Kliknij, na przykład, grot osi X aby otworzyć okno dialogowe.
3. Kliknij prawym przyciskiem myszy, wybierz Przesuń tylko układ i przeciągnij układ osi do nowego położenia.
4. Naciśnij prawy przycisk myszy i wybierz Zastosuj. Punkt konstrukcyjny i układ zostaną rozdzielone.
5. Kliknij prawym przyciskiem myszy i wyłącz opcję Przesuń tylko układ, aby przesuwać i obracać punkt konstrukcyjny wraz z układem osi.
6. Kliknij trzon osi, na przykład osi Y lub Z i przeciągnij wokół wybranej osi. Układ osi obróci się razem z punktem konstrukcyjnym.
7. Naciśnij prawy przycisk myszy i wybierz Zastosuj.

Oprócz opcji menu kontekstowego dostępne są polecenia w oknie dialogowym Obrót/przesunięcie 3D.

Zmiana położenia i orientacji osi układu Obrót/Przesunięcie 3D

1. Kliknij prawym przyciskiem myszy nieruchomy punkt konstrukcyjny w przeglądarce, a następnie wybierz opcję Obróć/Przesuń 3D.

2. Kliknij na układzie osi, aby otworzyć okno dialogowe. Kliknij polecenie Zmień definicję wyrównania lub pozycji, a następnie:

   • Kliknij oś układu i wskaż krawędź, oś konstrukcyjną lub linię szkicu.
   • Kliknij płaszczyznę układu i wybierz powierzchnię lub płaszczyznę konstrukcyjną.
   • Kliknij sferę układu i wybierz wierzchołek, symetrię krawędzi, punkt konstrukcyjny lub punkt szkicu, aby zmienić jego położenie.
