Opcje zapisywania jako eksport — odniesienie

Nowości: 2022.2

Wspólne opcje zapisywania jako eksport

Włącz szkice

Wybierz tę opcję, aby dołączyć widoczne szkice do eksportowanego pliku.

Po zapisaniu pliku jako plik SAT szkice są przekształcane do plików SAT bez informacji dotyczących grupowania.

Opcje eksportowania do pliku CATIA V5 (*.CATPart, *.CATProduct)

Wersja

Wybierz wersję formatu pliku do eksportu.

Opcje eksportu plików IGES (*.igs, *.ige, *.iges)

Efektem eksportu do IGES może być:

• Geometria części, powierzchnie i model krawędziowy z brył.
• Powierzchnie bazowe są przypisane do oddzielnych warstw.
• Eksportowane są tylko widoczne powierzchnie modelu części.

Bryły wyjściowe jako

• Powierzchnie: model jest generowany jako zbiór powierzchni Nurbs.
• Bryły: model jest wyprowadzany jako bryła.
• Model krawędziowy: model jest generowany jako zbiór krawędzi.

Typ powierzchni

• IGES 143: powierzchnia ograniczona. Jest ona dokładniejsza matematycznie od starszego parametrycznego typu powierzchni.
• IGES 144: powierzchnia przycięta. Jest ona dostępna w przypadku systemów, które nie rozpoznają powierzchni ograniczonych lub jeśli występują problemy z konwersją.

Typ powierzchni bryły

• Analityczny: powierzchnie zachowują ich analityczne właściwości. Obsługiwanymi typami powierzchni są: płaska, rurowa, stożkowa, sferyczna i toroidalna.
• NURBS: opcji tej należy użyć, jeśli powierzchnie nie spełniają właściwości analitycznych.

Dokładność dopasowania splajnu

Dopuszczalny zakres wartości wynosi od 0.00001 cm do 0.001 cm. Mniejsza wartość umożliwia utworzenie dokładniejszego przybliżenia geometrii, lecz powoduje zwiększenie rozmiaru pliku. Wartość jest zachowywana w sesji bieżącej i następnych sesjach, dopóki nie zostanie zmieniona przez użytkownika. Wartość jest wyświetlana w jednostkach dokumentu.

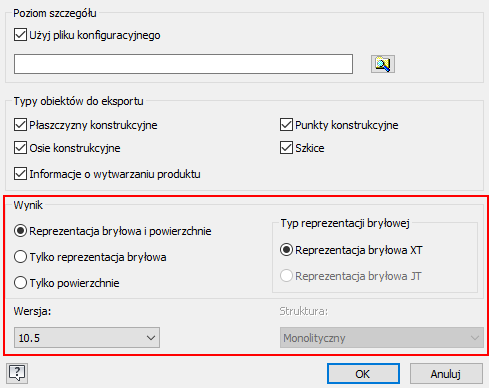

Opcje eksportu plików JT

Użyj pliku konfiguracyjnego

Zaznacz to pole wyboru, aby użyć wstępnie zdefiniowanego pliku zawierającego ustawienia eksportu dla sekcji Wynik. Za pomocą tego pliku można sterować poziomem szczegółów i innymi ustawieniami, jeśli domyślne opcje eksportu nie zapewniają oczekiwanych wyników. Można na przykład dostosować pomiarowe wartości poziomu szczegółu, które wpływają na większe elementy, i kątowe wartości poziomu szczegółu, które wpływają na mniejsze elementy.

Przykładowy plik CFG można znaleźć w katalogu [dysk]:\Users\Public\Documents\Autodesk\Inventor [wersja]\Samples\Translation\[język]

Plik konfiguracyjny obsługuje modyfikowanie następujących obszarów:

• Reprezentacja bryłowa i powierzchnie:
  • Reprezentacja bryłowa i powierzchnie: includeBrep = true, includeGeom = true
  • Tylko reprezentacja bryłowa: includeBrep = true, includeGeom = false
  • Tylko powierzchnie: includeBrep = false, includeGeom = true
• Typ reprezentacji bryłowej:
  • Reprezentacja bryłowa XT: autoXtBrep = true
  • Reprezentacja bryłowa JT: autoXtBrep = false. Uwaga: Typ Reprezentacja bryłowa JT wymaga wersji 10.2 lub starszej.
• Struktura: (opcja dostępna tylko dla zespołów)
  • MONOLITHIC: structureOption = "MONOLITHIC" Porada: zespół jest zapisany w jednym pliku JT.
  • PER_PART: structureOption = "PER_PART" Porada: hierarchia zespołów jest zapisana w jednym pliku JT, a każda część jest zapisana jako plik JT w podkatalogu.
  • FULL_SHATTER: structureOption = "FULL_SHATTER" Porada: każdy komponent zespołu jest zapisany jako unikatowy plik JT.
• Wersja: Na przykład wersja 8.0 jest zapisywana jako JtFileFormat = "80", wersja 10.5 jest zapisywana jako JtFileFormat = "105"

Informacje o wytwarzaniu produktu

Uwzględnia w eksportowanym pliku dane PMI, zazwyczaj informacje o wytwarzaniu dołączone do modelu 3D.

Wynik

Wybierz opcje wyniku.

Typ reprezentacji bryłowej

Jeśli wybrano wersję 10.3 i nowszą, reprezentacja bryłowa JT nie jest dostępna.

Wersja

Wybierz wersję formatu pliku do eksportu.

Struktura

Opcja dostępna tylko dla zespołów. Określa typ struktury i liczbę wygenerowanych plików, które mają zostać zastosowane do eksportowanego pliku. Zobacz opis każdego typu w poprzednich opcjach pliku konfiguracyjnego.

Opcje eksportu plików OBJ

Jednostki

Steruje jednostkami eksportowanego pliku OBJ.

• Jednostki źródłowe to jednostki określone w ustawieniach dokumentu części.
• Inne dostępne typy jednostek to: cal, stopa, centymetr, milimetr, metr i mikron.

Struktura

Opcje struktury nie są dostępne w przypadku drukowania w środowisku 3D.

• Jeden plik. Tworzy jeden plik zespołu. Kolory części są domyślnie eksportowane wraz z plikiem. Odznacz pole wyboru opcji Eksportuj kolory, aby zapisać wszystkie części w kolorach domyślnych.
• Jeden plik na wystąpienie części. Tworzy oddzielny plik w przypadku każdego komponentu uwzględnionego w eksporcie. Zachowuje oryginalne zależności z pliku zespołu. Opcja niedostępna dla pliku części.
• Jeden plik na wybór. Tworzy oddzielny plik w przypadku każdego z wybranego korpusu bryłowego lub komponentu. W zespołach, zawiera w wyborze tylko plik macierzysty. Niedostępne w przypadku zespołów, jeśli w oknie dialogowym Wysyłanie do usługi drukowania przestrzennego wybrano opcję Wszystkie widoczne. Dostępne dla części tylko w przypadku wybrania opcji Wybrano.

Rozdzielczość

Steruje rozdzielczością, która zostanie użyta przy eksporcie modelu. Ustala wcześniej ustawione procentowe wartości dla suwaków w opcjach, które sterują mozaikowaniem eksportowanych plików.

• Wysoki: w parametrach wykorzystywane są wysokie, wcześniej ustawione wartości procentowe. Dla odchyłki powierzchni, maksymalnej długości krawędzi lub współczynnika proporcji, w przypadku zmiany wartości wybór zostaje usunięty.
• Średni: w parametrach wykorzystywane są średnie, wcześniej ustawione wartości procentowe.
• Niski: w parametrach wykorzystywane są niskie, wcześniej ustawione wartości procentowe.
• Niestandardowe: określa wartości zdefiniowane przez użytkownika. Uwaga: W powyższym przypadku ustawienie tolerancji, które jest zbyt wąskie, może spowodować powstanie nadmiernej liczby płaszczyzn i wyczerpanie pamięci. W tym przypadku operacja może się nie udać.
• BREP (domyślny): generuje reprezentację bryłową składająca się z powierzchni, krawędzi i wierzchołków.

Odchylenie powierzchni

Steruje maksymalną odległością między krawędziami płaszczyzn a krawędziami powierzchni. Określa parametr odchyłki powierzchni użyty podczas mozaikowania. Jeśli przestawisz suwak, rozdzielczość zmieni się na niestandardową.

Odchylenie normalnej

Steruje maksymalnym kątem między wektorami normalnymi powierzchni. Określa parametr normalnej odchyłki, która ma być użyta podczas mozaikowania. Jeśli przestawisz suwak, rozdzielczość zmieni się na niestandardową.

Maksymalna długość krawędzi

Określa maksymalną odległość między liniami siatki, które są umieszczone na powierzchni podczas mozaikowania. Określa maksymalny parametr długości krawędzi, jaki zostanie użyty podczas mozaikowania. Jeśli przestawisz suwak, rozdzielczość zmieni się na niestandardową.

Współczynnik proporcji

Steruje współczynnikiem pomiędzy wysokością i szerokością powierzchni. Określa parametr współczynnika proporcji, który ma być użyty podczas mozaikowania. Jeśli przestawisz suwak, rozdzielczość zmieni się na niestandardową.

Opcje eksportu do binarnego lub tekstowego pliku programu Parasolid (*.x_b, *.x_t)

Wersja

Wybierz wersję formatu pliku do eksportu.

Opcje eksportu do pliku programu Pro/ENGINEER (*.g, *.neu)

Wersja

Wybierz wersję formatu pliku do eksportu. Ta opcja dostępna jest tylko w przypadku plików Granite (.g). Opcja ta jest niedostępna dla eksportu do plików Pro/ENGINEER Neutral (.neu).

Opcje eksportu plików SAT (*.sat)

Wersja SAT

Wybierz wersję formatu pliku do eksportu.

Opcje eksportu plików STEP (*.stp, *.ste, *.step)

Aby uzyskać optymalne wyniki: Podczas przenoszenia plików za pomocą formatu STEP należy zachować ten sam protokół, opcje, nazwę pliku itp. Dotyczy to sytuacji przenoszenia plików STEP między macierzystym produktem i programem Inventor.

Podczas zapisu zespołu jako pliku STEP, zespół i wszystkie odnośniki części są zapisywane w osobnych plikach. Wyglądy części programu Autodesk Inventor są przekształcane w przypadku eksportowanych brył STEP w kolory RGB.

Protokół aplikacji

• 203: Projekty o nadzorowanej konfiguracji

• 214: Projekty motoryzacyjne

• 242: Zarządzane projektowanie techniczne 3D na podstawie modelu. Obejmuje informacje o wytwarzaniu produktu (Inventor MBD/3DA).

  Uwaga: Format STEP AP 242 nie jest dostępny dla zespołów.

Dokładność dopasowania splajnu

Dopuszczalny zakres wartości wynosi od 0.00001 cm do 0.001 cm. Można zmienić tę wartość, używając tylko jednostki cm. Mniejsza wartość umożliwia utworzenie dokładniejszego przybliżenia geometrii, lecz powoduje zwiększenie rozmiaru pliku. Wartość jest zachowywana w sesji bieżącej i następnych sesjach, dopóki nie zostanie zmieniona przez użytkownika.

Opcje eksportu plików STL

Format

• Opcja Binarne zapisuje plik jako zakodowany plik komputerowy, który jest odczytywany tylko przez oprogramowanie.
• Opcja ASCII zapisuje plik jako plik tekstowy, który można edytować i odczytać w innym narzędziu, np. Notatniku.

Jednostki

Określa jednostki eksportowanego pliku STL.

• Jednostki źródłowe to jednostki określone w ustawieniach dokumentu części.
• Inne dostępne typy jednostek to: cal, stopa, centymetr, milimetr, metr i mikron.

Struktura

Opcje struktury nie są dostępne w przypadku drukowania w środowisku 3D.

• Jeden plik. Tworzy jeden plik zespołu. Kolory części są domyślnie eksportowane wraz z plikiem. Odznacz pole wyboru opcji Eksportuj kolory, aby zapisać wszystkie części w kolorach domyślnych. Jeden plik na wystąpienie części. Tworzy oddzielny plik w przypadku każdego komponentu uwzględnionego w eksporcie. Zachowuje oryginalne: zależności z pliku zespołu. Opcja niedostępna dla pliku części.
• Jeden plik na wybór. Tworzy oddzielny plik w przypadku każdego z wybranego korpusu bryłowego lub komponentu. W zespołach, zawiera w wyborze tylko plik macierzysty. Niedostępne w przypadku zespołów, jeśli w oknie dialogowym Wysyłanie do usługi drukowania przestrzennego wybrano opcję Wszystkie widoczne. Dostępne dla części tylko w przypadku wybrania opcji Wybrano.

Rozdzielczość

Steruje rozdzielczością, która zostanie użyta przy eksporcie modelu. Ustala wcześniej ustawione procentowe wartości dla suwaków w opcjach, które sterują mozaikowaniem eksportowanych plików.

• Wysoki: w parametrach wykorzystywane są wysokie, wcześniej ustawione wartości procentowe. Dla odchyłki powierzchni, maksymalnej długości krawędzi lub współczynnika proporcji, w przypadku zmiany wartości wybór zostaje usunięty.
• Średni: w parametrach wykorzystywane są średnie, wcześniej ustawione wartości procentowe.
• Niski: w parametrach wykorzystywane są niskie, wcześniej ustawione wartości procentowe.
• Niestandardowe: określa wartości zdefiniowane przez użytkownika. Uwaga: W powyższym przypadku ustawienie tolerancji, które jest zbyt wąskie, może spowodować powstanie nadmiernej liczby płaszczyzn i wyczerpanie pamięci. W tym przypadku operacja może się nie udać.
• BREP (domyślny): generuje reprezentację bryłową składająca się z powierzchni, krawędzi i wierzchołków. Jest to operacja domyślna.

Odchylenie powierzchni

Steruje maksymalną odległością między krawędziami płaszczyzn a krawędziami powierzchni. Określa parametr odchyłki powierzchni użyty podczas mozaikowania. Jeśli przestawisz suwak, rozdzielczość zmieni się na niestandardową.

Odchylenie normalnej

Steruje maksymalnym kątem między wektorami normalnymi powierzchni. Określa parametr normalnej odchyłki, która ma być użyta podczas mozaikowania. Jeśli przestawisz suwak, rozdzielczość zmieni się na niestandardową.

Maksymalna długość krawędzi

Określa maksymalną odległość między liniami siatki, które są umieszczone na powierzchni podczas mozaikowania. Określa maksymalny parametr długości krawędzi, jaki zostanie użyty podczas mozaikowania. Jeśli przestawisz suwak, rozdzielczość zmieni się na niestandardową.

Współczynnik proporcji

Steruje współczynnikiem pomiędzy wysokością i szerokością powierzchni. Określa parametr współczynnika proporcji, który ma być użyty podczas mozaikowania. Jeśli przestawisz suwak, rozdzielczość zmieni się na niestandardową.
