Edycja regionów (Opcje Napraw i Konstrukcja)

W niektórych przypadkach przekształcany obszar może wymagać edycji. Oto powody:

• Niepoprawny kierunek ucięcia w konwertowanej powierzchni.
• Pętla, która powinna być krawędzią zewnętrzną, jest używana jako krawędź wewnętrzna.
• Naturalna granica powierzchni jest używana jako krawędź zewnętrzna.
• Powierzchnia zawiera otwór, który musi być usunięty.
• Region zawiera samoprzecinającą się pętlę.

Na powierzchniach mogą być naprawiane regiony wewnętrzne i zewnętrzne. W strukturze mogą być naprawiane tylko regiony wewnętrzne.

1. Otwórz plik zawierający geometrię powierzchni i wprowadź środowisko naprawcze lub konstrukcyjne.

2. Wykonaj jedną z poniższych czynności na wstążce:

   • Kliknij kartę Napraw panel Zmień Edycja regionów.
   • Kliknij kartę Konstrukcja panel Powierzchnia Edycja regionów.

3. Wskaż w oknie graficznym powierzchnię do naprawy. Wybrana powierzchnia zostanie wyróżniona.

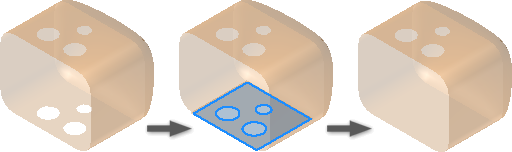

4. Wybierz na powierzchni regiony do zachowania. Wypełnione otwory nie są płaskie, lecz są zgodne z konturami podstawowej powierzchni.

5. Kliknij przycisk Gotowe. Wybrane regiony będą utrzymywane do chwili usunięcia niewybranych regionów i niepotrzebnych pętli.
