Edycja opisu otworu
Można odpowiednio zmienić tekst, wymiary lub symbole.
W oknie graficznym kliknij prawym przyciskiem myszy opis otworu i wybierz polecenie Edycja opisu otworu.
W oknie dialogowym Edycja opisu otworu edytuj tekst opisu otworu i inne właściwości:
- Wybierz polecenie Użyj domyślnego, aby użyć domyślnego formatu opisu otworu.
- Można także wybrać opcję Otwór gwintowany, aby wyświetlić domyślny format opisu otworu gwintowanego w polu edycji.
- Wybierz polecenie Jednostki części, aby użyć jednostek modelu. Odznacz pole wyboru, aby użyć jednostek miary określonych w stylu wymiarowania.
- W razie potrzeby dodaj tekst piętrowy. Aby uzyskać więcej informacji, zobacz temat Umieszczanie tekstu piętrowo na rysunku. Wpisz prawidłową sekwencję umieszczania piętrowego, wybierz ją, kliknij prawym przyciskiem myszy i wybierz polecenie Piętrowo. Jeśli została włączona opcja automatycznego umieszczania piętrowego, ułamki z odpowiednim wywołaniem po znaku neutralnym są automatycznie umieszczane piętrowo podczas ich wpisywania.
- Aby dodać informacje tolerancji do wartości włączonych do opisu otworu lub nadpisać ustawienia dokładności, kliknij opcję Ustawienia dokładności/tolerancji.
- Aby utworzyć niestandardową konfigurację opisu ilości (właściwość QTYNOTE), kliknij polecenie Edycja opisu ilości.
Edytuj tekst opisu otworu w polu edycji. W części Wartości i symbole, kliknij wartość otworu lub symbol, aby dodać odpowiadającą właściwość do tekstu opisu otworu.
Kliknij przycisk OK, aby zapisać zmiany i zamknąć okno dialogowe Edycja opisu otworu.
Ukrywanie wartości w opisie otworu lub gwintu
Można ukryć wymiary opisu oraz dowolne symbole, wartości oraz tekst dodany do opisu otworu przez styl wymiarowania.
W oknie graficznym kliknij prawym przyciskiem myszy opis otworu, a następnie wybierz polecenie Ukryj wartość.
Aby przywrócić widoczność, kliknij prawym przyciskiem myszy opis otworu, a następnie odznacz pole wyboru Ukryj wartość.
Wyświetlanie i ukrywanie dodatkowych wymiarów jednostki

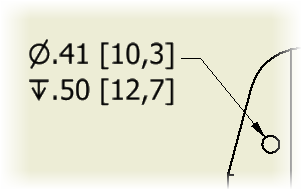

W opisach otworów można wyświetlać wartości zarówno w jednostkach podstawowych, jak i dodatkowych. Aby zmienić ustawienia, należy użyć opcji edycji stylu wymiaru.
Wybierz opcję Grupuj razem podwójne wartości, aby użyć umieszczenia podwójnych wymiarów sąsiadująco w opisach otworów.
Zmiana kształtu otworu i serii dla opisu otworu zgodnego z normą DIN
Po użyciu standardowych rozmiarów mocowania podczas dodawania pogłębienia czołowego lub pogłębienia stożkowego otworów w modelu opisy otworów będą zawierały kształt otworu i informacje o serii otworu, jeżeli standardowym stylem opisu otworu jest DIN. Można zmienić kształt otworu i serię.
W oknie graficznym kliknij prawym przyciskiem myszy opis otworu, a następnie wybierz polecenie Kształt otworu lub Seria otworu.
Aby ją wybrać, kliknij żądany kształt lub serię.
