Projektowanie krzywek walcowych

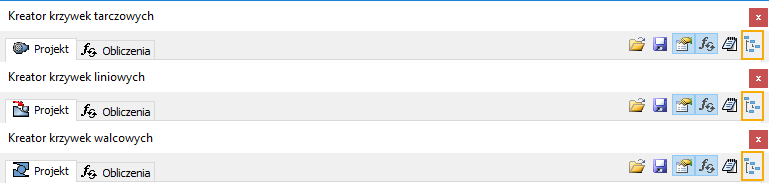

Domyślnie części są tworzone na poziomie głównym zespołu . W celu utworzenia części w podzespole, kliknij przełącznik.

Wstaw krzywki walcowe

Na wstążce kliknij kartę Projekt panel Przeniesienie napędu Krzywka walcowa . Na karcie Projekt: W polu grupy Krzywka z listy rozwijanej wybierz opcję Komponent. Aktywne są polecenia Powierzchnia walcowa i Płaszczyzna początkowa. W przypadku wyboru opcji Brak modelu do zespołu wstawiane jest tylko obliczenie. W takim przypadku polecenia Powierzchnia walcowa i Płaszczyzna początkowa są niedostępne. W zespole wybierz powierzchnię walcową i płaszczyznę początkową, aby określić umieszczenie komponentu. Polecenia Powierzchnia walcowa i Płaszczyzna początkowa są niedostępne zgodnie z ustawieniami domyślnymi. Wprowadź wartość promienia podstawowego i szerokości krzywki. Aby wyświetlić przegląd krzywki walcowej, należy kliknąć opcję Przegląd... . W oknie grupy Popychacz wprowadź wartości promienia wałka i kąta mimośrodowości. Kąt mimośrodowości odpowiada kątowi pomiędzy kierunkiem ruchu popychacza a osią krzywki. W polu grupy Aktualny segment wybierz aktualny segment. Wyboru można także dokonać, klikając na obszarze wykresu i wprowadzając wartości wykresu. Uwaga: aby usunąć segmenty kliknij przycisk Dodaj po, Usuń lub Dodaj przed. Z listy rozwijanej wybierz typ ruchu. Własny ruch można dodać po kliknięciu przycisku Plus (Dodaj) i określeniu nazwy i wartości ruchu w oknie dialogowym Dodaj ruch. Nowy ruch zostanie dodany do listy ruchów. Aby usunąć dowolny ruch z listy kliknij przycisk Minus (Usuń). (Opcjonalnie) Kliknij przycisk Więcej w prawym dolnym rogu karty Projekt, aby ustawić dodatkowe opcje projektu krzywki. (Opcjonalnie) Kliknij przycisk Zapisz do pliku znajdujący się nad obszarem wykresu, aby zapisać dane wykresu w pliku tekstowym. (Opcjonalnie) Kliknij przycisk Wyniki w prawym górnym rogu karty Projekt lub Obliczenia, aby otworzyć raport w formacie HTML. Kliknij przycisk OK. Uwaga: aby wykonać obliczenia i kontrolę wytrzymałości, przełącz na kartę Obliczenia. Obliczenie jest wykonywane po kliknięciu przycisku Oblicz.

Wstawienie obliczeń

Na wstążce kliknij kartę Projekt panel Przeniesienie napędu Krzywka walcowa . Na karcie Projekt: W obszarze Krzywka z listy rozwijanej wybierz opcję Brak modelu i wprowadź wartość promienia podstawowego oraz szerokości krzywki. W obszarze Popychacz wprowadź wartości dla popychacza. W obszarze Aktualny segment wybierz aktualny segment. Wyboru można także dokonać, klikając na obszarze wykresu i wprowadzając wartości wykresu. Uwaga: aby usunąć segmenty kliknij przycisk Dodaj po, Usuń lub Dodaj przed. Z listy rozwijanej wybierz typ ruchu. Własny ruch można dodać po kliknięciu przycisku Plus (Dodaj) i określeniu nazwy, i wartości ruchu w oknie dialogowym Dodaj ruch. Nowy ruch zostanie dodany do listy ruchów. Aby usunąć dowolny ruch z listy kliknij przycisk Minus (Usuń). (Opcjonalnie) Kliknij przycisk Więcej w prawym dolnym rogu karty Projekt, aby ustawić dodatkowe opcje projektu krzywki. Kliknij przycisk OK. Uwaga: aby wykonać obliczenia i kontrolę wytrzymałości, przełącz na kartę Obliczenia. Obliczenie jest wykonywane po kliknięciu przycisku Oblicz.

Obliczanie krzywki walcowej

Na wstążce kliknij kartę Projekt panel Przeniesienie napędu Krzywka walcowa . Na karcie Projekt: W obszarze Krzywka wybierz typ krzywki do wstawienia (Komponent, Brak modelu). Wstaw wartości dla krzywki i popychacza oraz dla segmentów krzywki. Przełącz do karty Obliczenia: Podaj wartości obliczeń. Wartości i jednostki można bezpośrednio zmieniać w polach edycji. Kliknij przycisk Obliczenia, aby rozpocząć obliczanie. Wyniki obliczeń są wyświetlanie w obszarze Wyniki. Wartości wejściowe, których przeliczenie nie powiodło się, są wyświetlane na czerwono (nie odpowiadają one innym wprowadzonym wartościom lub kryteriom obliczenia). Raporty z obliczeń wyświetlane są w obszarze Podsumowanie wiadomości. Obszar ten wyświetlany jest po kliknięciu znaku >> w prawej dolnej części karty Obliczenia. (Opcjonalnie) Kliknij przycisk Zapisz do pliku znajdujący się na karcie Projekt nad obszarem wykresu, aby zapisać dane wykresu w pliku tekstowym. (Opcjonalnie) Kliknij przycisk Wyniki w prawym górnym rogu, aby otworzyć raport w formacie HTML. Jeśli obliczenia wskazują na zgodność projektu, kliknij przycisk OK.

Edytuj krzywki walcowe

Otwórz zespół programu Autodesk Inventor zawierający wcześniej wstawioną krzywkę walcową Design Accelerator. Wybierz krzywkę walcową, kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe, i wybierz opcję Edycja przy użyciu Design Accelerator. Edytuj krzywkę. Można zmienić typ krzywki (Komponent, Brak modelu) lub przeliczyć wartości. Jeśli zmieniono wartości obliczeń, należy kliknąć przycisk Oblicz, aby sprawdzić kontrolę wytrzymałości i obliczenia geometrii. Wyniki obliczeń są wyświetlanie w obszarze Wyniki. Wartości wejściowe, których przeliczenie nie powiodło się, są wyświetlane na czerwono (nie odpowiadają one innym wprowadzonym wartościom lub kryteriom obliczenia). Raporty z obliczeń wyświetlane są w obszarze Podsumowanie wiadomości. Obszar ten wyświetlany jest po kliknięciu znaku >> w prawej dolnej części karty Obliczenia. Kliknij przycisk OK.
