Tworzenie i edycja rzutu pomocniczego

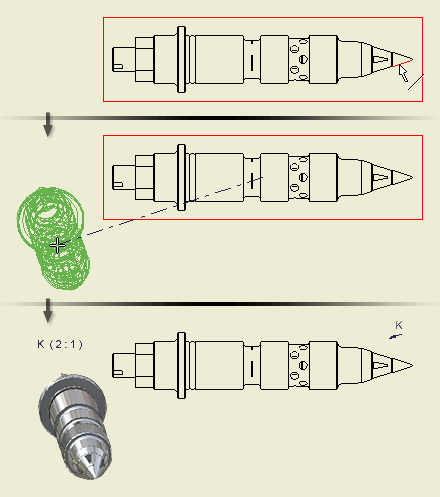

W celu utworzenia rzutu pomocniczego należy wykonać rzutowanie od krawędzi lub linii w widoku macierzystym.

Tworzenie i edycja rzutu pomocniczego

Można umieścić widok tylko z wyrównaniem prostopadłym lub równoległym do wybranej krawędzi lub linii.

Aby utworzyć rzut pomocniczy od linii rzutowania, która leży poza geometrią widoku, można użyć przekroju.

Domyślny styl opisów rzutu pomocniczego jest ustawiany w Edytorze stylów i standardów.

1. Na wstążce kliknij kartę Wstaw widoki panel Tworzenie Pomocniczy .

2. Wybierz istniejący widok jako widok macierzysty.

3. W oknie dialogowym Rzut pomocniczy ustaw skalę, styl wyświetlania oraz etykietę widoku lub zaakceptuj bieżące ustawienia.

4. (Opcjonalnie) Kliknij ikonę, aby określić styl wyświetlania rzutu:

   • Wyświetla linie ukryte.
   • Usuwa linie ukryte.
   • Określa renderowanie cieniowane.

5. Wybierz krawędź lub linię, od której ma być rzutowany widok.

6. Przesuń podgląd w odpowiednie miejsce i kliknij w oknie graficznym, aby umieścić widok lub kliknij przycisk OK w oknie dialogowym Rzut pomocniczy.
