Praca z plikami części nowszymi o rok

Można utworzyć odniesienie do pliku części, który jest o rok nowszy niż wersja, na której pracujesz.

Aby utworzyć odniesienie do pliku, który jest o rok starszy niż wersja, na której pracujesz, wymagane jest posiadanie zainstalowanych najnowszych aktualizacji. Aktualizacje można pobrać za pośrednictwem Aplikacji na pulpit firmy Autodesk lub ze strony https://manage.autodesk.com. Aktualizacje nie będą dostępne dla starszych wersji programu Inventor, które nie są już obsługiwane.

Umieszczanie pliku części nowszego o rok

Ten proces umożliwia utworzenie odniesienia do nowszej wersji pliku części w pliku zespołu.

1. Umieść nowszą wersję pliku części w pliku zespołu: w pliku zespołu, na wstążce kliknij kartę Złóż panel Komponent Wstaw.

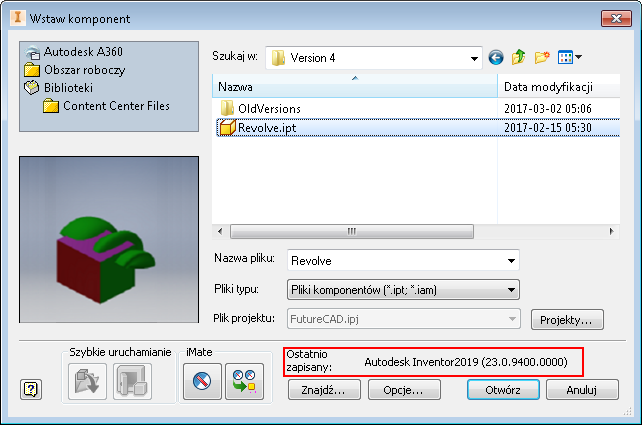

2. Odszukaj i wybierz nowszy plik części (.ipt) do umieszczenia. Zostanie wyświetlona wersja programu Inventor, w której plik został ostatnio zapisany.



3. Opcjonalnie kliknij przycisk Opcje, aby otworzyć okno dialogowe Opcje pliku, i określ reprezentację widoku projektu. Kliknij przycisk OK.

4. W oknie dialogowym Wstaw komponent kliknij przycisk Otwórz. Zostaną utworzone korpusy bryłowe i powierzchniowe.

   Można umieścić wiele wystąpień w zależności od potrzeb.

Wynikowy plik

• W przeglądarce zostanie wyświetlone odniesienie do nowszego pliku.



• Można zmienić reprezentację umieszczonego nowszego pliku za pomocą opcji Edytuj reprezentację dostępnej po kliknięciu prawym przyciskiem myszy węzła przeglądarki.

• Umieszczony nowszy plik można zastąpić innym komponentem z węzła przeglądarki za pomocą opcji menu kontekstowego Komponent Zamień wszystko. Zastępowanie komponentów nowszym plikiem nie jest obsługiwane.

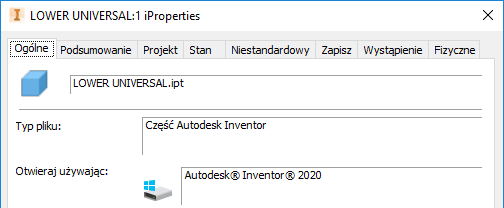

• Właściwości iProperty nowszych części są dostępne.



• Plik zespołu można zapisać i ponownie otworzyć w dowolnej instalacji programu Inventor o tej samej wersji.

Otwieranie lub wyprowadzanie pliku części nowszego o rok

Ten proces umożliwia utworzenie odniesienia do nowszej o rok wersji pliku części programu Inventor w pliku części.

1. Wykonaj jedną z poniższych czynności:

   • Plik Otwórz.
   • W pliku części: na wstążce kliknij kartę Zarządzanie panel Wstaw Wyprowadź .

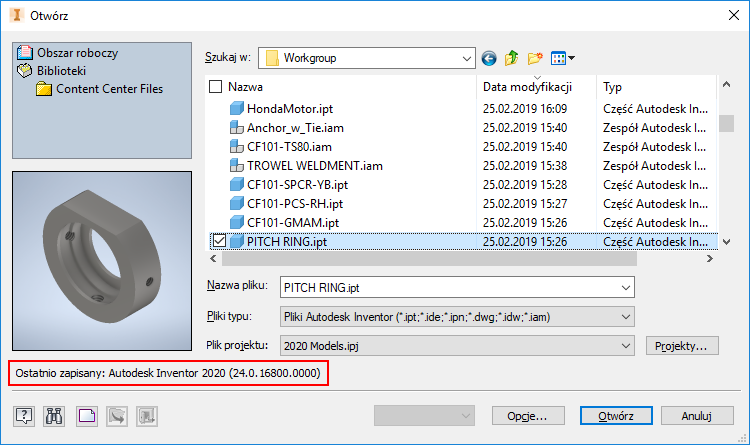

2. Odszukaj i wybierz nowszy plik części (.ipt) do otwarcia.



3. Opcjonalnie kliknij przycisk Opcje, aby otworzyć okno dialogowe Opcje pliku, i określ reprezentację widoku projektu, a następnie kliknij przycisk OK.

4. W oknie dialogowym Otwieranie pliku kliknij przycisk Otwórz. Zostaną utworzone korpusy bryłowe i powierzchniowe.

5. W oknie dialogowym Część pochodna można uwzględnić lub wykluczyć korpusy bryłowe i powierzchniowe.

6. Aby zapisać zmiany, kliknij przycisk Zastosuj.

Wynikowy plik

• W przeglądarce zostanie wyświetlone odniesienie do nowszego pliku.



• Część pochodna jest dostępna do edycji.

• Plik części można zapisać i ponownie otworzyć w dowolnej instalacji programu Inventor o tej samej wersji.
