Można usunąć zdefiniowany obszar materiału celem odsłonięcia niewidocznych elementów istniejącego widoku rysunkowego.
Nowości: 2023.1, 2023.2, 2025.2

Tworzenie wyrwania:
Wybierz istniejący widok lub umieść widok na rysunku.
Wyrwania wymagają skojarzonego szkicu z co najmniej jednym zamkniętym profilem do zdefiniowania obwiedni obszaru wyrwania. Poniżej opisano, co się dzieje, jeśli:
Obwiednia jest wybierana automatycznie, chyba że z widokiem skojarzonych jest wiele nieużywanych szkiców, należy wtedy wybrać jeden z nich.
Określ głębokość wyrwania. Głębię obszaru wyrwania można określić z poziomu punktu w modelu w szkicu skojarzonym z rzutem, korzystając z otworu w widoku lub za pomocą głębokości części.

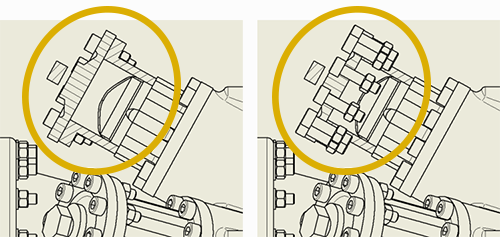

Określ preferencje dotyczące wyświetlania. Aby wyświetlić komponenty znajdujące się wewnątrz odciętej objętości, wybierz opcję Komponenty w przekroju.

Kliknij przycisk OK.
Aktywny standard oraz styl kreskowania przypisane do obiektu Kreskowania przekroju w Domyślnych parametrach obiektów określają domyślne kreskowanie w widokach wyrwania.
Można określić punkt początkowy obszaru wyrwania i zmierzyć głębokość obszaru od tego punktu lub za pomocą geometrii na szkicu skojarzonym z rzutem zależnym.
Aby zdefiniować głębokość wyrwania, w przypadku określania od punktu w obszarze modelu należy utworzyć rzut z rzutu bazowego, utworzyć szkic skojarzony z rzutem i dodać geometrię.
Na wstążce kliknij kartę Wstaw widoki
panel Zmień
Wyrwanie
.
W oknie graficznym, wybierz widok kliknięciem, a następnie kliknij, aby wybrać zdefiniowaną granicę wyrwania.
W oknie dialogowym Wyrwanie kliknij menu rozwijane obok pola Typ głębokości i wybierz opcję Do szkicu, Od punktu lub Krawędzie ukryte. (W przypadku opcji Od punktu w polu Głębokość można wprowadzić liczbę). Należy pamiętać, że opcja Krawędzie ukryte jest aktywna tylko wtedy, gdy w widoku usunięto linie ukryte.
Kliknij strzałkę wyboru, a następnie kliknij w oknie graficznym, aby wybrać:
W przypadku tworzenia wyrwania z punktu w modelu w polu wartości Głębokość podaj głębokość wyrwania.
Głębokość wyrwania można określić, używając otworu w widoku albo co najmniej jednej części, które zostaną wyrwane z wybranego widoku celem odsłonięcia ukrytych części lub elementów. Głębokość jest zdefiniowana przez oś otworu lub głębokość części.
Na wstążce kliknij kartę Wstaw widoki
panel Zmień
Wyrwanie
.
W oknie graficznym, wybierz widok kliknięciem, a następnie kliknij, aby wybrać zdefiniowaną granicę wyrwania. Profil granicy musi znajdować się na szkicu skojarzonym z wybranym widokiem.
W oknie dialogowym Wyrwanie kliknij strzałkę obok pola Typ głębokości i wybierz opcję Do otworu lub Przez część.
Kliknij strzałkę wyboru, a następnie w oknie graficznym kliknij otwór lub część.
Po zdefiniowaniu widoku kliknij przycisk OK, aby go utworzyć.
