Ucinanie lub przerywanie przecinających się powierzchni (opcje Napraw i Konstrukcja)

Należy użyć narzędzia Przetnij powierzchnie, aby przyciąć lub przerwać przecinające się powierzchnie. Należy użyć narzędzia w połączeniu z Wydłuż powierzchnie, aby być pewnym że powierzchnie się przecinają.

1. Otwórz plik zawierający powierzchnie i wprowadź środowisko naprawcze lub konstrukcyjne.

2. Wykonaj jedną z poniższych czynności na wstążce:

   • Kliknij kartę Napraw panel Zmień Przetnij powierzchnie.
   • Kliknij kartę Konstrukcja panel Powierzchnia Przetnij powierzchnie.

3. Wybierz powierzchnie za pomocą jednej z poniższych dwóch metod:

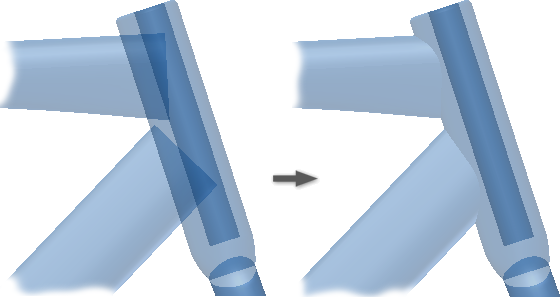

   • Utnij. Kliknij przycisk Utnij i wybierz dwie przecinające się powierzchnie, sprawdzając, czy został wybrany obszar, który ma zostać zachowany. Płaszczyzny zostaną przycięte do miejsca przecięcia.
   • Przerwij. Kliknij przycisk Przerwij, a następnie wybierz dwie przecinające się płaszczyzny. Płaszczyzny zostaną rozdzielone w miejscu przecięcia. Wszystkie zostaną umieszczone w tej samej grupie przeglądarki.
   Uwaga: Jeśli więcej niż dwie płaszczyzny przecinają się, tylko dwie z nich zostaną w danej chwili przycięte.

4. Kontynuuj i kliknij Utnij lub Przytnij, a potem wybierz powierzchnie w oknie graficznym.

5. Po zakończeniu kliknij Gotowe.
