Dynamiczne zmienianie położenia segmentów i punktów trasy sztywnej

Kierunki i odległości dozwolone w dynamicznej edycji są zgodne w warunkami ustalonymi przez aktualny styl i dane połączenia. Kiedy zmiany dokonywane są na regionie automatycznej trasy, system automatycznie przelicza nowe rozwiązania dla trasy automatycznej. Do edycji punktów i segmentów trasy automatycznej należy używać następujących poleceń:

• Polecenie Przesuń segment, dla segmentów, które leżą na tej samej płaszczyźnie.
• Polecenie Edycja pozycji dla pośrednich punktów trasy skojarzonych z domyślnym łącznikiem złączki i dla pośrednich segmentów.
• Polecenie Przesuń węzeł dla pośrednich punktów trasy skojarzonych z domyślnym łącznikiem złączki.
• Polecenie Utnij/wydłuż rurę, dla wolnych, końcowych punktów trasy.

Szkicowane punkty trasy i segmenty są zazwyczaj edytowane poprzez umieszczanie wiązań geometrycznych i wiązań wymiarowych. Dana geometria trasy może się dynamicznie aktualizować do nowej orientacji i wymiarów, jeśli nie są one w pełni związane. Można również użyć narzędzia Obrót/przesunięcie 3D, aby ponownie zdefiniować pośrednie punkty trasy, oraz wolne punkty końcowe trasy.

Uwaga: można otrzymać bardziej dokładną odległość poprzez kontrolowanie dokładności wymiaru liniowego. Domyślna wartość dokładności wynosi 0,123. Aby zmienić bieżące ustawienie, kliknij kartę Narzędzia panel Opcje Ustawienia dokumentu kartę Jednostki i wybierz opcję z listy Dokładność wyświetlania wymiarów liniowych.

Przesuwanie z przybliżeniem pośrednich punktów trasy domyślnego łącznika (Przesuń węzeł)

1. Aktywuj trasę rury lub trasę rurki zawierającą region trasy automatycznej.
2. Na wstążce kliknij kartę Trasa panel Tworzenie Przesuń węzeł, a następnie przesuń odpowiedni punkt trasy skojarzony z domyślnym łącznikiem złączki lub prawym przyciskiem myszy kliknij punkt trasy i wybierz opcję Przesuń węzeł.
3. Zwolnij przycisk myszy, aby zakończyć przeciąganie.
4. Kliknij prawym przyciskiem myszy w oknie graficznym i wybierz Gotowe.
5. Ponownie kliknij prawym przyciskiem myszy i wybierz Zakończ edycję.

Dokładne przesuwanie pośrednich punktów trasy domyślnego łącznika (Edycja pozycji)

1. Aktywuj trasę rury lub rurki.

2. Kliknij prawym przyciskiem odpowiedni punkt trasy w przeglądarce Model lub w oknie graficznym i wybierz narzędzie Edycja pozycji.

3. Poprawne długości nowych pozycji na trasie zmieniają kolor na czerwony. Poprawne długości dla nowych pozycji są określane w stylu aktywnym przez minimalne i maksymalne długości segmentu.

4. Kliknij, aby ustanowić nową pozycję punktu trasy lub kliknij prawym przyciskiem myszy wewnątrz poprawnej długości na trasie, a następnie wybierz polecenie Wprowadź odległość:

   • Aby przyciąć segment, zatrzymaj kursor nad bieżącą długością trasy, a następnie wprowadź poprawne, dodatnie odsunięcie.
   • Aby wydłużyć segment, zatrzymaj kursor poza bieżącą długością trasy, a następnie wprowadź poprawne, dodatnie odsunięcie.

5. Kliknij prawym przyciskiem myszy i wybierz Koniec edycji.

Przesuwanie z przybliżeniem pośrednich segmentów trasy automatycznej (Przesuń segment)

1. Aktywuj trasę rury lub trasę rurki zawierającą region trasy automatycznej.

2. Na wstążce kliknij kartę Trasa panel Tworzenie Przesuń segment i przesuń odpowiedni segment w regionie trasy automatycznej lub kliknij segment prawym przyciskiem myszy i wybierz opcję Przesuń segment.

   Strzałka przybiera kolor czerwony, aby zaznaczyć kierunek przeciągania.

3. Zwolnij przycisk myszy, aby zakończyć przeciąganie.

4. Kliknij prawym przyciskiem myszy w oknie graficznym i wybierz Gotowe.

5. Ponownie kliknij prawym przyciskiem myszy i wybierz Zakończ edycję.

Dokładne przesuwanie pośrednich segmentów trasy automatycznej (Edycja pozycji)

1. Aktywuj trasę rury lub trasę rurki zawierającą region trasy automatycznej.

2. Kliknij prawym przyciskiem na odpowiedni segment pośredni w regionie trasy automatycznej i wybierz polecenie Edycja pozycji.

   Narzędzie Trasowanie prostopadłe 3D jest wyświetlone na wybranym segmencie, tak jak na następującym obrazku:



3. Aby określić dokładną odległość, wykonaj dowolną z poniższych czynności:

   • Kliknij prawym przyciskiem myszy oś i wybierz polecenie Wprowadź odległość, aby wprowadzić żądaną wartość.
   • Zatrzymaj kursor na osią i wprowadź wartość przy pomocy klawiatury, kiedy wyświetlony będzie zielony podgląd punktu trasy. Okno dialogowe Wprowadź odległość jest automatycznie pokazane i wyświetla wartość.
   • Przesuń kursor nad oś, poczekaj na wyświetlenie etykietki odległości, a następnie kliknij, aby ustanowić nowe położenie.

4. Jeśli dostępne są dodatkowe rozwiązania, pojawia się narzędzie Wybierz drugi, aby umożliwić przełączanie między rozwiązaniami. Kliknij środkowy obszar, aby dokonać wyboru. Możesz również w późniejszym czasie przełączyć rozwiązanie trasy automatycznej na alternatywne.

5. Kliknij prawym przyciskiem myszy w oknie graficznym i wybierz Koniec edycji.

Zdefiniuj pośrednie punkty trasy szkicowanej oraz swobodne końce trasy (Obróć/przesuń 3D)

Osie układu domyślnie odnoszą się do układu współrzędnych świata, ale mogą różnić się od kierunku trasy. W celu dokładnego określenia odległości X, Y, Z względem kierunku trasy, można ponownie zdefiniować wyrównanie osi do segmentu trasy.

1. Aktywuj trasę rury lub rurki.

2. Kliknij prawym przyciskiem myszy odpowiedni punkt trasy w przeglądarce modelu lub w oknie graficznym i wybierz Obróć/przesuń 3D.

3. Opcjonalnie kliknij narzędzie Zmień definicję wyrównania lub pozycji, kliknij oś układu, a następnie pobierz segment trasy.

   Oś układu narzędzia Obróć/przesuń 3D dopasowuje się odpowiednio do kierunku trasy.

4. Użyj swobodnego przenoszenia lub wprowadź dokładne wartości, aby przesunąć punkt trasy dokładnie lub z przybliżeniem.

5. Kliknij Zastosuj lub OK.

Użycie polecenia Przesuń segment do usuwania zbędnych segmentów w regionie trasy automatycznej

Polecenie Przesuń segment można użyć do usuwania niechcianych segmentów pośrednich w regionie trasy automatycznej, gdy przyległe segmenty są na tej samej płaszczyźnie i prostopadłe do siebie. Należy się upewnić się, że przesuwany odcinek nie pokrywa się z żadnym innym odcinkiem. W innym wypadku system automatycznie obliczy kształt trasy.

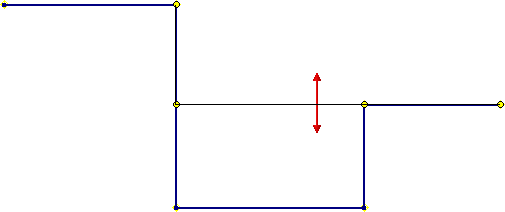

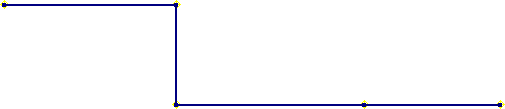

1. Aby usunąć niechciany segment w regionie trasy automatycznej, należy wybrać kartę Trasa panel Tworzenie Przesuń segment i przeciągać segment do momentu, w którym punkt trasy pokryje się z przyległymi punktami trasy.

   Jeśli naruszona jest minimalna długość dla stylu podczas przeciągania, to naruszający ją segment lub segmenty zmieniają kolor na czerwony. Dodatkowo czerwonymi literami wyświetlana jest etykieta z długością segmentu oraz komunikat **.



2. Zwolnij przycisk myszy, aby zakończyć przeciąganie.



3. Aby usunąć punkt trasy należy wykonać dowolną z poniższych czynności:

   • Kliknij prawym przyciskiem myszy punkt trasy i wybierz Usuń.
   • Wybierz kartę Trasa panel Tworzenie Przesuń węzeł, aby przeciągnąć punkt trasy, aż pokryje się z punktem przyległym.
