Dodawanie wymiarów rysunku do splajnów

Na wstążce kliknij kartę Opisz panel Wymiar Wymiar .
Kliknij prawym przyciskiem myszy panel graficzny i sprawdź, czy w menu kontekstowym Ustawienia zatrzasku wybrano opcję Min./maks. splajnu.
W panelu graficznym wybierz geometrię splajnu.
Umieść wskaźnik na splajnie. Można wybrać punkty końcowe oraz punkty minimum i maksimum dla wymiarów X i Y.

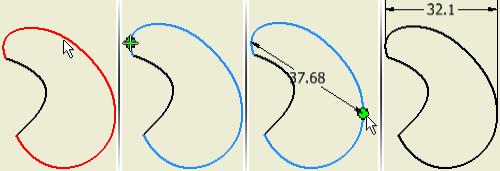

Wybierz punkty dla wymiaru i przesuń wskaźnik, aby umieścić wymiar. Kliknij, aby umieścić wymiar w żądanym położeniu.

Uwaga: Po zwymiarowaniu punktów splajnu, pierwszy wyświetlany wymiar może być wymiarem kątowym. Aby wyświetlić wymiar liniowy lub wyrównany, należy ponownie wybrać pierwszy wybrany punkt.

Dodawanie wymiarów do dowolnego punktu splajnów

Kliknij kartę Narzędzia panel Opcje Opcje aplikacji. Na karcie Szkic, w obszarze wyświetlania, sprawdź, czy opcja osi szkicu jest włączona.
Zapisz ustawienia i zamknij okno Opcje aplikacji.

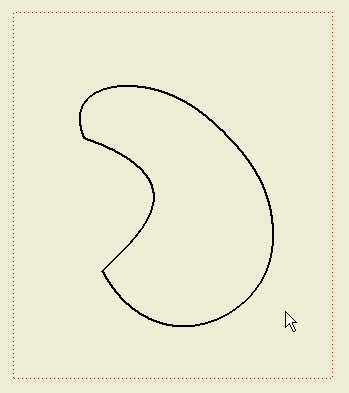

Zaznacz obszar w widoku rysunku, który zawiera geometrię splajnu do wymiarowania.
Na wstążce kliknij kartę Wstaw widoki panel Szkic Utwórz szkic.

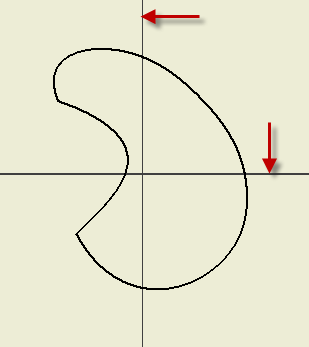

Jeśli opcja osi szkicu jest włączona, w widoku są wyświetlane linie osi szkicu, jak przedstawiono na poniższym rysunku. Jeśli linie nie są widoczne, należy ponownie wykonać ostatnie działanie.
Na wstążce kliknij kartę Szkic panel Tworzenie Rzutuj geometrię.
Wybierz geometrię splajnu do rzutowania. Kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, aby zakończyć.

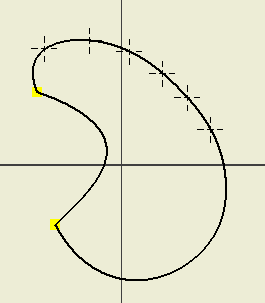

Kliknij kartę Szkic panel Tworzenie Punkt. Dodaj punkty do krzywej splajnu.

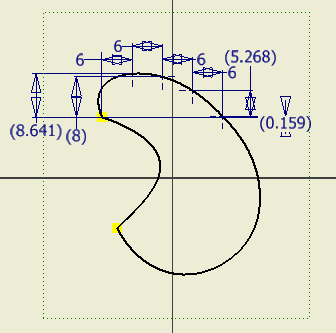

Kliknij kartę Szkic panel Wiązanie Wymiar Dodaj wymiary do punktów na krzywej splajnu.
Wybierz polecenie Zakończ, aby zamknąć okno. Wymiary szkicu nie są już wyświetlane.

Pobieranie wymiarów splajnu w szkicu

Kliknij prawym przyciskiem myszy rzutnię i wybierz polecenie Pobierz wymiary z menu kontekstowego.
W oknie Pobierz wymiary sprawdź, czy opcja Wybierz elementy jest włączona.
W przeglądarce rozwiń widok zawierający szkic i wybierz szkic.
W widoku wyświetlą się wymiary szkicu. W oknie wybierz opcję Wybierz wymiary i wybierz wymiary lub użyj okna przekroju, aby wybrać wiele wymiarów.
Kliknij przycisk Zastosuj lub OK po zakończeniu wprowadzania ustawień, aby zakończyć polecenie.
Zastosuj wymagane formatowanie wymiarów.
