Rozdarcie elementów konstrukcji blachowych

Niektóre projekty konstrukcji blachowych (na przykład kształty przejściowe utworzone za pomocą opcji funkcji Kołnierz wyciągnięty) utworzone z zamkniętych szkiców profilu należy rozedrzeć w celu ich rozwinięcia.

Element wycięcia również umożliwia utworzenie takiej przerwy, jednak element rozdarcia ma krawędzie normalne w stosunku do powierzchni wycięcia oraz udostępnia kilka opcji upraszczających tworzenie elementu.

Użytkownik może tworzyć rozdarcia na trzy sposoby:

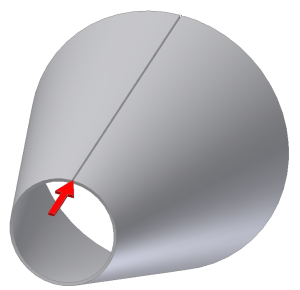

• W przypadku rozdarcia w jednym punkcie wykorzystywany jest pojedynczy punkt na krawędzi powierzchni. Wybrany punkt może być punktem środkowym na krawędzi, punktem końcowym na wierzchołku powierzchni, punktem konstrukcyjnym lub punktem szkicowanym z poprzednio utworzonego szkicu.

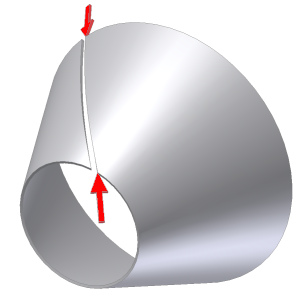

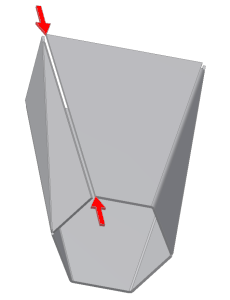

• W przypadku rozdarcia typu punkt do punktu wykorzystywane są punkty po przeciwnych stronach powierzchni w celu zdefiniowania początku i końca rozdarcia. Te dwa punkty mogą być punktami konstrukcyjnymi, punktami symetrii na krawędziach powierzchni, punktami końcowymi na wierzchołkach powierzchni lub punktami szkicowanymi z poprzednio utworzonego szkicu.



• Użycie funkcji rozdarcia zakresów powierzchni powoduje usunięcie wszystkich w pełni wybranych powierzchni (zwykle powierzchnia zagięcia). Elementu Rozdarcie zakresu powierzchni można też użyć w celu usunięcia małej powierzchni zagięcia powstałej w wyniku utworzenia elementu Kołnierz wyciągnięty za pomocą opcji Prasa krawędziowa.



Element rozdarcia można umieścić w dowolnym miejscu w historii elementu. Pojedynczy model konstrukcji blachowej może zawierać wiele elementów rozdarcia.

Rodzaje etykiet wyświetlanych w oknie dialogowym są uzależnione od wybranego typu rozdarcia.

1. Na wstążce kliknij kartę Konstrukcja blachowa panel Zmień Rozdarcie .
2. W oknie dialogowym Rozdarcie w menu rozwijanym Typ rozdarcia określ sposób utworzenia rozdarcia.
   • Jeden punkt. Tworzy rozdarcie na podstawie wybranego pojedynczego punktu.
   • Punkt-punkt. Tworzy rozdarcie na podstawie wybranego punktu początkowego i końcowego.
   • Rozszerzenie powierzchni. Usuwa wybraną powierzchnię, co pozwala zdefiniować rozdarcie.
3. Użyj polecenia Powierzchnia rozdarcia, aby wybrać powierzchnię modelu konstrukcji blachowej do rozdarcia.
4. W przypadku rozdarcia w pojedynczym punkcie lub rozdarcia typu punkt do punktu wykonaj jedną z poniższych czynności:
   • Dla rozdarcia w pojedynczym punkcie użyj opcji Punkt rozdarcia, a następnie wybierz punkt, który określa położenie rozdarcia.
   • Dla rozdarcia typu punkt-punkt użyj opcji Punkt początkowy, aby wybrać punkt początkowy, a następnie użyj opcji Punkt końcowy, aby określić punkt końcowy rozdarcia.
5. (Opcjonalnie) W przypadku rozdarcia w pojedynczym punkcie lub rozdarcia typu punkt-punkt w polu Wartość odstępu rozdarcia wprowadź wartość różną od wartości Wielk_odstępu.
6. (Opcjonalnie) W przypadku rozdarcia w pojedynczym punkcie lub rozdarcia typu punkt-punkt określ, czy odstęp rozdarcia będzie umieszczony w wybranym punkcie czy odsunięty w prawo bądź lewo.
   • Odwróć stronę lub . Odsuwa odstęp rozdarcia w stronę przeciwną względem wybranego punktu.
   • Obustronnie . Odsuwa odstęp rozdarcia w obie strony względem wybranego punktu.
