Kołnierz wyciągnięty można utworzyć, używając opcji matrycy lub prasy krawędziowej, a następnie edytować zagięcie i strefę gięcia.

Tworzenie kołnierza wyciągniętego w celu uzyskania efektu kształtowania za pomocą matrycy lub prasy krawędziowej

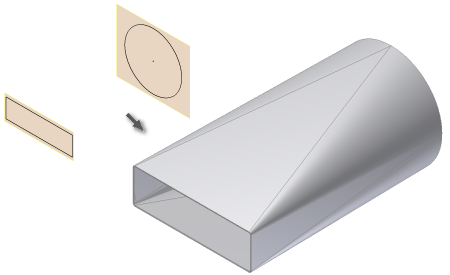

W przypadku kształtowania matrycą tworzone są gładkie, kształtowane matrycą przejścia z dwóch profilów szkicu.

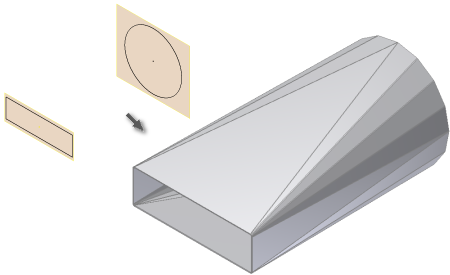

W przypadku działania prasy krawędziowej tworzony jest kształt przejściowy z powierzchni płaskiej i powierzchni zagięcia walcowego za pomocą dwóch profilów szkicu i odpowiednich opcji.

Jeśli wybrano opcję Włącz/wyłącz podgląd elementu, zostanie wyświetlony podgląd wyniku działania funkcji Kołnierz wyciągnięty.

Po utworzeniu elementu Kołnierz wyciągnięty przy użyciu opcji Okno matrycy lub Prasa krawędziowa nie można edytować opcji wyjścia elementu. Element można usunąć bez usuwania szkiców profilu i odtworzyć za pomocą alternatywnego typu danych wyjściowych.

1. Na wstążce kliknij kartę Konstrukcja blachowa panel Tworzenie Kołnierz wyciągnięty.

2. Kliknij Profil 1 , a następnie kliknij widoczną geometrię szkicu definiującą pierwszy profil wybranego kołnierza wyciągniętego.

3. Kliknij Profil 2 , a następnie kliknij widoczną geometrię szkicu definiującą drugi profil wybranego kołnierza wyciągniętego.

4. W przypadku wielu brył w danym pliku części, kliknij pole wyboru Bryły, aby wybrać składowy korpus bryłowy.

5. (Opcjonalnie) Jeśli bryła istnieje, kliknij opcję Nowa bryła, aby utworzyć nową bryłę.

6. (Opcjonalnie) Wykonaj jedną z następujących czynności:

   • Zaznacz pole wyboru Przyjmij ustawienia domyślne, aby połączyć grubość materiału i reguły z ustawieniem domyślnym.
   • Usuń zaznaczenie pola wyboru Przyjmij ustawienia domyślne i kliknij listę rozwijaną, aby wybrać unikatową grubość materiału i reguły ze wstępnie zdefiniowanej listy.

7. Na karcie Kształt w oknie dialogowym Kołnierz wyciągnięty wykonaj jedną z poniższych czynności:

   • Aby utworzyć kołnierz wyciągnięty uzyskany przez formowanie w matrycy, kliknij opcję Okno matrycy .

   • Aby utworzyć kołnierz wyciągnięty uzyskany przez użycie prasy krawędziowej, kliknij opcję Prasa krawędziowa .

     (Opcjonalnie) Zaznacz opcję Zbieżność, aby określić, że zagięcia spłaszczonych sekcji fasetowych zbiegają się w pobliżu punktu.

8. (Opcjonalnie) W przypadku opcji prasy krawędziowej wybierz inną opcję sterowania powierzchnią i wprowadź odpowiednią wartość sterującą.

   • A Tolerancja cięciwy. Określa maksymalną odległość od segmentu łukowego do cięciwy segmentu powierzchni.
   • B Kąt powierzchni. Określa maksymalny kąt do segmentu cięciwy w wierzchołku powierzchni płaszczyzny.
   • C Odległość powierzchni. Określa maksymalną szerokość powierzchni płaszczyzny (długość cięciwy) podczas podziału na składowe profilu łukowego.

9. (Opcjonalnie) Określ wartość promienia zagięcia i regułę rozwijania, które różnią się od aktywnej reguły konstrukcji blachowej.

Edycja zagięcia i strefy zagięcia w elemencie kołnierza wyciągniętego

Istnieje możliwość zmiany typu sterowania powierzchnią oraz parametru strefy gięcia w obrębie elementu kołnierza wyciągniętego.

Można także zmienić promień zagięcia i regułę rozwijania dla poszczególnych zagięć w wybranej strefie zagięcia kołnierza wyciągniętego.

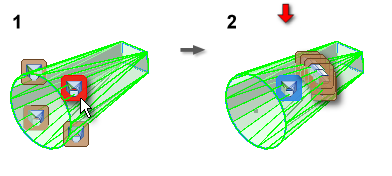

1. Kliknij prawym przyciskiem myszy zagięcie będące elementem potomnym kołnierza wyciągniętego, a następnie kliknij przycisk Edytuj zagięcia.
2. (Opcjonalnie) W celu edycji zagięcia kliknij znacznik Edycja zagięcia, a następnie określ inną wartość promienia zagięcia lub reguły rozwijania.
3. (Opcjonalnie) W celu edycji strefy zagięcia kliknij znacznik Edycja strefy zagięcia dostępny w strefie zagięcia, która zostanie poddana edycji, i zaznacz pole wyboru w oknie dialogowym Edycja strefy zagięcia. Wybierz inną opcję sterowania powierzchnią i wprowadź nową wartość, aby określić bezwzględną liczbę powierzchni.
