Praca z plikami zespołu nowszymi o rok

Można utworzyć odniesienie do pliku zespołu, który jest o rok nowszy niż wersja, na której pracujesz.

Aby utworzyć odniesienie do pliku, który jest o rok starszy niż wersja, na której pracujesz, wymagane jest posiadanie zainstalowanych najnowszych aktualizacji. Aktualizacje można pobrać za pośrednictwem Aplikacji na pulpit firmy Autodesk lub ze strony https://manage.autodesk.com. Aktualizacje nie będą dostępne dla starszych wersji programu Inventor, które nie są już obsługiwane.

Tworzenie odniesienia do pliku zespołu nowszego o rok

Ten proces umożliwia utworzenie odniesienia do nowszej wersji pliku zespołu.

1. Użyj polecenia Otwórz lub Wstaw, aby utworzyć odniesienie do nowszej wersji pliku zespołu:

   • Plik Otwórz.
   • W pliku zespołu, na wstążce kliknij kartę Złóż panel Komponent Wstaw.

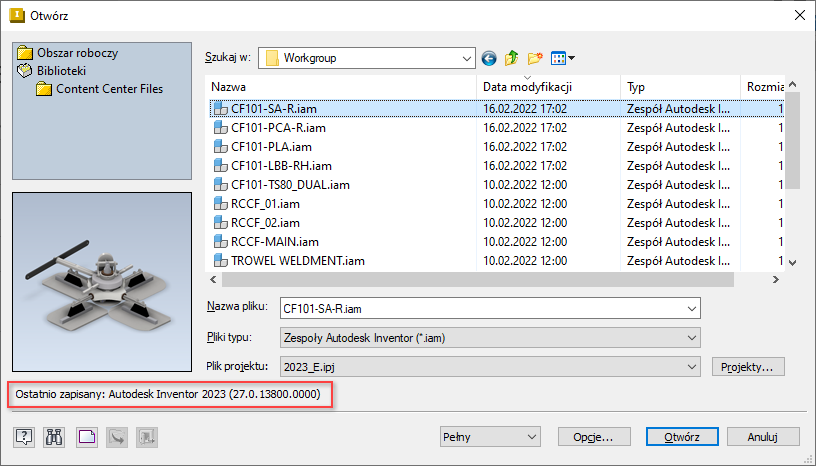

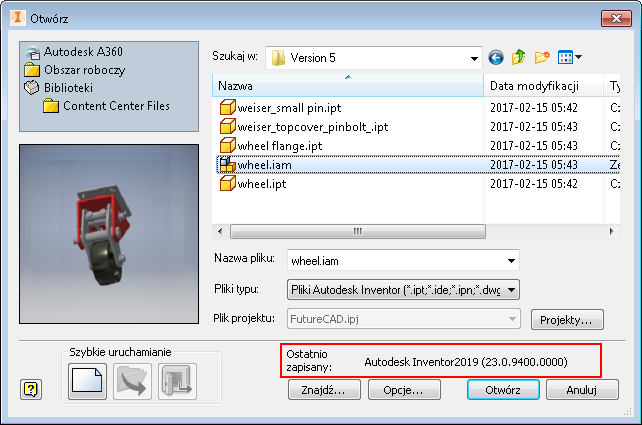

2. Odszukaj i wybierz nowszy plik zespołu (.iam), aby go otworzyć.



3. Opcjonalnie kliknij przycisk Opcje, aby otworzyć okno dialogowe Opcje pliku, i określ Widok projektu i Reprezentację pozycyjną. Kliknij przycisk OK.

4. W oknie dialogowym Wstaw komponent kliknij przycisk Otwórz. Zostaną utworzone korpusy bryłowe i powierzchniowe.

   Można umieścić wiele wystąpień w zależności od potrzeb.

Wynikowy plik

• W przeglądarce zostanie wyświetlone odniesienie do nowszego pliku. Węzły komponentu są inne niż natywnych komponentów programu Inventor.



• Można zmienić reprezentację umieszczonego nowszego pliku za pomocą opcji Edytuj reprezentację dostępnej po kliknięciu prawym przyciskiem myszy węzła przeglądarki.

• Umieszczony nowszy plik można zastąpić innym komponentem z węzła przeglądarki za pomocą opcji menu kontekstowego Komponent Zamień wszystko. Zastępowanie komponentów nowszym plikiem nie jest obsługiwane.

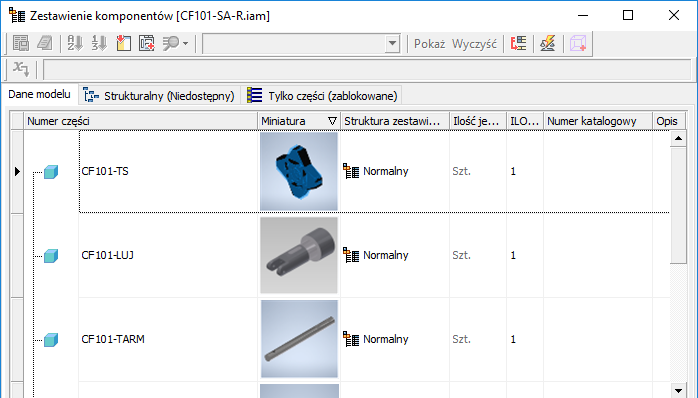

• Zestawienie komponentów zawiera odniesienia do komponentów w zespole.

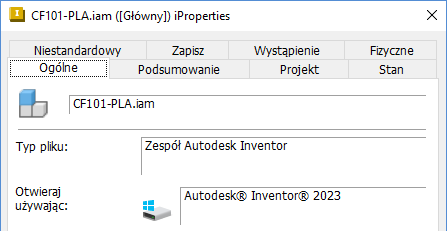

• Właściwości iProperty nowszych części są dostępne.



• Zespół można zapisać i ponownie otworzyć w dowolnej instalacji programu Inventor o tej samej wersji.

Wyprowadzanie wersji pliku zespołu nowszego o rok

Ten proces umożliwia utworzenie odniesienia do nowszej wersji pliku zespołu w pliku części.

1. W pliku części: na wstążce kliknij kartę Zarządzanie panel Wstaw Wyprowadź .

2. Odszukaj i wybierz nowszy plik zespołu (.iam), aby go otworzyć.



3. Opcjonalnie kliknij przycisk Opcje, aby otworzyć okno dialogowe Opcje pliku oraz określić Widok projektu i Reprezentację pozycyjną. Kliknij przycisk OK.

4. W oknie dialogowym Otwieranie pliku kliknij przycisk Otwórz. Zostaną utworzone korpusy bryłowe i powierzchniowe.

Wynikowy plik

• W przeglądarce zostanie wyświetlone odniesienie do nowszego pliku.



• Pochodny element zespołu jest dostępny do edycji.

• Plik można zapisać i ponownie otworzyć w dowolnej instalacji programu Inventor o tej samej wersji.
