Korzystanie z zestawów zamków

Tworzenie zamka bocznego

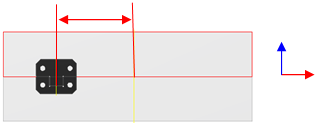

Położenie zamka bocznego

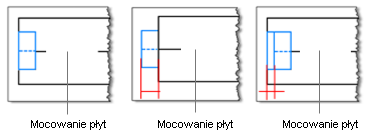

Zazwyczaj, element męski zamka montowany jest na dolnej powierzchni górnej płyty. Element żeński zamka montowany jest na górnej powierzchni dolnej płyty. Aby umieścić zamek boczny, najpierw należy zdefiniować powierzchnię bazową, powierzchnię odniesienia, odległość i odsunięcie.

• Powierzchnia bazowa Górna i dolna powierzchnia bazy formy, która ustala położenie płaszczyzny podziału.
• Powierzchnia odniesienia Powierzchnia, na której zamontowany jest zamek boczny.
• Odległość Pomiar między środkiem o powierzchnią odniesienia i środek zamka bocznego.
• Odsunięcie odległość w płycie formy, gdzie wbudowany jest zamek boczny. Ujemne wartości oznaczają, że zamek boczny znajduje się na zewnątrz płyt bazy formy, natomiast wartości dodatnie wskazują, że zamek boczny jest wbudowany.

1. Na karcie Zespół formy kliknij opcję Zestaw zamka.

2. W oknie dialogowym Zestaw zamka wybierz typ zamka wewnętrznego w oknie rozwijanym Typ.

   Uwaga: w oknie wyboru wybierz Zamek boczny w oknie rozwijanym Kategoria.

3. W tabeli obok obrazu zmień parametry.

4. Kliknij opcję Powierzchnia bazowa i w oknie graficznym wybierz górną lub dolną powierzchnię płyt do dopasowania.

5. Kliknij Powierzchnia odniesienia i w oknie graficznym wybierz powierzchnię prostopadłą do powierzchni bazowej.

6. W oknie dialogowym Zestaw zamka w opcji Położenie wprowadź wartości położenia komponentu:

   • Pierwsza wartość dopasowuje położenie zamka bocznego względem środka powierzchni odniesienia.
   • Druga wartość dopasowuje odsunięcie od powierzchni odniesienia.

7. Aby umieścić symetrycznie zamek boczny, wybierz Położenie symetryczne.

8. Kliknij przycisk OK lub Zastosuj.

Tworzenie zamka wewnętrznego

Położenie zamka wewnętrznego

Zazwyczaj, element męski zamka montowany jest na dolnej powierzchni górnej płyty. Element żeński zamka montowany jest na górnej powierzchni dolnej płyty. Przed zamontowaniem zamka wewnętrznego, określ powierzchnię bazową, Odniesienie 1, Odniesienie 2, oraz wskaż, czy zamek wewnętrzny ma się obracać.

• Powierzchnia bazowa Górna lub dolna powierzchnia płyt bazy formy lub powierzchni matrycy i stempla. Ustala położenie płaszczyzny podziału.
• Odniesienie 1 Pierwsza z dwóch krawędzi powierzchni, która znajduje się bliżej położenia zamka wewnętrznego.
• Odniesienie 2 Druga z dwóch krawędzi powierzchni, która znajduje się bliżej położenia zamka wewnętrznego.
• Obrót Wartość obrotu zamka wewnętrznego wyrażona w stopniach. Parametr dostępny tylko dla zamka wewnętrznego typu pręta stożkowego.

1. Na karcie Zespół formy kliknij opcję Zestaw zamka.

2. W oknie dialogowym Zestaw zamka wybierz typ zamka wewnętrznego w oknie rozwijanym Typ.

   Uwaga: w oknie wyboru, w rozwijanym menu Kategoria kliknij opcję Zespół centrujący.

3. Kliknij opcję Zablokuj korpus formy lub Zablokuj stempel i matrycę, aby określić, czy zamek wewnętrzny ma dopasować formę, czy stempel i matrycę.

4. W tabeli obok obrazu komponentu zmień parametry.

5. Kliknij opcję Powierzchnia bazowa i w oknie graficznym wybierz górną lub dolną powierzchnię płyt do dopasowania.

6. Kliknij opcję Odniesienie 1 i w oknie graficznym wybierz krawędź powierzchni bazowej.

7. Kliknij opcję Odniesienie 2 i w oknie graficznym wybierz drugą krawędź powierzchni bazowej, prostopadłą do pierwszej krawędzi odniesienia.

8. Aby umieścić komponent w grafice, kliknij linię wymiarowania i wprowadź wartość w oknie Edycja.

9. Dla zamka wewnętrznego typu pręta stożkowego kliknij opcję Obrót w celu zdefiniowania obrotu zamka wewnętrznego.

10. Aby umieścić symetrycznie zamek wewnętrzny, wybierz Położenie symetryczne.

11. Kliknij przycisk OK lub Zastosuj.

Edycja zestawu zamka

1. W przeglądarce Mold Design pod opcją Zestawy zamka, kliknij prawym przyciskiem myszy węzeł Zamek boczny lub Zamek wewnętrzny, następnie kliknij polecenie Edytuj element.
2. Zmień parametry w oknie dialogowym Zestaw zamka.
3. Kliknij przycisk OK.

Usuwanie zestawu zamka

• W przeglądarce Mold Design pod opcją Zestawy zamka, kliknij prawym przyciskiem myszy węzeł Zamek boczny lub Zamek wewnętrzny, następnie kliknij polecenie Usuń.
