Tworzenie wydłużenia powierzchni podziału

Polecenie Wydłuż powierzchnię podziału umożliwia tworzenie, edytowanie i usuwanie powierzchni podziału przez wydłużenie wzdłuż stycznej lub rozwinięcia wybranych powierzchni i krawędzi.

Tworzenie powierzchni podziału przez wydłużenie

1. Na karcie Stempel/matryca kliknij opcję Wydłuż powierzchnię podziału .

2. W wyświetlonym oknie dialogowym wybierz Typ wydłużenia: wzdłuż stycznej lub rozwinięcia.

3. W oknie graficznym wybierz powierzchnię części z tworzywa sztucznego.



4. W oknie graficznym wybierz krawędzie na części z tworzywa sztucznego. Ewentualnie możesz wybrać opcję Automatyczny łańcuch krawędzi.

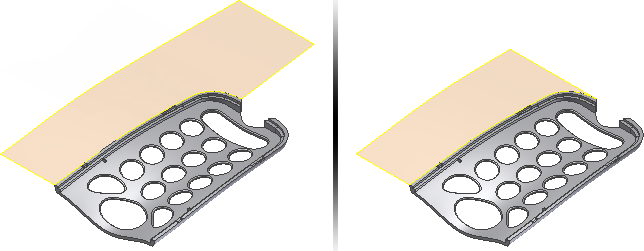

5. Kliknij przycisk Zastosuj, aby utworzyć powierzchnię podziału. Na poniższej ilustracji przedstawiono powierzchnię styczną z lewej strony i powierzchnię rozwinięcia z prawej strony.



Edycja wydłużonej powierzchni podziału

1. W przeglądarce Projekt formy w obszarze Powierzchnie podziału kliknij prawym przyciskiem myszy węzeł wydłużonej powierzchni podziału, a następnie kliknij polecenie Edytuj element.
2. Zmodyfikuj parametry w oknie dialogowym Wydłużanie powierzchni podziału.
3. Opcjonalnie zaznacz nową powierzchnię i nowe krawędzie na części.
4. Kliknij przycisk OK.

Usuwanie wydłużonej powierzchni podziału

• W przeglądarce Mold Design w obszarze Powierzchnie podziału kliknij prawym przyciskiem myszy węzeł wydłużonej powierzchni podziału, a następnie kliknij polecenie Usuń.
