W środowisku szkicu 2D polecenie Podziel umożliwia podzielenie wybranej krzywej w miejscu najbliższego przecięcia z inną krzywą przy zachowaniu wymiarów. Obydwa segmenty podziału dziedziczą wiązania poziomości, pionowości, równoległości, prostopadłości i współliniowości oryginału. Tam, gdzie to konieczne, wiązania symetrii i równości są przerywane.
W środowisku szkicu 3D polecenie Podziel umożliwia podzielenie linii, łuku lub splajnu w miejscu przecięcia z płaszczyzną konstrukcyjną lub powierzchnią.
Podział krzywej blisko środka ma wpływ na ten punkt końcowy, który znajduje się najbliżej kursora. Gdy możliwe jest wiele przecięć, w programie Inventor jest wybierane najbliższe.
panel Zmień
Podziel
.
W środowisku szkicu 2D polecenie Utnij umożliwia ucięcie krzywej w miejscu najbliższego przecięcia z inną krzywą lub ucięcie wybranej geometrii w sposób zdefiniowany przez obwiednie geometrii. Operacja ucięcia powoduje utworzenie wiązania zgodności między punktem końcowym ucinanej krzywej a krzywymi obwiedni.
W środowisku szkicu 3D polecenie Utnij umożliwia ucięcie krzywych w miejscu przecięcia z płaszczyzną konstrukcyjną lub powierzchnią.
W szkicu kliknij kartę Szkic
panel Zmień
Utnij
(2D) lub kartę Szkic 3D
panel Zmień
Utnij
(3D).
W oknie graficznym ustaw kursor na krzywej i zatrzymaj go, aby wyświetlić podgląd ucięcia.
Kliknij, aby uciąć krzywą.
(Opcjonalnie) Kliknij prawym przyciskiem myszy, aby przejść do opcji Podziel lub Wydłuż, lub kliknij, aby uciąć dodatkowe krzywe.
Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.
panel Zmień
Utnij
.
W środowisku szkicu 2D kliknij kartę Szkic
panel Zmień
Utnij
.

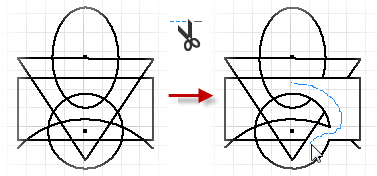

W oknie graficznym naciśnij lewy przycisk myszy i przesuń kursor na szkic.
W programie Inventor wszystkie linie i krzywe, po których przesuwa się kursor, zostaną ucięte.
Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.

W środowisku szkicu 2D polecenie Wydłuż umożliwia wydłużenie krzywej do miejsca najbliższego przecięcia z inną krzywą lub wydłużenie wybranej geometrii w sposób zdefiniowany przez obwiednie geometrii. Operacja wydłużenia powoduje utworzenie wiązania zgodności między punktem końcowym wydłużonej krzywej a krzywymi obwiedni.
W środowisku szkicu 3D polecenie Wydłuż umożliwia wydłużenie krzywych do punktu przecięcia z płaszczyzną konstrukcyjną lub powierzchnią.
W szkicu kliknij kartę Szkic
panel Zmień
Wydłuż
(2D) lub kartę Szkic 3D
panel Zmień
Wydłuż
(3D).
W oknie graficznym ustaw kursor na krzywej, aby wyświetlić podgląd wydłużenia.
Kliknij, aby wydłużyć krzywą.
(Opcjonalnie) Kliknij prawym przyciskiem myszy, aby przejść do opcji Podziel lub Utnij, lub kliknij, aby wydłużyć dodatkowe krzywe.
Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.
panel Zmień
Wydłuż
.
W środowisku szkicu kliknij kartę Szkic
panel Zmień
Wydłuż
.

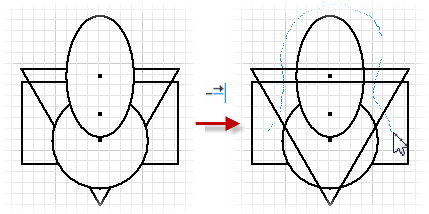

W oknie graficznym naciśnij lewy przycisk myszy i przesuń kursor na szkic.
W programie Inventor wszystkie linie i krzywe, po których przesuwa się kursor, zostaną wydłużone.
Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.
