Okno dialogowe Kołnierz — odniesienie
Definiowanie kołnierza przez dodanie powierzchni konstrukcji blachowej i zagięcia do krawędzi lub pętli krawędzi na powierzchni.
Jeśli nie zmieniono opcji w podstawowych parametrach kształtu, kołnierz jest tworzony przy użyciu ustawień domyślnych rozwinięcia, zagięcia i narożnika.
Dostęp
Wstążka: karta Konstrukcja blachowa
panel Utwórz Kołnierz
Karta Kształt
Określa krawędzie, kąt, promień, wysokość, bazę pomiarową, od których mierzona będzie wysokość i położenie zagięcia względem krawędzi.
Krawędzie
Umożliwia określenie co najmniej jednej krawędzi, do której będzie zastosowany kołnierz lub wszystkich krawędzi zdefiniowanych przez pętlę krawędzi wokół wybranej powierzchni.
Krawędź
Określa co najmniej jedną pojedynczą krawędź, do której jest stosowany kołnierz.
Pętla
Określa pętlę krawędzi i stosuje kołnierz do wszystkich krawędzi wybranej pętli.
Kąt kołnierza
Opcja Wartość: Umożliwia zdefiniowanie kąta kołnierza względem powierzchni zawierającej wybrane krawędzie. W polu można wpisać dane numeryczne, wzory, parametry, lub zmierzone wartości. Opcja Według odniesienia: określa kąt kołnierza, aby pasował do wybranej powierzchni lub płaszczyzny.
Promień gięcia
Umożliwia zdefiniowanie promienia zagięcia pomiędzy kołnierzem a płaszczyzną zawierającą wybrane krawędzie. Wartość domyślną stanowi parametr systemu o nazwie PromieńGięcia zdefiniowany w oknie dialogowym Style konstrukcji blachowej. W polu można wpisać dane numeryczne, wzory, parametry, lub zmierzone wartości.
Zakresy wysokości
Określa, czy wysokość kołnierza jest definiowana przez określoną Odległość lub przez wybranie geometrii Do.
W opcji Do są używane następujące metody w celu obliczenia zakończenia.
- Odległość odstępu
- Punkt odniesienia
- Obliczona odległość
- Płaszczyzna równoległa do płaszczyzny bazowej
- Płaszczyzna bazowa
Jako wysokość kołnierza wprowadź wartość i zaakceptuj wartości liczbowe, formuły, parametry lub zmierzone wartości. Można również wybrać geometrię, a następnie wprowadzić wartość odsunięcia, aby umożliwić określenie kołnierza za pomocą położenia innej geometrii wybranej części.
Odwróć kierunek Opcja dostępna w przypadku, gdy określona wysokość zdefiniowana jest jako Odległość.
*Uwaga: *opcja Odwróć kierunek powoduje użycie krawędzi przeciwległej w stosunku do wybranej krawędzi przy utrzymaniu wszystkich pozostałych parametrów wejściowych kołnierza.

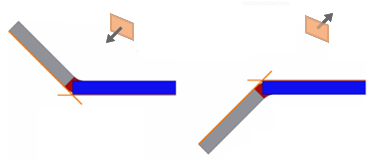

Poniższy rysunek przedstawia rezultat wybrania opcji Odwróć kierunek.
Opcje punktu odniesienia wysokości
Od przecięcia dwóch powierzchni zewnętrznych
Mierzy wysokość kołnierza od przecięcia powierzchni zewnętrznych. Na poniższej ilustracji pomarańczowa linia wskazuje powierzchnie zewnętrzne.
Od przecięcia dwóch powierzchni wewnętrznych
Mierzy wysokość kołnierza od przecięcia dwóch powierzchni wewnętrznych. Na poniższej ilustracji pomarańczowa linia wskazuje powierzchnie wewnętrzne.
Od płaszczyzny stycznej
Mierzy wysokość kołnierza równolegle do powierzchni kołnierza i stycznie do zagięcia. Na poniższej ilustracji pomarańczowa linia wskazuje linię styczności zagięcia, która jest prostopadła do powierzchni kołnierza.
Wyrównany/prostopadły
Umożliwia określenie, czy pomiar wysokości jest wyrównany z powierzchnią kołnierza czy prostopadły do powierzchni bazowej. Naciśnij element sterujący, aby włączyć tryb prostopadły. Na poniższej ilustracji pomiar po lewej stronie jest wyrównany, natomiast po prawej stronie jest prostopadły.
Opcje kąta kołnierza
Wybierz opcję Według wartości, aby wprowadzić wartość kąta. Wybierz opcję Według odniesienia, aby wybrać powierzchnię płaską, początek albo płaszczyznę konstrukcyjną i dopasować kąt do wyboru.
Opcje położenia zagięcia
Umożliwia określenie położenia zagięcia względem zakresu powierzchni zawierającej wybrane krawędzie lub powierzchnie.
Wewnątrz płaszczyzny odniesienia
Umożliwia umieszczenie powierzchni zewnętrznej kołnierza w taki sposób, że pozostaje ona wewnątrz zakresu powierzchni określonej przez wybraną krawędź lub powierzchnię. Na poniższej ilustracji pomarańczowa linia wskazuje położenie zagięcia względem powierzchni zewnętrznej i wybranej krawędzi.
Według odniesienia:
Zagięcie od powierzchni przyległej
Zagięcie rozpoczyna się przy krawędzi wybranej powierzchni. Na poniższej ilustracji pomarańczowa linia wskazuje początek zagięcia kołnierza. Niedostępne, jeśli opcja Kąt kołnierza jest ustawiona na Według odniesienia.
Na zewnątrz płaszczyzny odniesienia
Umożliwia umieszczenie powierzchni wewnętrznej kołnierza w taki sposób, że pozostaje ona poza zakresem powierzchni określonej przez wybraną krawędź lub powierzchnię. Na poniższej ilustracji pomarańczowa linia wskazuje położenie zagięcia względem powierzchni wewnętrznej i wybranej krawędzi.
! [](.. /.. /images/ icon_smd_bp4.png) Stycznie do powierzchni przyległej
Umieszcza zagięcie stycznie do wybranej krawędzi. Na poniższej ilustracji pomarańczowa linia wskazuje warunek styczności zagięcia względem wybranej krawędzi. Niedostępne, jeśli opcja Kąt kołnierza jest ustawiona na Według odniesienia.
(Więcej)
Określa zakresy szerokości kołnierza.
Krawędź
Umożliwia utworzenie kołnierza na pełnej długości wybranej krawędzi powierzchni.
Szerokość
Umożliwia utworzenie kołnierza o określonej szerokości, z określonym odsunięciem od wybranego pojedynczego wierzchołka, punktu konstrukcyjnego, płaszczyzny konstrukcyjnej lub powierzchni płaskiej na krawędzi istniejącej płaszczyzny. Można określić, że kołnierz ma mieć określoną szerokość i środek w punkcie symetrii wybranej krawędzi.
Odsunięcie
Umożliwia utworzenie kołnierza odsuniętego od dwóch wybranych wierzchołków, punktów konstrukcyjnych, płaszczyzn konstrukcyjnych lub powierzchni płaskich na krawędzi istniejącej powierzchni.
Od/do
Umożliwia utworzenie kołnierza, którego szerokość jest określana na podstawie wyboru istniejącej geometrii części (wierzchołków, punktów konstrukcyjnych, płaszczyzn konstrukcyjnych lub powierzchni płaskich przecinających definiującą krawędź) definiującej zakresy od i do kołnierza.
Stara metoda
Ta opcja jest domyślnie odznaczona w przypadku części utworzonych w wersji R2009 lub nowszej. Po zaznaczeniu tej opcji nowa funkcjonalność, która zapewnia większą kontrolę nad położeniem i pomiarami zagięcia, jest wyłączona. Ta opcja jest zaznaczona domyślnie podczas edytowania elementów kołnierza na częściach konstrukcji blachowej utworzonych we wcześniejszych wersjach programu niż R2009. Element można edytować, używając opcji sterowania aktywnego podczas tworzenia elementu. W razie potrzeby anuluj ten wybór, aby uzyskać pełną kontrolę zapewnioną przez aktualną wersję.
