Wyszukiwanie i naprawianie błędów (środowisko naprawcze)

Użyj polecenia Znajdź błędy, aby sprawdzić bryłę pod kątem jakości i wystąpienia poważnych błędów. Jeżeli zostaną znalezione błędy, użyj polecenia Napraw błędy w celu usunięcia błędów geometrii z określoną wartością tolerancji.

Znajdź błędy

1. Kliknij dwukrotnie węzeł naprawy w przeglądarce części, aby przejść do środowiska naprawczego. Można też kliknąć prawym przyciskiem myszy węzeł naprawy i wybrać opcję Napraw bryły.

2. Za pomocą jednej z poniższych metod wybierz bryły lub powierzchnie do zbadania:

   • Na wstążce kliknij kartę Napraw panel Napraw Znajdź błędy.
   • W przeglądarce kliknij prawym przyciskiem bryłę i wybierz opcję Znajdź błędy.

3. W przeglądarce lub oknie graficznym wybierz bryły do sprawdzenia lub wybierz opcję Wybierz wszystko.

4. Kliknij przycisk OK, aby sprawdzić dane.

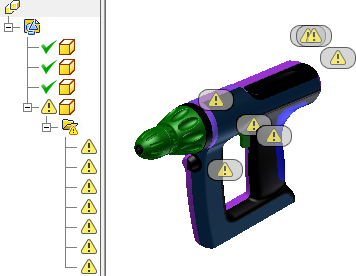

5. Jeśli zostaną wykryte błędy, będą one wyświetlane w przeglądarce według typu.

6. Kliknij błąd w przeglądarce, aby wyświetlić znacznik położenia błędu w oknie graficznym.

7. Kliknij znacznik błędu w oknie graficznym, aby uruchomić minipasek narzędzi naprawy błędów.

Błędy geometrii mogą powodować niepowodzenie kolejnych operacji modelowania lub uniemożliwić przekształcenie korpusów w bryły. Wykonanie polecenia Znajdź błędy tworzy listę łuków, korpusów lub powierzchni z błędami geometrii i grupuje je według typu błędu w przeglądarce. Użyj opcji Napraw błędy przed naprawieniem błędów topologii.

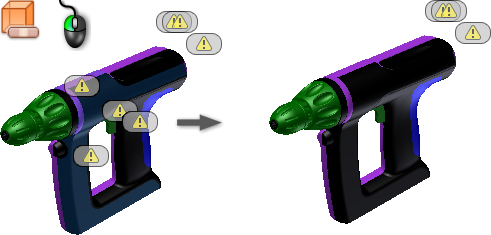

Napraw błędy

1. Użyj polecenia Znajdź błędy, aby sprawdzić geometrię. Jeśli zostaną wykryte błędy, dostępne będzie polecenie Napraw błędy.

2. Za pomocą jednej z poniższych metod wybierz bryły lub powierzchnie do zbadania:

   • Na wstążce kliknij kartę Napraw panel Napraw Napraw błędy.
   • W przeglądarce kliknij prawym przyciskiem bryłę i wybierz opcję Napraw błędy.

3. Wybierz bryły do naprawienia w przeglądarce lub oknie graficznym albo wybierz polecenie Wybierz wszystko.

4. Ustawianie dopuszczalnej zmiany (dopuszczalnej tolerancji pomiędzy krawędziami swobodnymi).

5. Kliknij przycisk Analizuj wybrane bryły, aby uzyskać raport o liczbie błędów naprawionych przy tej tolerancji. Błędy, które zostały naprawione, są wyróżnione w oknie graficznym.

   Uwaga: Zaleca się użycie małej wartości tolerancji. Jeśli błędy nie zostaną naprawione, powoli zwiększaj wartość tolerancji i kliknij przycisk Analizuj wybrane bryły, aby uzyskać nowy raport. Zapewni to zachowanie oryginalnej spójności powierzchni.

6. Kliknij przycisk OK, aby zastosować tolerancję i naprawić błędy, lub kliknij przycisk Anuluj, aby wyjść z polecenia bez naprawiania błędów.
