Tworzenie powierzchni podziału

Twórz powierzchnię podziału

Przed utworzeniem powierzchni podziału należy zdefiniować wkładkę formującą.

Na karcie Stempel/matryca kliknij opcję Utwórz powierzchnię podziału. Zostanie wyświetlone okno dialogowe Utwórz powierzchnię podziału.
Wybierz krawędzie, aby zdefiniować pętlę podziału, lub kliknij opcję Automatyczne wykrywanie, aby wyszukać wszystkie pętle. W oknie graficznym wyświetlany jest podgląd wykrytej pętli podziału.
Jeśli wykryta pętla podziału jest nieodpowiednia, wybierz krawędzie, które nie są wymagane, a następnie kliknij klawisz Delete na klawiaturze. Można również przytrzymać klawisz Ctrl podczas klikania krawędzi w oknie graficznym.
W celu edycji kierunku powierzchni krawędzi wykonaj jedną z następujących czynności:
- W tabeli kliknij kierunek krawędzi, następnie wybierz kierunek z rozwijanego menu.
- W tabeli kliknij prawym przyciskiem myszy krawędź, następnie wybierz kierunek.
- W oknie graficznym kliknij krawędź prawym przyciskiem myszy.
Kliknij przycisk OK.

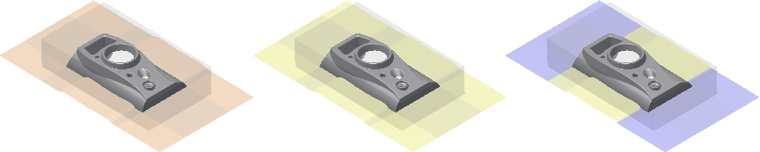

W przeglądarce Mold Design kliknij prawym przyciskiem myszy element Powierzchnie podziału, a następnie kliknij polecenie Zmień kolor wyświetlania, aby zmienić kolor wszystkich powierzchni podziału.
Można też kliknąć prawym przyciskiem myszy co najmniej jeden węzeł potomny, a następnie kliknąć polecenie Zmień kolor wyświetlania, aby zmienić kolor poszczególnych powierzchni podziału.
W oknie dialogowym Zmień kolor wyświetlania wybierz z listy rozwijanej nowy kolor.
Kliknij przycisk OK.

W przeglądarce Mold Design w obszarze Powierzchnie podziału kliknij prawym przyciskiem myszy węzeł Powierzchnie podziału, następnie kliknij opcję Edytuj element.
Zmień parametry w oknie dialogowym Utwórz powierzchnię podziału.
Kliknij przycisk OK.

W przeglądarce Mold Design w obszarze Powierzchnie podziału kliknij prawym przyciskiem myszy węzeł Powierzchnie podziału, następnie kliknij opcję Usuń.
