Wskazówki dotyczące porównywania poleceń do kontroli odległości

Polecenie Wymiar ogólny, jak również edycja wymiarów w miejscu, to narzędzie edycji do kontroli wymiarów liniowych, kątowych i promieniowych ręcznie definiowanych punktów i segmentów trasy szkicowanej. Ponadto dodatek Przewody rurowe programu Autodesk Inventor zapewnia różne narzędzia kontrolujące odległość regionów trasy automatycznej i segmentów trasy szkicowanej w trasach sztywnej rurki lub giętej rury. Dostępne polecenia to:

Korzystając z tych narzędzi, można dynamicznie dokonywać zmian na segmencie trasy w trasie sztywnej. Przykładowo można precyzyjnie pozycjonować teownik, czwórnik i dowolne inny łącznik. Polecenia te zazwyczaj zapewniają podgląd graficzny określonych odległości, ale zawartości etykietek mogą się różnić.

Porada:

Przesuń węzeł

Etykietka reprezentuje relatywną odległość pomiędzy pozycją wcześniejszego punktu trasy i docelową pozycją przesuwanego punktu trasy. Obliczenia są dokonane w oparciu o kierunek, w jakim utworzona została trasa.

Następujące ćwiczenie daje przykład sztywnej trasy rurki. Założeniem jest, iż trasa utworzona została od strony lewej do prawej.

  1. Utwórz prostą, sztywną trasę, tak jak na następującym obrazku.

  2. Użyj karty Trasa panelu Tworzenie Przesuń węzeł i w przeglądarce modelu lub w oknie graficznym wybierz punkt trasy do przesunięcia.

  3. Przeciągnij kursor, aby przesunąć punkt trasy wzdłuż segmentu.

    Zauważ, że wartość w etykietce reprezentuje odległość pomiędzy wcześniejszym punktem trasy, a pozycją docelową, Punkt (1) i Punkt (3).

    • Punkt (1): Wcześniejszy punkt trasy od Punktu 2
    • Punkt (2): Przesuwany punkt trasy
    • Punkt (3): Docelowa pozycja Punktu 2
    • Punkt (4): Punkt późniejszy od punktu 2

  4. Kliknij, aby ustawić pozycję.

Edycja pozycji

Etykietka reprezentuje relatywne odległości pomiędzy oryginalnym i docelowym położeniem punktu trasy, który jest właśnie przesuwany.

Następujące ćwiczenie daje przykład sztywnej trasy rurki.

  1. Utwórz prostą, sztywną trasę, tak jak na następującym obrazku.

  2.  W przeglądarce modelu lub w oknie graficznym kliknij prawym przyciskiem punkt trasy i wybierz narzędzie Edycja pozycji.

  3. Przesuń kursor wzdłuż czerwonej osi.

    Zauważ, że wartość w etykietce reprezentuje odległość pomiędzy oryginalną pozycją, a pozycją docelową, Punkt (2) i Punkt (3).

    • Punkt (1): Wcześniejszy punkt trasy od Punktu 2
    • Punkt (2): Przesuwany punkt trasy
    • Punkt (3): Docelowa pozycja Punktu 2
    • Punkt (4): Punkt późniejszy od Punktu 2

  4. Kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe.

Porada: poza używaniem swobodnego przeciągania, po aktywowaniu polecenia Edycja pozycji można określić nową pozycję, korzystając z jednego z poniższych sposobów:

Edycja orientacji łącznika

Dostępne w menu kontekstowym umieszczonego łącznika, gdy przebieg jest aktywny. Etykietka reprezentuje relatywną odległość pomiędzy najbliższym punktem trasy w kierunku ruchu i pozycją docelową punktu trasy skojarzonego z łącznikiem. Kierunek tworzenia trasy nie wpływa w tym wypadku na etykietkę.

Następujące ćwiczenie daje przykład giętej trasy rury.

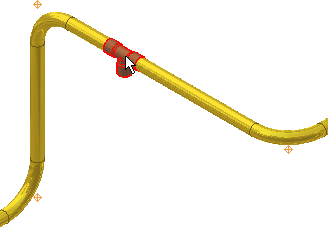

  1. Wybierz łącznik w celu edycji położenia.

  2. Kliknij prawym przyciskiem myszy łącznik, a następnie wybierz Edycja orientacji łącznika.

  3. Przesuń kursor wzdłuż czerwonej osi w kierunku pokazanym na następującym obrazku.

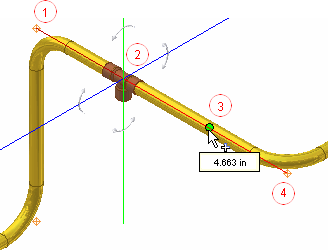

    Zauważ, że etykietka pokazuje relatywną odległość od położenia docelowego do najbliższego punktu trasy w kierunku ruchu kursora, Punkt (3) i Punkt (4).

    • Punkt (1): Wcześniejszy punkt trasy od łącznika teownika Punktu 2
    • Punkt (2): Przesuwany łącznik teownika
    • Punkt (3): Docelowe położenie łącznika teownika
    • Punkt (4): Następny punkt trasy dla łącznika teownika, najbliższy punkt trasy w kierunku ruchu kursora

  4. Kliknij, aby ustawić położenie łącznika.

  5. Aby porównać, przesuń repozycjonowany łącznik w przeciwnym kierunku.

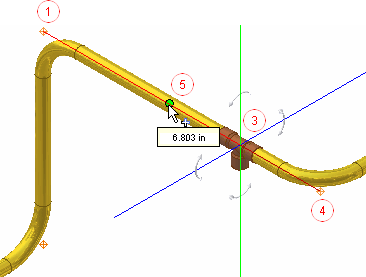

    Zauważ, że etykietka pokazuje relatywną odległość od położenia docelowego do najbliższego punktu trasy w kierunku ruchu kursora, Punkt (5) i Punkt (1).

    • Punkt (1): Następny punkt trasy dla łącznika teownika, najbliższy punkt trasy w kierunku ruchu kursora
    • Punkt (3): Przesuwany łącznik teownika
    • Punkt (4): Wcześniejszy punkt trasy od łącznika teownika Punktu 2
    • Punkt (5): Docelowe położenie łącznika teownika

  6. Kliknij, aby ustawić położenie łącznika.

Porada: przy aktywnym narzędziu Edycja orientacji złączki można również ustawiać nową pozycję, korzystając z jednego z poniższych sposobów:

Obrót/Przesunięcie 3D

Osie układu domyślnie odnoszą się do układu współrzędnych świata, ale mogą różnić się od kierunku trasy. W celu dokładnego określenia odległości X, Y, Z względem kierunku trasy, można ponownie zdefiniować wyrównanie osi do segmentu trasy.

Odległość na jaką przesunięty jest punkt trasy lub kąt obrotu punktu trasy jest wyświetlany w oknie dialogowym Obrót/przesunięcie 3D. Następujące ćwiczenie daje przykład giętej trasy rury.

  1. Aktywuj giętą trasę rury.

  2. Kliknij prawym przyciskiem myszy na ręcznie wstawiony punkt trasy lub wolny punkt końcowy i wybierz polecenie Obrót/przesunięcie 3D.

  3. Klikając sferę układu i nie zwalniając przycisku myszy, można swobodnie przeciągać punkt trasy do innej pozycji. Wykonaj dowolną z poniższych czynności i wprowadź dokładne wartości w oknie dialogowym Obrót/przesunięcie 3D:

    • Aby zdefiniować dokładne przesunięcie wzdłuż osi, kliknij strzałkę osi układu.

    • Aby zdefiniować dokładne przesunięcie na płaszczyźnie, kliknij płaszczyznę układu.

    • Aby zdefiniować dokładne przesunięcie nieograniczone, kliknij sferę układu.

    • Aby zdefiniować dokładny kąt dookoła osi, kliknij segment osi układu (nie strzałkę).

      Uwaga: korzystając ze swobodnego przesunięcia, trudno jest uzyskać dokładne położenie, ponieważ pola wartości segmentów układu nie są aktywne. Aby uzyskać więcej informacji na temat polecenia Obrót/Przesunięcie 3D, zapoznaj się z sekcją Praca z narzędziem Obrót/Przesunięcie 3D.
Strona nadrzędna: Punkty trasy
