Łączenie parametrów numerycznych z arkusza kalkulacyjnego

Nowości: 2026.2

Utwórz, połącz, osadź i edytuj arkusze kalkulacyjne parametrów.

Jeżeli zastosujesz te same parametry w wielu modelach, możesz je definiować w arkuszu kalkulacyjnym programu Microsoft Excel. Arkusz kalkulacyjny można osadzić lub połączyć się z nim z poziomu modelu części lub zespołu. W pliku zespołu można również utworzyć łącze do pliku części (.ipt). Po kliknięciu przycisku Połącz i wybraniu żądanego pliku części, zespół zostaje skojarzony z eksportowanymi parametrami z pliku .ipt.

Utwórz arkusz kalkulacyjny parametrów

• W programie Microsoft Excel utwórz arkusz o następującym formacie:

  • Dane mogą zaczynać się w dowolnej komórce arkusza kalkulacyjnego. Jeżeli dane nie zaczynają się w komórce A1, określ położenie początkowe danych w programie Inventor po połączeniu lub osadzeniu pliku Excel. Jeżeli użyjesz nazwy nagłówka kolumny w komórce, nie określaj takiej komórki jako położenia początkowego danych.

  • Dane mogą znajdować się w wierszach lub kolumnach, ale muszą być określone we właściwym porządku: nazwa parametru, wartość lub równanie, jednostka miary, komentarz.

    Uwaga: Porządek danych w programie Excel różni się od porządku w oknie dialogowym Parametry programu Inventor.

  • Nazwa parametru i wartość są wymagane, a inne elementy są dowolne. Komórki związane z nazwą i wartością parametru nie mogą być puste.

  • Jeżeli nie określisz jednostek miary parametru, podczas korzystania z tego parametru, przypisywane mu są domyślne jednostki dla modelu. Aby utworzyć parametr bez jednostek, wprowadź UL w komórkach jednostek.

  • Możesz wstawiać w arkuszu kalkulacyjnym nagłówki kolumn lub wierszy lub inne informacje, lecz muszą one znajdować się poza blokiem komórek zawierających definicje parametrów.

Łączenie lub osadzanie arkusza kalkulacyjnego parametrów

Po utworzeniu i zapisaniu arkusza parametrów można go wykorzystać w dowolnym modelu części lub zespołu.

1. Otwórz plik modelu w programie Autodesk Inventor.

2. Na wstążce kliknij kartę Zarządzanie panel Parametry Parametry.

3. W oknie dialogowym Parametry, kliknij przycisk Połącz, aby znaleźć i wybrać arkusz kalkulacyjny.

4. W oknie dialogowym Otwórz, określ komórkę początkową dla danych parametru (nie nazwę nagłówka kolumny) w arkuszu kalkulacyjnym.

5. Wybierz polecenie Połącz lub Osadź. Wybierz Połącz, aby wiele plików dzieliło te same parametry arkusza kalkulacyjnego. Wybierz polecenie Osadź, aby użyć i edytować parametry arkusza kalkulacyjnego w aktywnym modelu bez wprowadzania zmian w innych plikach.

   Uwaga: Jeżeli nie określisz prawidłowej komórki początkowej po wybraniu opcji Połącz lub Osadź dla pliku, program Inventor nie wyświetli wartości wiersza. Aby zmienić komórkę początkową, kliknij prawym przyciskiem wpis w oknie dialogowym Parametry i wybierz Edycja komórki początkowej. Możesz również kliknąć prawym przyciskiem i wybrać polecenie Edytuj połączenie lub Usuń połączenie, aby usunąć połączone lub osadzone dane.

Edytowanie arkusza parametrów

Nie można edytować parametrów w arkuszu z poziomu okna dialogowego Parametry. Jeśli plik arkusza kalkulacyjnego jest połączony, możesz otworzyć go w programie Microsoft Excel i tam go edytować. Można zastosować następującą procedurę w celu edycji połączonego lub osadzonego arkusza.

1. W arkuszach kalkulacyjnych tworzenia, łączenia, osadzania i edycji parametrów otwórz model korzystający z arkusza kalkulacyjnego.

2. W przeglądarce rozwiń folder części niezależnych.

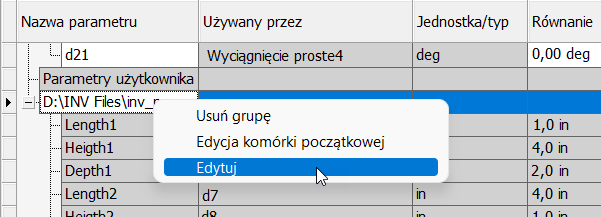

3. Kliknij dwukrotnie arkusz do edycji. Arkusz zostanie otwarty w oknie programu Microsoft Excel gotowy do edycji. Możesz też kliknąć węzeł arkusza kalkulacyjnego prawym przyciskiem myszy i wybrać polecenie Edytuj.
