Tworzenie powierzchni zamykającej

Twórz powierzchnię zamykającą

Wybierz ręcznie, lub wykryj automatycznie, wszystkie wewnętrzne ścieżki w części z tworzywa sztucznego.

1. Na karcie Stempel/matryca kliknij Utwórz powierzchnię zamykającą.

2. W oknie dialogowym Utwórz powierzchnię zamykającą wybierz opcję Kliknij, aby dodać, aby wybrać krawędzie ręcznie, lub wybierz przycisk Automatyczne wykrywanie. Na części pokazane są tylko ścieżki wykryte automatycznie.

3. Jeśli położenie ścieżki wykrytej automatycznie jest nieodpowiednie, w oknie dialogowym Utwórz powierzchnię zamykającą wykonaj następujące czynności:

   • Kliknij opcję Wszystkie górne lub Wszystkie dolne.
   • Wybierz ścieżkę, wybierając okno Położenie z menu rozwijanego, następnie kliknij Górna lub Dolna.
   • Wybierz wiele ścieżek, kliknij prawym przyciskiem myszy, a następnie kliknij Górna lub Dolna.
   Uwaga: Położenie można wybrać tylko dla ścieżek wykrytych automatycznie, które wykazują kąt pochylenia (ściany).

4. Jeśli ścieżka wykryta automatycznie jest nieodpowiednia, wybierz ją z listy, a następnie naciśnij klawisz Delete.

5. Aby dodać ścieżkę, kliknij, Kliknij, aby dodać, a następnie wybierz krawędzie w oknie graficznym.

6. Jeśli utworzone ścieżki są nieodpowiednie, zaznacz je, a na liście opcji kliknij Opcjonalnie.

7. Kliknij przycisk OK.

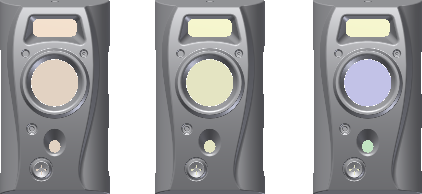

Zmiana koloru powierzchni zamykającej

1. W przeglądarce Mold Design kliknij prawym przyciskiem myszy górny węzeł Powierzchnie zamykające, a następnie kliknij polecenie Zmień kolor wyświetlania, aby zmienić kolor wszystkich powierzchni zamykające.
2. Możesz też kliknąć prawym przyciskiem myszy jeden lub więcej węzłów pochodnych, a następnie kliknąć polecenie Zmień kolor wyświetlania, aby zmienić kolor poszczególnych powierzchni zamykających.
3. W oknie dialogowym Zmień kolor wyświetlania wybierz z listy rozwijanej nowy wygląd.
4. Kliknij przycisk OK.

Edytuj powierzchnię zamykającą

1. W przeglądarce Mold Design pod opcją Powierzchnie zamykające kliknij prawym przyciskiem myszy węzeł Grupa powierzchni, następnie kliknij opcję Edytuj element.
2. Zmień parametry w oknie dialogowym Utwórz powierzchnię zamykającą.
3. Kliknij przycisk OK.

Usuń powierzchnię zamykającą

• W przeglądarce Mold Design w obszarze Powierzchnie zamykające kliknij prawym przyciskiem myszy węzeł Grupa powierzchni lub węzeł Zamknięcie, a następnie kliknij opcję Usuń.
