Kopiowanie, przesuwanie lub obracanie geometrii szkicu 2D

Podczas kopiowania lub przesuwania geometrii w szkicu programu Inventor można wybrać co najmniej jeden element, a następnie zdefiniować punkt bazowy nowego położenia geometrii. Aby obrócić geometrię, należy wybrać elementy, a następnie określić punkt środkowy.

Porada: domyślnie punkt bazowy i punkt środkowy są przyciągane do najbliższej osi poziomej lub pionowej. Aby wyłączyć przyciąganie, należy podczas ustawiania punktu nacisnąć klawisz Ctrl. Można też przed rozpoczęciem usunąć zaznaczenie opcji Przyciągnij do siatki na karcie Szkic w oknie dialogowym Opcje aplikacji (karta Narzędzia panel Opcje).

Kopiowanie geometrii

1. W środowisku szkicu 2D kliknij kartę Szkic panel Zmień Kopiuj.

   Zostanie otwarte okno dialogowe Kopiuj, w którym Tryb wyboru jest domyślnie aktywny.

2. (Opcjonalnie) W oknie dialogowym Kopiuj wybierz dowolną z następujących opcji:

Optymalizuj dla pojedynczego wyboru

Automatycznie przełącza do trybu Punkt bazowy po dokonaniu pojedynczego wyboru w oknie graficznym. Wybierz tę opcję, jeśli modyfikujesz tylko jeden wybór.

Wprowadzanie precyzyjne

Uruchamia pasek narzędzi Wprowadzanie precyzyjne, tak aby można było określić lokalizacje zmodyfikowanej geometrii, wprowadzając określone współrzędne X i Y.

Schowek [Ctrl+C]

Powoduje zapisanie tymczasowej kopii wybranej geometrii, którą można wkleić w innym szkicu.

3. W oknie graficznym wybierz geometrię, którą chcesz skopiować:

   • Kliknij, aby wybrać jeden element.
   • Przeciągnij, aby utworzyć zbiór wskazań.
   • Kliknij prawym przyciskiem myszy i wybierz polecenie Wybierz wszystko.

4. Jeśli to konieczne, kliknij przycisk Punkt bazowy w oknie dialogowym Kopiuj, aby przełączyć się do tego trybu.

5. Kliknij w oknie graficznym, aby ustawić punkt bazowy, lub wprowadź współrzędne na pasku narzędzi Wprowadzanie precyzyjne.

6. Kliknij w oknie graficznym lub użyj paska narzędzi Wprowadzanie precyzyjne, aby ustawić punkt końcowy. Naciśnij klawisz Backspace, aby cofnąć.

   Podczas przesuwania kursora w podglądzie dynamicznym wyświetlane są linie przerywane, przedstawiające pierwotną geometrię, i linie ciągłe, przedstawiające skopiowaną geometrię.

7. Aby zakończyć, kliknij przycisk Gotowe w oknie dialogowym Kopiuj, kliknij prawym przyciskiem myszy i wybierz opcję Zakończ lub naciśnij klawisz Esc.

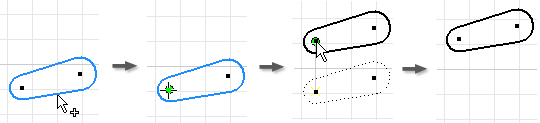

Przesuwanie geometrii

1. W środowisku szkicu 2D kliknij kartę Szkic panel Zmień Przesuń. Zostanie otwarte okno dialogowe Przesuń, w którym Tryb wyboru jest domyślnie aktywny.
2. (Opcjonalnie) W oknie dialogowym Przesuń wybierz dowolną z następujących opcji:

Optymalizuj dla pojedynczego wyboru

Automatycznie przełącza do trybu Punkt bazowy po dokonaniu pojedynczego wyboru w oknie graficznym. Wybierz tę opcję, jeśli przesuwasz tylko jeden wybór.

Wprowadzanie precyzyjne

Uruchamia pasek narzędzi Wprowadzanie precyzyjne, tak aby można było określić lokalizacje zmodyfikowanej geometrii, wprowadzając określone współrzędne X i Y.

Kopiuj

Przesuwa kopię wyboru.

3. W oknie graficznym wybierz geometrię, którą chcesz przesunąć:

   • Kliknij, aby wybrać jeden element.
   • Przeciągnij, aby utworzyć zbiór wskazań.
   • Kliknij prawym przyciskiem myszy i wybierz polecenie Wybierz wszystko.

4. Jeśli to konieczne, kliknij przycisk Punkt bazowy w oknie dialogowym Przesuń, aby przełączyć się do tego trybu.

5. Kliknij w oknie graficznym, aby ustawić punkt bazowy, lub wprowadź współrzędne na pasku narzędzi Wprowadzanie precyzyjne.

6. Kliknij w oknie graficznym lub użyj paska narzędzi Wprowadzanie precyzyjne, aby ustawić punkt końcowy. Naciśnij klawisz Backspace, aby cofnąć.

   Podczas przesuwania kursora w podglądzie dynamicznym wyświetlane są linie przerywane, przedstawiające pierwotną geometrię, i linie ciągłe, przedstawiające przesuwaną geometrię.

7. Aby zakończyć, kliknij przycisk Gotowe w oknie dialogowym Przesuń, kliknij prawym przyciskiem myszy i wybierz opcję Zakończ lub naciśnij klawisz Esc.

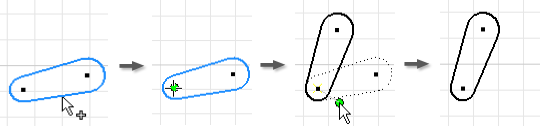

Obracanie geometrii

1. W środowisku szkicu 2D kliknij kartę Szkic panel Zmień Obrót. Zostanie otwarte okno dialogowe Obróć, w którym Tryb wyboru jest domyślnie aktywny.
2. (Opcjonalnie) W oknie dialogowym Obróć wybierz dowolną z następujących opcji:

Optymalizuj dla pojedynczego wyboru

Automatycznie przechodzi do trybu Punkt środkowy po dokonaniu pojedynczego wyboru w oknie graficznym. Wybierz tę opcję, jeśli obracasz tylko jeden wybór.

Wprowadzanie precyzyjne

Uruchamia pasek narzędzi Wprowadzanie precyzyjne, tak aby można było określić lokalizacje zmodyfikowanej geometrii, wprowadzając określone współrzędne X i Y.

Kopiuj

Obraca kopię wyboru.

3. W oknie graficznym wybierz geometrię, którą chcesz obrócić:

   • Kliknij, aby wybrać jeden element.
   • Przeciągnij, aby utworzyć zbiór wskazań.
   • Kliknij prawym przyciskiem myszy i wybierz polecenie Wybierz wszystko.

4. Jeśli to konieczne, kliknij przycisk Punkt środkowy w oknie dialogowym Obróć, aby przełączyć się do tego trybu.

5. Kliknij w oknie graficznym, aby ustawić punkt środkowy, lub wprowadź współrzędne na pasku narzędzi Wprowadzanie precyzyjne.

6. Kliknij w oknie graficznym lub użyj paska narzędzi Wprowadzanie precyzyjne, aby ustawić punkt końcowy. Naciśnij klawisz Backspace, aby cofnąć.

   Podczas przesuwania kursora w podglądzie dynamicznym wyświetlane są linie przerywane, przedstawiające pierwotną geometrię, i linie ciągłe, przedstawiające obracaną geometrię. W oknie dialogowym Obróć wartość kąta jest aktualizowana dynamicznie.

   W oknie dialogowym Obróć wartość kąta jest aktualizowana dynamicznie.

   Uwaga: można również ręcznie określić kąt obrotu. Po wprowadzeniu wartości pozostaje ona stała do czasu jej zmiany lub kliknięcia w oknie graficznym.

7. Aby zakończyć, kliknij przycisk Gotowe w oknie dialogowym Obróć, kliknij prawym przyciskiem myszy i wybierz opcję Zakończ lub naciśnij klawisz Esc.

Zmiana zachowania wiązań podczas przesuwania lub obracania geometrii

Jeśli wiązania uniemożliwiają przesuwanie lub obracanie geometrii, w programie Inventor zostanie otwarte okno dialogowe z ostrzeżeniem. To domyślne zachowanie można zmienić w rozwiniętej części okna dialogowego polecenia Przesuń lub Obróć.

• W celu wyłączenia wiązań wymiarowych podczas modyfikowania geometrii kliknij przycisk Więcej w oknie dialogowym Przesuń lub Obrót i wybierz opcję nadpisania domyślnego zachowania (Pytaj):

Nigdy

Wymiary nie są wyłączane. Operacja jest wykonywana z uwzględnieniem wszystkich wymiarów skojarzonych z wybraną geometrią. Jeśli operacja zakończy się niepowodzeniem, zostanie wyświetlone okno dialogowe.

Gdy brak równania

Nie są wyłączane wymiary, które są funkcją innych wymiarów.

Zawsze

Po zakończeniu operacji wszystkie wymiary liniowe i kątowe skojarzone z wybraną geometrią są ponownie obliczane. Wszystkie wymiary poza wyborem są wyłączane. Ignorowane są wymiary wewnątrz wyboru.

Pytaj

(Domyślnie) Jeśli operacja zakończy się niepowodzeniem, wyświetlane jest okno dialogowe zawierające wyjaśnienie problemu i propozycje rozwiązania.

• W celu przerwania wiązań geometrycznych podczas modyfikowania geometrii kliknij przycisk Więcej w oknie dialogowym Przesuń lub Obrót i wybierz opcję nadpisania domyślnego zachowania (Pytaj):

Nigdy

Wiązania geometryczne pozostają niezmienione. Operacja jest wykonywana z uwzględnieniem wszystkich istniejących wiązań geometrycznych. Jeśli operacja zakończy się niepowodzeniem, zostanie wyświetlone okno dialogowe.

Zawsze

Usuwane są jedynie wiązania nieruchome skojarzone z wybraną geometrią. Usuwane są wiązania pomiędzy wybraną i niewybraną geometrią, z wyjątkiem następujących:

• Przesuwanie — wiązania równoległości, prostopadłości i równości.
• Obracanie — wiązania równości.

Pytaj

(Domyślnie) Jeśli operacja zakończy się niepowodzeniem, wyświetlany jest komunikat zawierający wyjaśnienie problemu.
