Tworzenie podstawowych ram konstrukcyjnych

Najpierw otwórz plik zespołu.

1. Na wstążce kliknij kartę Projekt panel Rama Wstaw ramę.

2. Opcjonalnie:

   • Wybierz opcję Kopiuj właściwości, a następnie wybierz element, aby dopasować właściwości i orientację.

   • Wybierz zapisane ustawienie wstępne, aby skonfigurować element ramy.

   • Rozwiń menu Ustawienia zaawansowane w prawym górnym rogu panelu.

     Zwróć uwagę na zaznaczone wartości domyślne i wprowadź wymagane zmiany w ustawieniach.

3. Ustaw typ geometrii wejściowej:

   • Aby wybrać linie szkicu 2D/3D lub krawędzie modelu, ustaw opcję Określanie położenia ramy przy użyciu dwóch punktów WYŁĄCZONE.

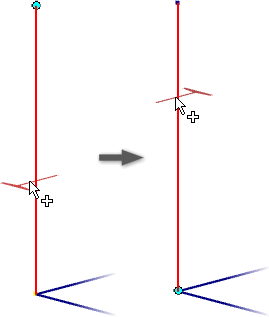

     Porada: za pomocą tej opcji można wyróżnić geometrię szkicu i zmienić położenie początku oraz orientację profilu, przesuwając kursor przed kliknięciem.



   • Aby wybrać punkty, ustaw opcję Określanie położenia ramy przy użyciu dwóch punktów WŁĄCZONE.

4. Wybierz geometrię wejściową w oknie graficznym.

   Uwaga: przyciski opcji i strzałki manipulatora są wyświetlane po kliknięciu.

5. Po wybraniu opcji Geometria wejściowa użyj elementów sterujących wyświetlaniem, aby ustawić zoom i orientację widoku.

   • Umożliwia wykonanie zoomu i ustawienie widoku prostopadle do manipulatora ramy.
   • Umożliwia wykonanie zoomu do manipulatora ramy.
   • Umożliwia przywrócenie widoku początkowego.

6. Jeśli to konieczne, kliknij przycisk Odwróć kierunek, aby odwrócić orientację.

7. Określ element ramy:

   • Kategoria

     Uwaga: kliknij przycisk Odśwież kategorie na liście rozwijanej, aby przebudować listę i uwzględnić niestandardowe wpisy biblioteki do odczytu/zapisu.

   • Standardowy

   • Rodzina

   • Rozmiar

   • Materiał

   • Wygląd

8. Opcjonalnie zaznacz pole wyboru Scal elementy ramy, aby wybrać wiele krawędzi i połączyć je w jeden element ramy.

   Przykładowo można wybrać dwie krawędzie i zagięcie między nimi. W rezultacie powstaje jeden element ramy, który rozciąga się na trzy elementy.

   Uwaga: polecenie Scal elementy ramy nie jest dostępne w przypadku elementów umieszczonych z wyborem punktu.

9. Określ orientację.

   Wybierz przycisk opcji w obszarze wyświetlania, aby ustalić położenie elementu ramy.



10. Opcjonalnie:

    • Odsuń ramę, przeciągając manipulator liniowy w obszarze wyświetlania lub wprowadzając liczbę w polu wartości.

    • Obróć ramę, przeciągając manipulator kąta w obszarze wyświetlania lub wprowadzając kąt obrotu w polu wartości.

      Porada: kliknij dwukrotnie manipulator kąta, aby wykonać obrót w krokach co 45 stopni. Możesz również przytrzymać klawisz SHIFT i przeciągnąć manipulator kąta, aby wykonać obrót w krokach co 45 stopni.

    Jeśli używana jest wartość odsunięcia, można:

    • Włącz opcję Obróć wokół wybranego punktu, aby użyć przycisku opcji jako środka obrotu.



    • Wyłącz opcję Obróć wokół wybranego punktu, aby użyć geometrii źródłowej jako środka obrotu.



1. Opcjonalnie kliknij opcję Wyrównaj, a następnie kliknij krawędź liniową, powierzchnię płaską, oś konstrukcyjną, płaszczyznę konstrukcyjną lub linię szkicu, aby ustawić orientację elementu.
2. Kliknij przycisk Zastosuj.
   • Po wstawieniu pierwszego elementu ramy dla nowej ramy w aktywnym zespole nowy podzespół ramy zostanie dodany w przeglądarce poniżej aktywnego zespołu.
   • Jeśli w aktywnym dokumencie zespołu nie ma podzespołu Rama, zostanie wyświetlone okno dialogowe Utwórz nową ramę przed otwarciem okna dialogowego Nazewnictwo elementu ramy.
   • Kliknij przycisk OK w każdym oknie dialogowym, aby zaakceptować.
3. Kontynuuj dodawanie składników ramy w miarę potrzeb.
4. Po dodaniu wszystkich elementów, kliknij przycisk OK.

Odwiedź galerię ćwiczeń z przewodnikiem dotyczących generatora ram.
