Elementy tras rurek

Kiedy aktywny jest styl rurociągu sztywnego i wszystkie elementy są wyświetlane dla polecenia Trasowanie prostopadłe 3D, można:

• Dowolnie obracać dookoła lokalnej osi.

• Zmieniać kierunek w odstępach 90 lub 45 stopniowych.

• Tworzyć punkty z geometrii odniesionej.

• Wybierać punkty odsunięte od wybranych krawędzi.



Różne elementy polecenia Trasowanie prostopadłe 3D dla sztywnych tras rurek z łącznikami obejmują:

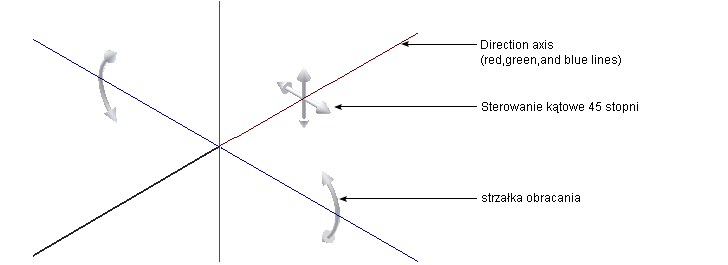

Osie kierunku

Pokazują poprawny kierunek następnego punktu trasy. Kliknij linię, aby dodać węzeł w tym kierunku. Razem z poleceniem Zatrzask punktowy można zdefiniować punkt konstrukcyjny dla kierunku osi z geometrii odniesienia.

Strzałki obracania

Pokazują możliwe obroty następnego punktu trasy i umożliwiają dowolny obrót. Razem z poleceniem Zatrzask do obrotu można obrócić oś kierunku do orientacji z geometrii odniesienia.

Sterowanie kątowe 45 stopni

Zmienia kierunek w odstępach co 45 stopni. Opcja ta jest dostępna tylko wówczas, gdy dla aktywnego stylu ustawiono 45-stopniowy kierunek trasy.
