Udoskonalenia dotyczące konstrukcji blachowych

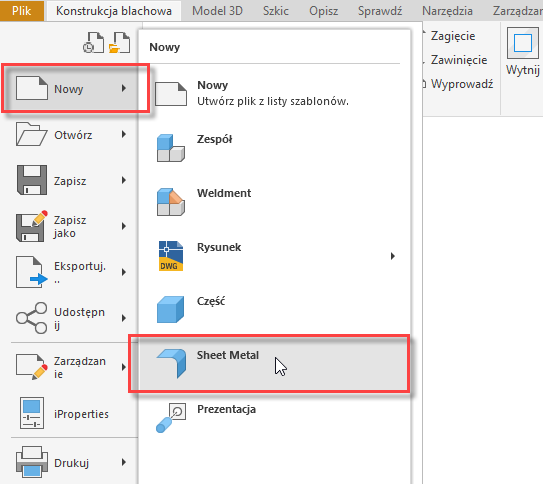

Dostęp do konstrukcji blachowej z menu „Plik > Nowy”

W tej wersji programu Inventor ułatwiono dostęp do funkcji Konstrukcja blachowa. Można ją teraz znaleźć bezpośrednio w menu „Plik > Nowy”, jak również w menu rozwijanym „Nowy” na pasku narzędzi szybkiego dostępu. Domyślnie używane są pliki szablonów Sheet Metal.ipt znajdujące się w aktywnym folderze szablonów.

Pomysł zgłoszony na forum Inventor® Ideas

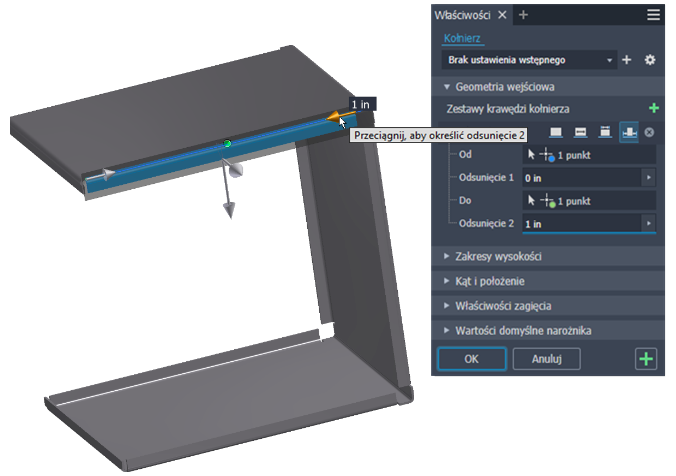

Udoskonalenia dotyczące kołnierzy

W tej wersji wprowadzono następujące udoskonalenia dotyczące polecenia Kołnierz:

• Teraz można przeciągnąć manipulator, aby edytować odległość szerokości lub odsunięcie.
• Ponadto w celu edycji odległości szerokości lub odsunięcia można wprowadzać wartości bezpośrednio w komunikatach narzędzi w obszarze rysunku.
• Naciskaj klawisz Tab w obszarze rysunku, aby przełączać się między aktywnymi komunikatami narzędzi do edycji.

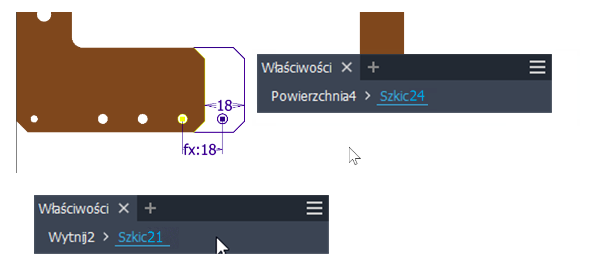

Udoskonalenia ścieżki nawigacji szkicu powierzchni i cięcia

W tej wersji wprowadzono następujące ulepszenia dotyczące ścieżki nawigacji szkicu:

• Można teraz bezpośrednio zmienić nazwę szkicu, edytując jego ścieżkę nawigacji.
• Elementy szkicu można edytować, klikając po prostu ścieżkę nawigacji szkicu. Umożliwia to przejście lub przełączenie się do środowiska szkicu, zapewniając bardziej płynny i wydajny proces projektowy.

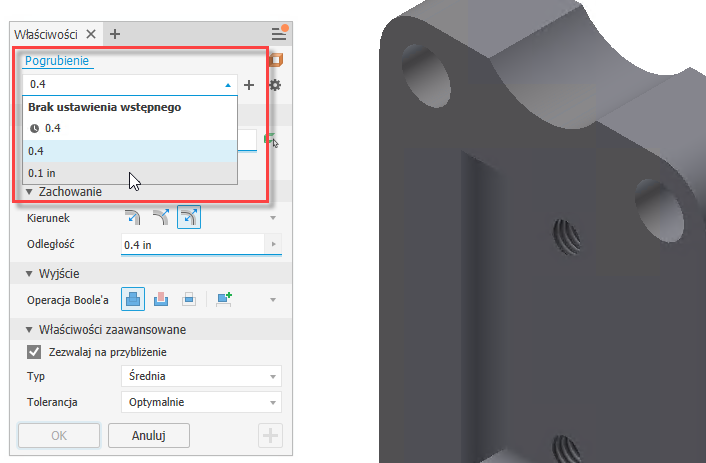

Ustawienia wstępne polecenia Pogrubienie/Odsunięcie

Polecenie Pogrubienie/Odsunięcie umożliwia teraz definiowanie ustawień wstępnych. Można określić własne ustawienie wstępne z ustawionymi wartościami.

Aby uzyskać więcej informacji, zobacz temat Praca z ustawieniami wstępnymi.

Szybki dostęp do ustawień XLS

Do panelu właściwości dodano nowe polecenie „Otwórz położenie biblioteki” w obszarze Ustawienia zaawansowane. Umożliwia to szybki dostęp do plików XLS zawierających ustawienia.

Jest ono dostępne w przypadku następujących poleceń:

• Otwór
• Gwint
• Wykończenie

Aby uzyskać więcej informacji, zobacz tematy Przypisanie wykończenia do komponentu, Tworzenie otworów, Tworzenie gwintów.

Wybór za pomocą okna w przypadku filtru elementów

Poprzednio wybór za pomocą okna był dostępny tylko w środowisku zespołu, gdy filtr wyboru elementów był aktywny.

Funkcja wyboru za pomocą okna jest teraz włączona również w środowisku części. Umożliwia ona jednoczesne wybranie kilku elementów.

Pomysł zgłoszony na forum Inventor® Ideas

Pomysł zgłoszony na forum Inventor® Ideas

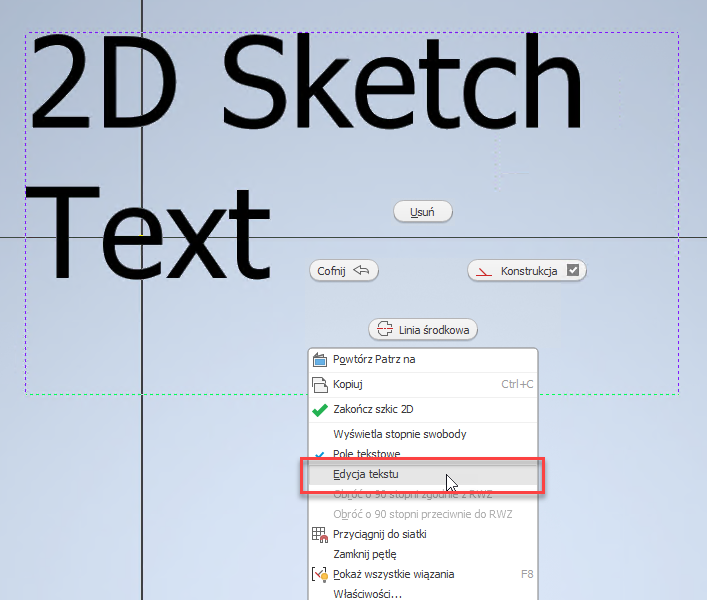

Edytuj tekst, Edytuj ramkę

Zarówno w szkicach części, jak i zespołu można edytować tekst bezpośrednio. Najpierw wybierz geometrię ograniczającą — zarówno punkty, jak i linie. Następnie kliknij prawym przyciskiem myszy i wybierz polecenie „Edytuj tekst” lub „Edytuj ramkę”.
