Rzuty rysunku

Widok przerwania i przycięcia

Teraz można przyciąć widok przerwania i utworzyć widok przerwania z widoku przycięcia.

Pomysł zgłoszony na forum Inventor® Ideas

Aby uzyskać więcej informacji dotyczących widoków przerwania, zobacz temat Praca z operacjami widoku przerwania.

Aby uzyskać więcej informacji dotyczących widoków przyciętych, zobacz temat Praca z operacjami widoku przycięcia.

Widoki szkicowane

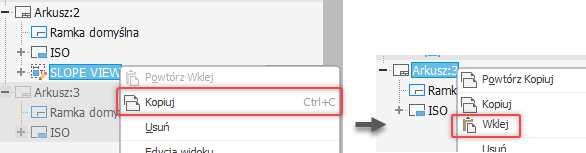

Łatwo ponownie wykorzystuj widoki szkicowane w dowolnym miejscu na dowolnym rysunku. Skopiuj i wklej w obrębie tego samego arkusza rysunku, innego arkusza lub innego rysunku — istniejącego lub nowego.

Łatwo przenoś widoki szkicowane do innego arkusza. Kliknij i przeciągnij węzeł przeglądarki z aktywnego arkusza do arkusza docelowego.

Pomysł zgłoszony na forum Inventor® Ideas

Aby uzyskać więcej informacji, zobacz temat Tworzenie i edycja widoku szkicowanego.

Widoki wyrwania

Ulepszenie procesu projektowego: jeśli podczas tworzenia widoku wyrwania nie istnieje szkic definiujący obwiednię wyrwania, szkic jest tworzony, aktywowany, a następnie można rozpocząć dodawanie geometrii.

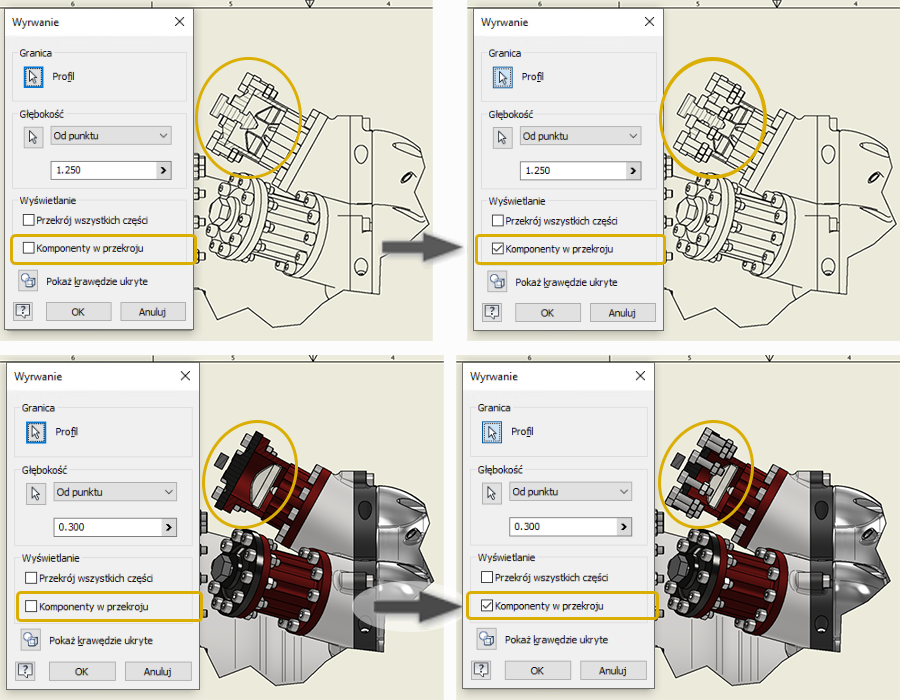

Uczestnictwo w widoku: podczas tworzenia lub edycji widoku można wybrać, czy komponenty w odciętej objętości są wyświetlane w widoku wyrwania.

Aby uzyskać więcej informacji, zobacz temat Tworzenie wyrwania.

Opisy rysunków

Wymiary umieszczone w widokach rysunku

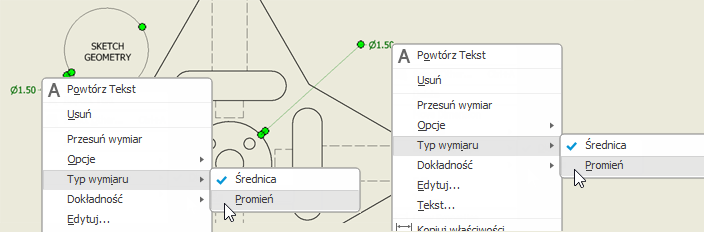

Edytuj istniejące wymiary średnicy lub promienia, aby zmienić ich typ. Można to zrobić z wymiarami rysunkowymi, które:

• Umieszczono na geometrii modelu
• Umieszczono na geometrii szkicu, są widoczne w widoku rysunku, za pomocą menu kontekstowego wymiaru lub menu znakowego
• Odzyskano z modelu

Pomysł zgłoszony na forum Inventor® Ideas

Aby uzyskać więcej informacji, zobacz temat Edycja wymiarów na rysunkach.

Usuń starsze opcje listy części

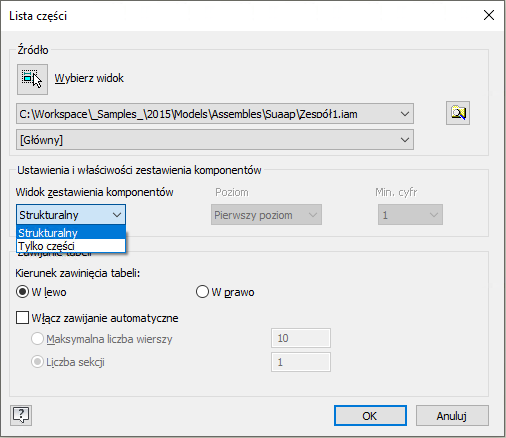

Na liście części starsze metody tworzenia listy części są usuwane z listy rozwijanej. Jeśli jest konieczne wyświetlenie starszych list części, można podać klucz rejestru.

Sugestia zgłoszona na forum Inventor® Feedback

Wybieranie wielu komponentów podczas dołączania numerów pozycji do stosu numerów pozycji

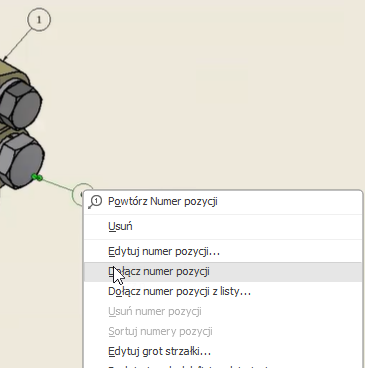

Podczas dodawania wielu numerów pozycji do stosu za pomocą polecenia „Dołącz numer pozycji” po określeniu kierunku można teraz kontynuować wybieranie kolejnych numerów pozycji w stosie bez konieczności ponownego uruchamiania polecenia, tak jak w poprzednich wersjach programu Inventor. Operacje Cofnij i Odtwórz są również obsługiwane.

Pomysł zgłoszony na forum Inventor® Ideas
