Zaokrąglenia

Polecenie zaokrąglenia zostało przeniesione do struktury panelu właściwości i podzielone na trzy polecenia — Zaokrąglenie, Zaokrąglenie powierzchni, Zaokrąglenie pełne. Starsze zaokrąglenia są migrowane do odpowiedniego typu. Nazwy starszych zaokrągleń nie są modyfikowane podczas migracji.

• Zaokrąglenie

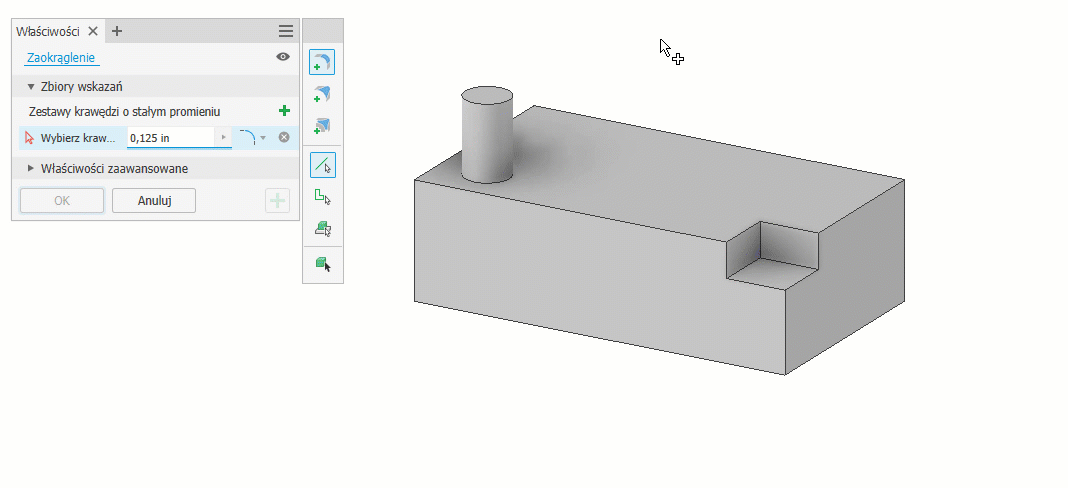

  Aby uzyskać więcej informacji, zobacz temat Tworzenie zaokrągleń krawędzi.

• Zaokrąglenie powierzchni

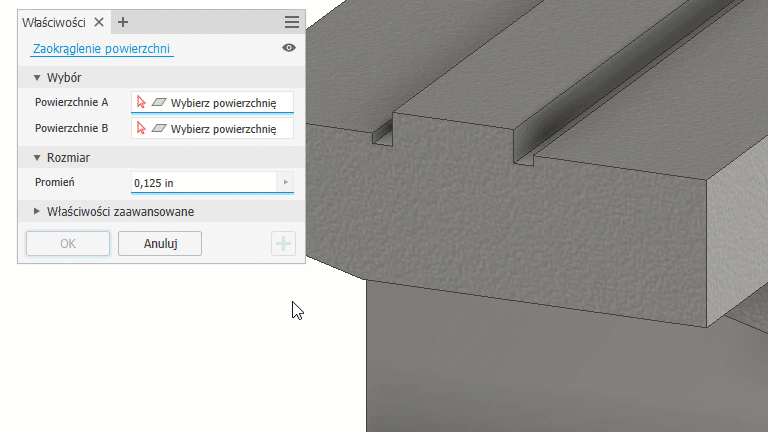

  Dodaje element zaokrąglenia między dwiema nieprzyległymi powierzchniami pojedynczej bryły. Jeśli występują elementy ciągłe, są one zaślepiane i wypełniane, aby utworzyć zaokrąglenie.



  Aby uzyskać więcej informacji, zobacz temat Tworzenie zaokrągleń powierzchni.

• Zaokrąglenie z zachowaniem styczności

  Dodaje element zaokrąglenia styczny do wybranych powierzchni lub zestawów powierzchni.

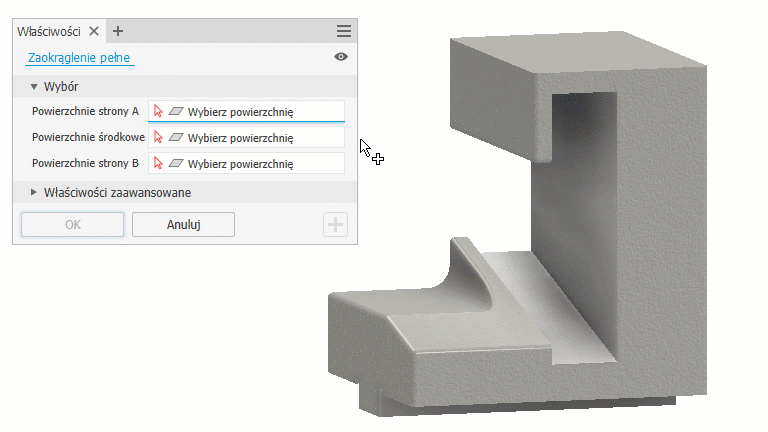

  Aby uzyskać więcej informacji, zobacz temat Tworzenie zaokrągleń pełnych.

Starsze zaokrąglenia

W przypadku edycji starszego komponentu zaokrąglenia nie zmieniają się, dopóki nie zostanie wyedytowany element zaokrąglenia. Dlatego węzły zaokrągleń w przeglądarce są wyświetlane tak jak w przeszłości, dopóki zaokrąglenie nie zostanie zmodyfikowane. Kliknięcie przycisku OK powoduje uaktualnienie węzła przeglądarki.

Wymiary cechy

Wymiary elementu zostały zaktualizowane, aby były wyświetlane z rozszerzonymi liniami odniesienia, co umożliwia czytelne wyświetlanie elementu i jego wpływ na model podczas tworzenia i po jego utworzeniu. Starsze wymiary są aktualizowane po otwarciu części w programie Inventor.

Wyciągnięcie proste

Tryb powierzchni

Panel właściwości Wyciągnięcie proste został zaktualizowany, aby opcja Tryb powierzchni była lepiej widoczna. Domyślny typ wyciągnięcia prostego to korpus bryłowy. Włącz tryb powierzchni, aby wyciągać powierzchnie, wyłącz tryb powierzchni, aby wyciągać bryły. Ustawienie opcji Tryb powierzchni jest zapisywane jako część ustawienia wstępnego.

Aby uzyskać więcej informacji, zobacz temat Tworzenie elementów wyciągnięcia prostego.
