Program Inventor 2023 zawiera ulepszenia sugerowane przez klientów, udoskonalone procesy robocze współpracy między produktami i ulepszenia związane ze zgodnością ze standardami.

Program Inventor 2023 zapewnia:
Poniżej można znaleźć szczegółowe informacje dotyczące nowości.

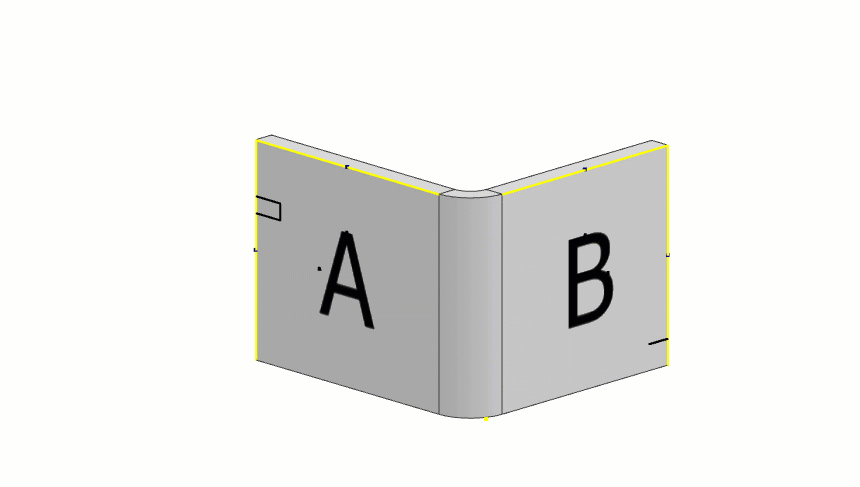

Polecenie Znacznik, nowe polecenie elementu dotyczące części znormalizowanych i konstrukcji blachowych.
Użyj tekstu szkicu lub geometrii, aby dodać elementy oznaczania do modeli.
Użyj opcji Style znaczników, aby sterować modelowaniem i eksportowaniem właściwości elementów znaczników. Do zarządzania stylami znaczników służy edytor stylów i standardów.
Eksportuj do określonych warstw w plikach DXF lub DWG.

Zapoznaj się z nowym ćwiczeniem z przewodnikiem dotyczącym funkcji znaczników.

Tolerancja: stany modelu obsługują użycie unikatowych ustawień tolerancji w przypadku każdego stanu.

Tolerancja podstawowa: edytor parametrów zapewnia dostęp do tolerancji podstawowej, którą można podwyższać i synchronizować z opisami 3D w modelu i pobierać z rysunków.

Opcja Podstawowa jest również dostępna w przypadku wymiarów szkicu.

Można również skonfigurować parametry tolerancji, tekstu i wartości logicznych w arkuszu kalkulacyjnym programu Excel i używać ich w stanach modelu, częściach iPart i zespołach iAssembly.

Zaokrąglenia: zastosuj tolerancje do parametrów zaokrąglenia.

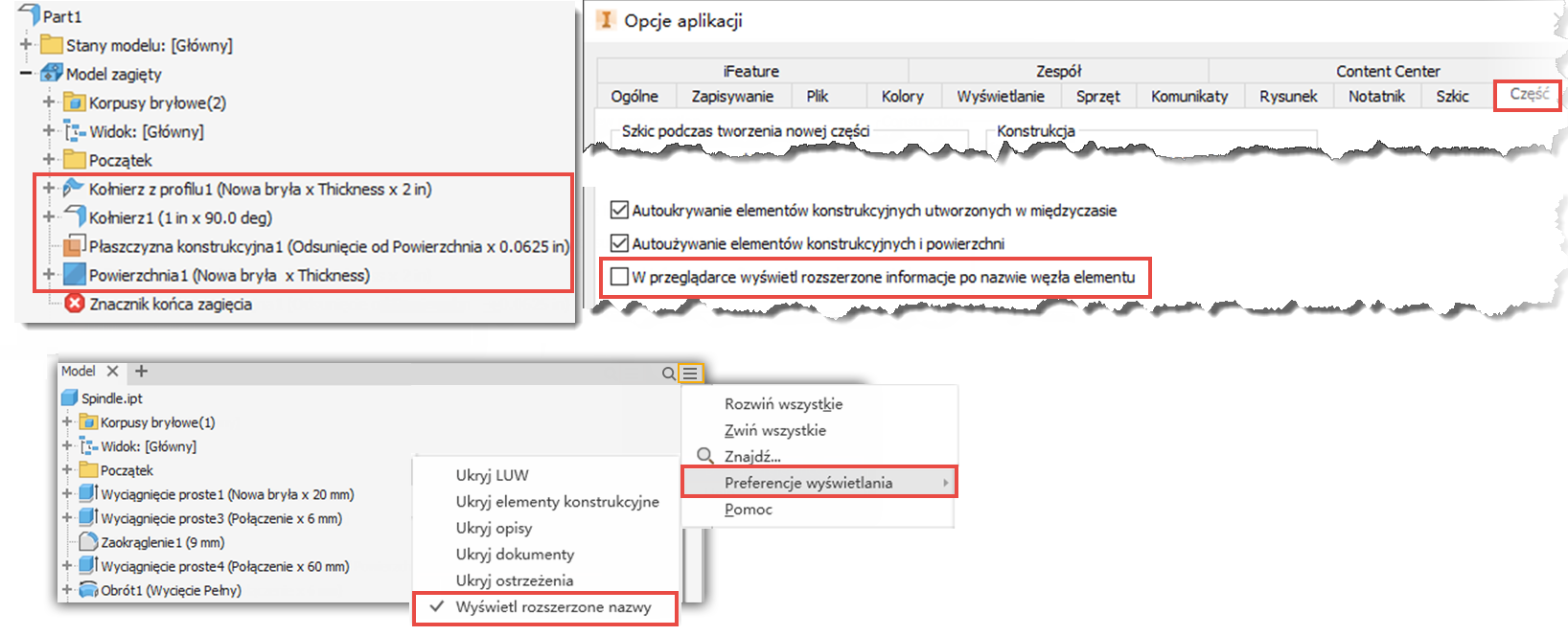

Konstrukcje blachowe: rozszerzone informacje przeglądarki są dostępne w przypadku części konstrukcji blachowych. Opcję tę można aktywować z poziomu menu Opcje aplikacji > karta Część lub z poziomu węzła przeglądarki.

Nowa opcja Szablon konstrukcji blachowej została dodana do Narzędzia > Ustawienia dokumentu > karta Modelowanie > okno dialogowe Opcje tworzenia komponentów i pozwala wybrać lub przeglądać w poszukiwaniu szablonu używanego do tworzenia nowych plików części konstrukcji blachowej.

Wyciągnięcie i obrót: wszystkie ustawienia panelu właściwości dotyczące elementów Wyciągnięcie i Obrót są zachowywane w ustawieniach wstępnych, co ułatwia ich ponowne użycie.

Format szkicu: nowa opcja „Połącz formatowanie szkicu z komponentu źródłowego” została dodana do okna dialogowego Wyprowadź. Umożliwia ona określenie, czy bloki szkicu w części pochodnej są aktualizowane, jeśli linie w części źródłowej zostaną zmienione.

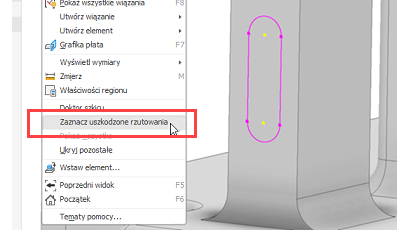

Geometria rzutowana: teraz można wybrać w szkicu całą geometrię rzutowaną bez odniesień (lub uszkodzoną), aby można ją było szybko usunąć lub sprawdzić w celu naprawy.

Tekst szkicu modelu: użyj standardowych właściwości iProperties i niestandardowych właściwości iProperties z aktywnego modelu w tekście szkicu części.

iLogic: można dodawać reguły zewnętrzne i formularze globalne do wstążki, porządkować kolejność parametrów wielowartościowych liczbowo i użyć funkcji Measure.PreciseExtents, aby uzyskać dokładniejsze wyniki w przypadku części zakrzywionych.

Zestawienie komponentów zespołu: nowe opcje ustawień zestawienia komponentów wyłączają widoczność wyłączonych komponentów i kolejno numerują elementy.

Istnieje wiele stanów wyświetlania numerów elementów zestawienia komponentów w celu wskazania różnicy między stanami normalnym, zablokowanym, nadpisanym i powielonym lub ich kombinacjami.

Stany modelu: usprawniono proces roboczy zastępowania stanów modelu przez wyłączenie nieodpowiednich poleceń, co ułatwia znajdowanie dostępnych poleceń.

Wiązania: wyłączenie wiązań jest łatwiejsze niż kiedykolwiek dzięki nowej opcji okna dialogowego. Można utworzyć wiązanie i jednocześnie wyłączyć je, a następnie włączyć wiązanie w dowolnym momencie.

Przeglądarka zespołu: ikony wyłączonych części konstrukcji blachowej i konstrukcji spawanej zostały zaktualizowane, aby odzwierciedlić wygląd włączonych ikon.
![]()
Zależności: polecenie Zależności działa w przypadku wyłączonych komponentów.

Przewody rurowe: panel Trasa w oknie dialogowym Właściwości zachowuje obecnie ostatnio używane wartości do ponownego użycia z następną trasą.

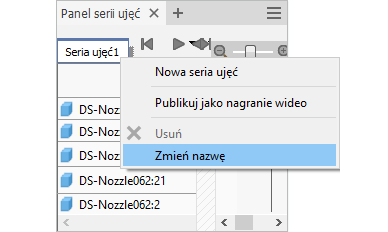

Prezentacje: podczas pracy z prezentacją można zmienić nazwę serii ujęć podczas ich tworzenia lub później, jeśli zostanie wybrana.

Prezentacje: teraz można określić prędkość klatek wyjściowych podczas publikowania nagrania wideo.
Tryb Express: poprawiono wydajność podczas zmiany widoczności komponentu w trybie Express.
Gwinty w zespołach: wielowątkowość poprawia wydajność zespołów z dużą liczbą gwintowanych części.
Skrót widoczności: użyj klawiszy Alt+V, aby przełączać widoczność brył, elementów konstrukcyjnych (płaszczyzn, osi i punktów) oraz szkiców.
Nawigacja po modelu: ulepszono nawigację w trybie Orbita swobodna podczas korzystania z 3-przyciskowej myszy.
Ciągle poszukujemy sposobów na usprawnienie współpracy między zespołami. Wcześniej dodaliśmy możliwość kopiowania części programu Inventor do obszaru roboczego projektu programu Fusion 360. W tej wersji dodano jeszcze więcej połączeń. Z poziomu programu Inventor można przekazywać dane bezpośrednio do obszarów roboczych projektowania generatywnego, symulacji i produkcji w programie Fusion 360. Ułatwia to pracę na wczesnych etapach projektowania i symulacji przed rozpoczęciem produkcji.

Udoskonalenia dotyczące zgodności operacyjnej programu Inventor i programu Fusion 360:
W programie Inventor uruchom narzędzia do projektowania generatywnego, symulacji i produkcji programu Fusion 360. Wstążka programu Fusion 360 jest dostępna zarówno w środowisku zespołu, jak i części programu Inventor.

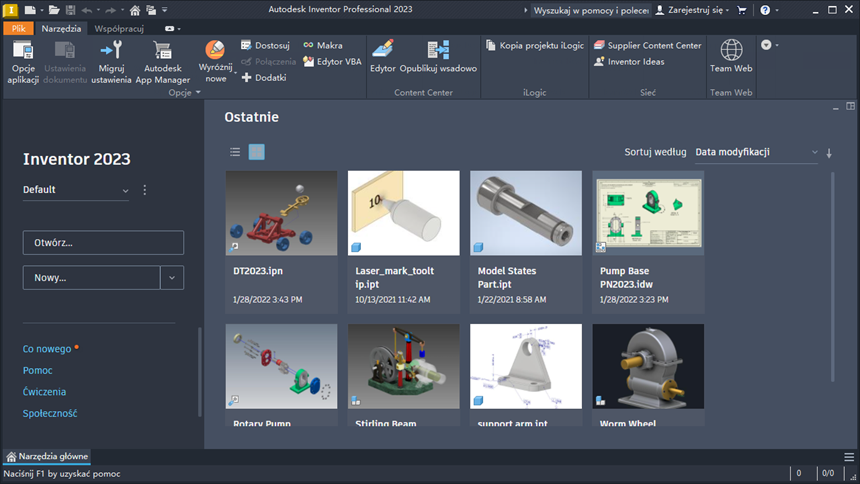

Strona Narzędzia główne zastępuje Moje narzędzia główne: przeprojektowana strona Narzędzia główne zapewnia spójne środowisko startowe dla produktów Autodesk.

Obszar rysunku programu Fusion 360: zwiększono wierność odwzorowania wizualnego podczas otwierania projektów programu Fusion 360 Electrical z danymi obszaru rysunku.

Wymiana danych: wymiana danych w programie Inventor ułatwia udostępnianie określonych podzbiorów danych programu Revit zainteresowanym stronom.

Zgodność operacyjna: po uruchomieniu polecenia takiego jak otwarcie pliku programu Revit, a komponent Revit Interoperability nie jest zainstalowany. Podczas instalacji można kontynuować pracę w programie Inventor na danych innych niż Revit.
Polecenie Uprość: dopasowania typów elementów umożliwiają bardziej czytelne wytyczanie elementów addytywnych i odejmowanych.
Migracja: starsze pliki części zastępczych nie inicjują już automatycznego sprawdzania.
Ogólne: nowy klawisz skrótu, automatyczne wygładzanie wyświetlania i poprawa wydajności.
Translator: dodano formaty glTF, glb i USDz, uaktualnienia importu/eksportu JT, STEP i STL.
Opis 3D i definicja oparta na modelu
Polecenie Cząstkowy element odniesienia zostało dodane do panelu Opis ogólny, co umożliwia utworzenie odniesień na nieregularnych powierzchniach.

Dodano cząstkowy element odniesienia do stylów.

Dodano płaszczyzny odniesienia cząstkowego 3D zdefiniowane przez użytkownika.

Uwzględnij właściwości podczas dodawania tekstu do opisu 3D.

Uwzględnij parametry podczas dodawania tekstu do opisu 3D.

Doradca tolerowania obsługuje normy ASME 2009 i ISO 2012.

Element ciągły (CF) jest dostępny w oknie dialogowym Edycja wymiarów i Formatowanie tekstu opisów 3D.

Układ odniesienia został ulepszony w celu ułatwienia korzystania z etykiet układu odniesienia i niestandardowych etykiet układu odniesienia.

Uwzględniono w uwagach ogólne opisy chropowatości powierzchni i profilu powierzchni.

Istnieje możliwość kojarzenia wielu powierzchni, krawędzi i wierzchołków z pojedynczą linią odniesienia 3D.

Rzuty rysunku
Użyj polecenia Edytuj właściwości szczegółu, aby zmienić kształt obwiedni widoku szczegółu z kołowego na prostokątny.

Użyj stanów modelu w połączeniu z widokami nakładkowymi.

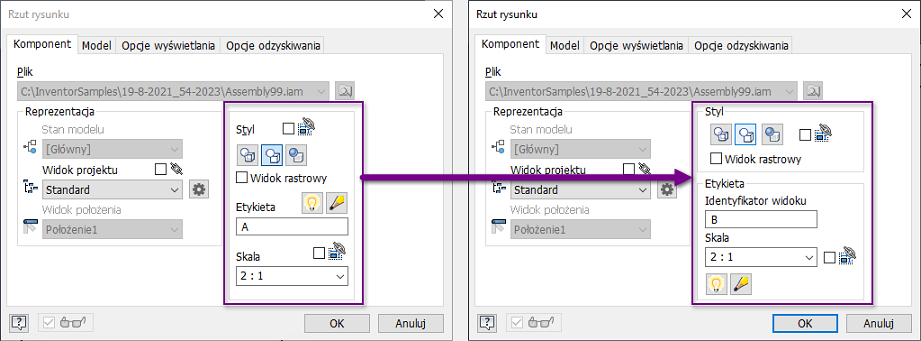

W oknie dialogowym Widok rysunku zaktualizowano interfejs etykiety widoku.

Użyj modelu z dowolnego widoku jako podstawowego źródła właściwości.

Automatycznie usuwaj istniejące arkusze podczas tworzenia rysunku ze wstępnie zdefiniowanego formatu arkusza.

Dostęp do dowolnego pola właściwości wymiarów można uzyskać z poziomu Edytora tekstu.

Opisy na rysunkach
Dodano symbol kolekcji chropowatości powierzchni.

Ulepszenia linii identyfikacyjnej symbolu spoiny i kierunku znacznika pola.

Nowa opcja „Kierunek flagi pola” została dodana do okna dialogowego Edytor stylów i standardów symbolu spoiny, umożliwiając ustawienie kierunku flagi pola.

Tekst linii odniesienia może obecnie zawierać standardowe właściwości iProperties, niestandardowe właściwości iProperties oraz właściwości wystąpienia należące do elementów macierzystych dołączonej części.

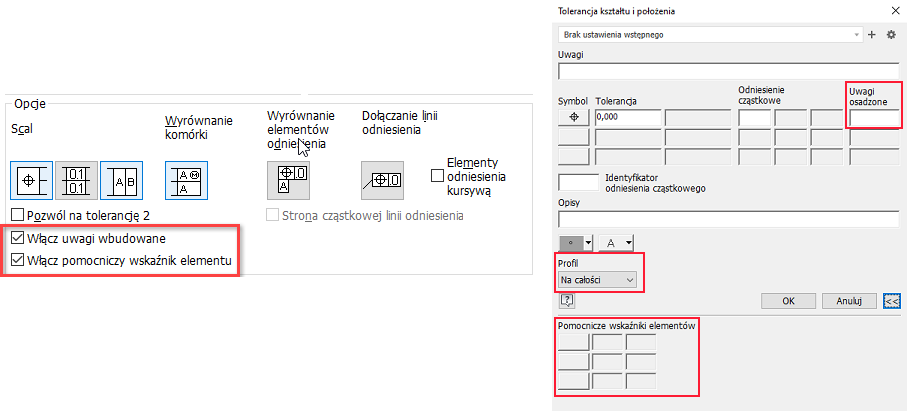

Tolerancja kształtu i położenia: symbol „Na całości” w tolerancji kształtu i położenia. Użyj nowej opcji „Na całości” w menu rozwijanym Profil w oknie dialogowym Tolerancja kształtu i położenia.
Można również wprowadzić przedrostek, przyrostek i pomocnicze wskaźniki elementów zgodnie ze standardami ISO 5458 i 5459 w oknie dialogowym Tolerancja kształtu i położenia. Najpierw włącz opcje, używając nowych pól wyboru dodanych do okna dialogowego Edytor stylów i standardów. Należy również pamiętać, że komórki są włączane podczas ich wypełniania.

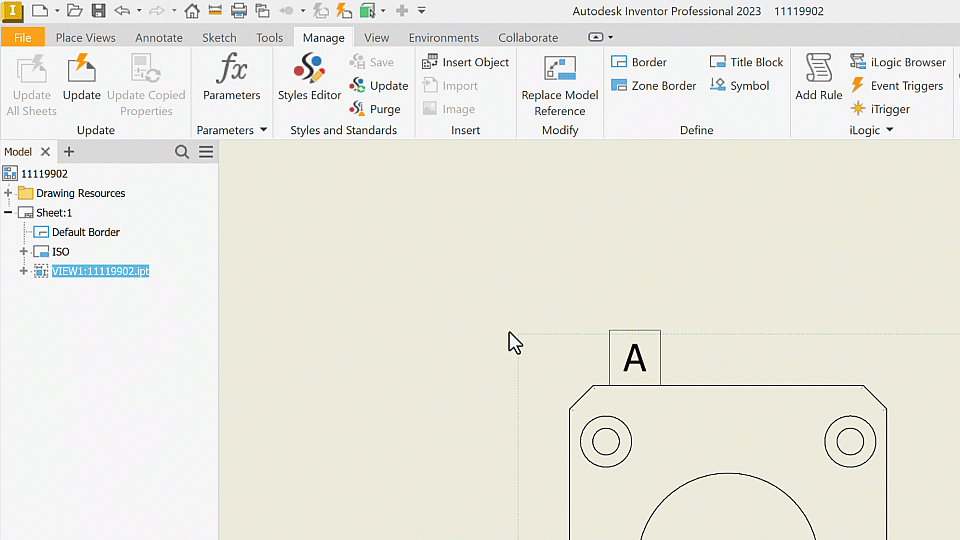

W oknie dialogowym Styl tolerancji kształtu i położenia dodano dodatkowe identyfikatory zgodne ze standardami ISO 5458, ISO 14405-1:2016 i ISO 1101.

Twoja opinia jest bardzo ważna dla zespołu Inventor. Zachęcamy do przesyłania opinii i próśb o ulepszenie produktów. Możesz dołączyć do następujących społeczności, aby przekazać swoją opinię zespołowi Inventor.
Ta wersja zawiera ulepszenia wprowadzone na prośbę klientów, ulepszone procesy robocze między produktami i zgodność z normami.
Dostęp do wersji programu Inventor 2023 można uzyskać z konta w portalu Autodesk Account.
