Udoskonalenia dotyczące części

Sprawdź najnowsze udoskonalenia w środowisku części.

Usuwanie nieużywanych szkiców i elementów konstrukcyjnych

Można usuwać wybrane nieużywane elementy konstrukcyjne i szkice za pomocą nowego polecenia Usuń nieużywane. Zostanie wyświetlona lista nieużywanych elementów konstrukcyjnych i szkiców, a użytkownik może wybrać tylko te, które mają zostać usunięte. Wybrane elementy zostaną podświetlone w obszarze rysunku.

Pomysł zgłoszony na forum Inventor® Ideas

Aby uzyskać więcej informacji, zobacz temat Zarządzanie przeglądarką modelu.

Eksportowanie powierzchni płaskich

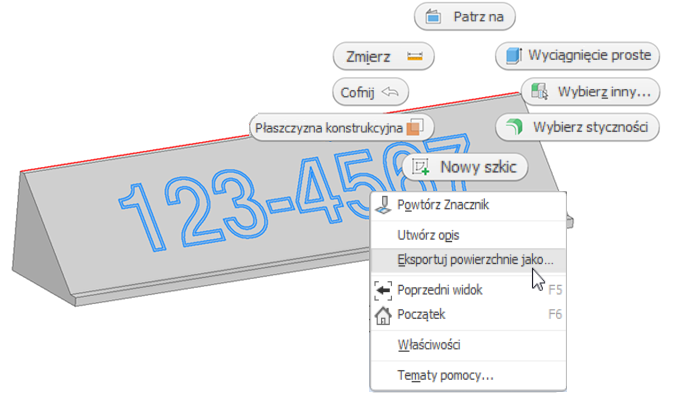

Polecenie Eksportuj powierzchnię jako obsługuje obecnie eksportowanie jednocześnie pojedynczych lub wielu powierzchni. Po wybraniu wielu współpłaszczyznowych powierzchni w menu kontekstowym wyboru jest wyświetlana opcja eksportu.

Element znacznika

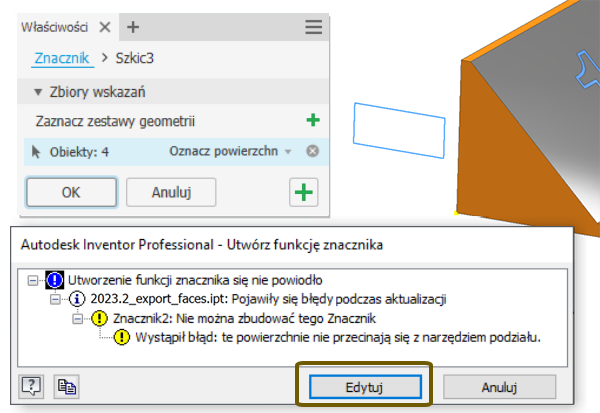

Niektóre warunki mogą spowodować wyświetlenie komunikatu o błędzie, na przykład gdy edycja powoduje, że geometria szkicu nie leży już na geometrii modelu. W takim przypadku można edytować szkic w oknie dialogowym błędu i szybko rozwiązać problem.

Szyki elementów

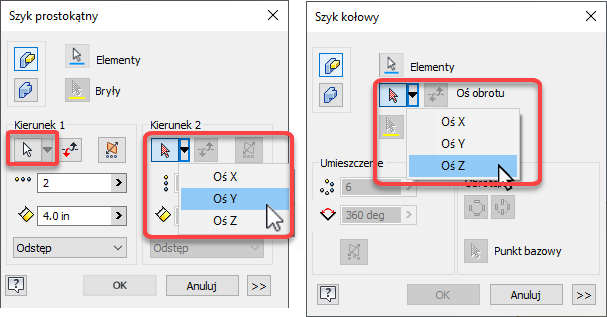

Polecenia szyku elementów, Prostokąt i Kołowe, mają teraz menu rozwijane wyboru, które umożliwia dostęp do osi początkowych.

Pomysł zgłoszony na forum Inventor® Ideas

Aby uzyskać więcej informacji, zobacz temat Ustawianie elementów części w szyku.

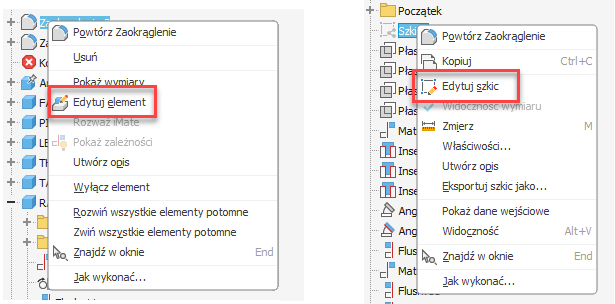

Obecnie można użyć klawiszy skrótów w menu kontekstowym, aby bezpośrednio edytować szkice lub elementy. Wybierz element lub szkic, kliknij prawym przyciskiem myszy i użyj klawisza skrótu. Dostępne są następujące klawisze skrótów:

K — edytuj szkic
F — edytuj element

Ulepszenia eksportu plików DXF/DWG z rozwinięciem blachy

Praca z konstrukcjami blachowymi i eksportowanie tekstu szkicu zostały ulepszone, aby lepiej obsługiwać edycję po eksporcie.

Eksportowanie plików DXF/DWG z rozwinięciem blachy umożliwia obecnie eksportowanie tekstu szkicu jako obiektu tekstowego, który można odczytać lub edytować w środowisku plików DXF/DWG.
Eksport plików DXF/DWG z rozwinięciem blachy umożliwia obecnie eksport wartości parametrów i właściwości jako obiektów tekstowych.
Tekst w blokach szkicu jest eksportowany jako obiekty tekstowe.

Pomysł zgłoszony na forach programu Inventor®
