Rysunki — ulepszenia
Sprawdź udoskonalenia środowiska rysunku.
Lista części
Znajdź części na liście części. Na liście części rysunku możesz wykonywać następujące czynności:
- Wybierać pojedynczy wiersz na liście części, aby wyróżnić zależne komponenty w obszarze rysunku i przeglądarce. Używać kombinacji Ctrl+kliknięcie, aby wybrać więcej niż jeden wiersz i zobaczyć, jak komponenty są wyróżniane w obszarze rysunku i przeglądarce.
- Kliknij dwukrotnie wiersz na liście części, aby otworzyć model komponentu.
- Klikać dwukrotnie, gdy lista części jest wyróżniona, aby edytować listę części.
- Umieścić kursor nad dowolnym wierszem na liście części, aby wyróżnić wszystkie widoczne wystąpienia skojarzone z tym elementem w widoku i przeglądarce.
Aby uzyskać więcej informacji, zobacz temat Informacje o listach części.
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas
Rzuty rysunku

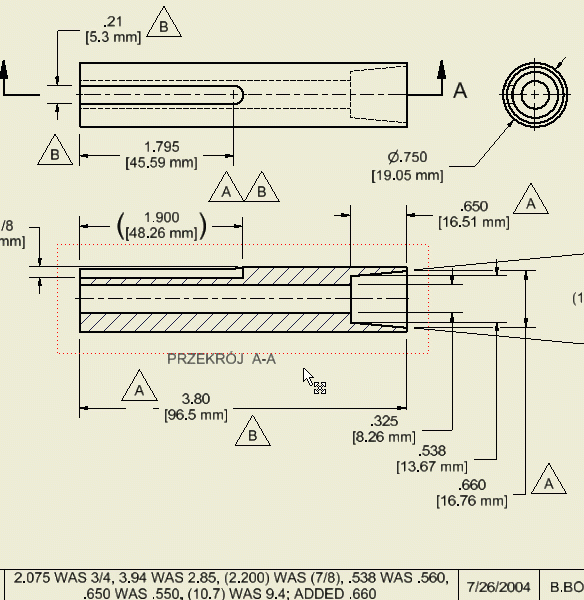

Etykiety widoku rysunku można przesuwać do domyślnego położenia. Kliknij prawym przyciskiem myszy widok rysunku i wybierz opcję Przywróć etykietę widoku.
Aby uzyskać więcej informacji, zobacz temat Praca z widokami rysunku.
Pomysł zgłoszony na forum Inventor® Ideas
Ustawianie widoku szczegółu

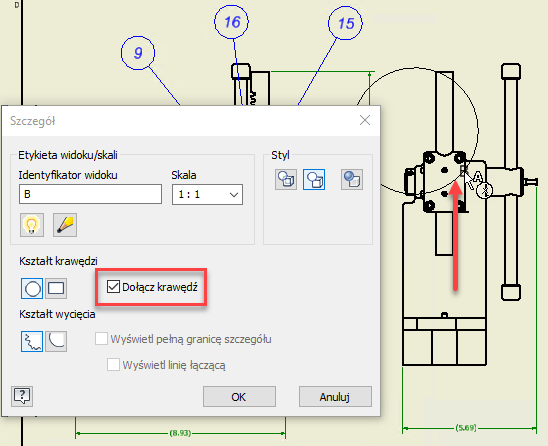

Teraz można bardzo łatwo ustawić widok szczegółu w punkcie podczas tworzenia. Zaznacz nowo dodane pole „Dołącz krawędź” w oknie dialogowym Widok szczegółu i wybierz punkt, do którego ma zostać naprawiony widok szczegółu.
Aby uzyskać więcej informacji, zobacz temat Tworzenie i edycja widoków szczegółu.
Pomysł zgłoszony na forum Inventor® Ideas
Ustawienia widoku przerwania
Ostatnio używane wartości odległości „Odstęp”, pola listy „Symbole” i pola wyboru „Propaguj do widoku macierzystego” są teraz zapisywane i automatycznie używane przy następnym użyciu polecenia przerwania połączenia.
